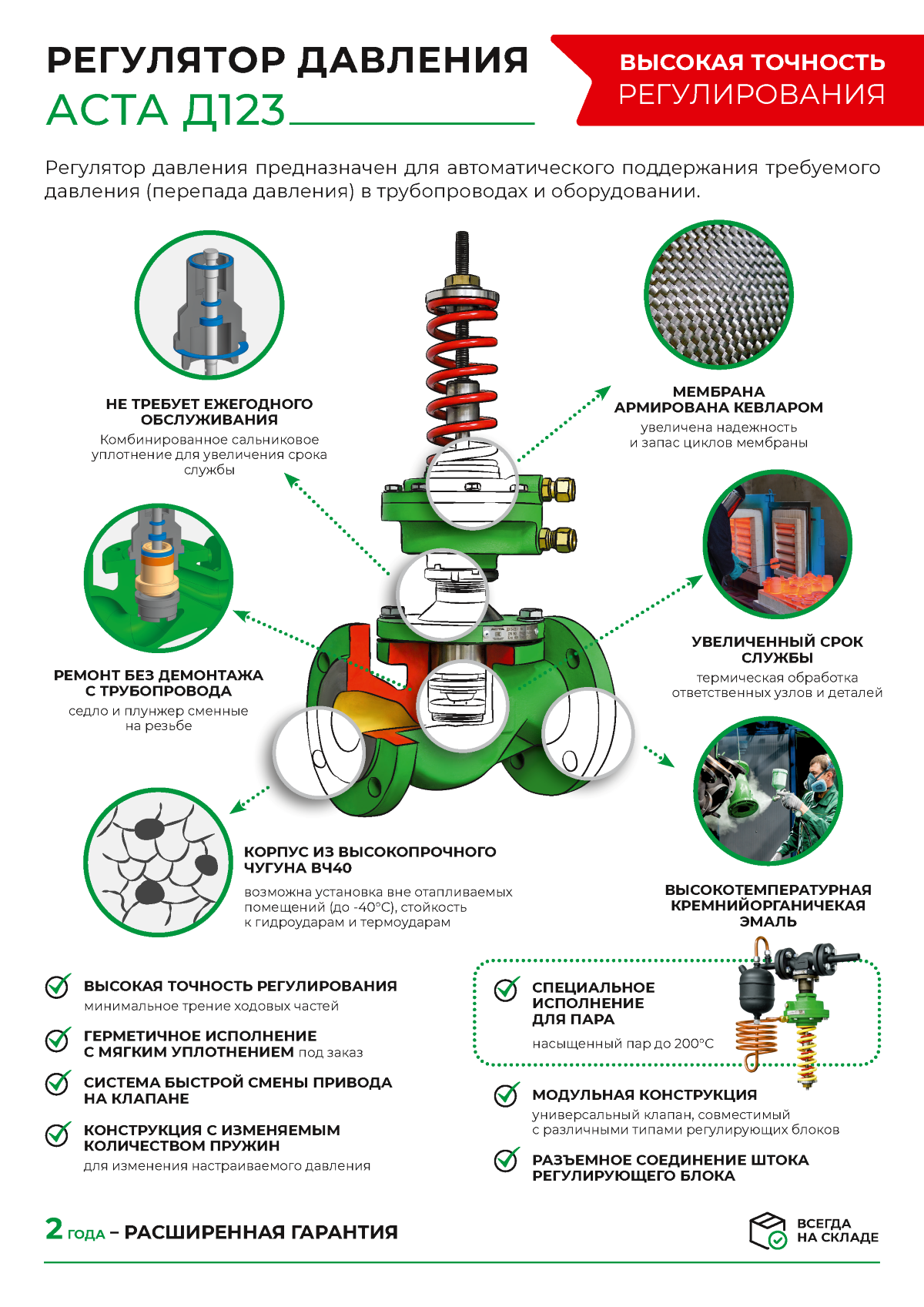

Технические характеристики
Номинальный диаметр DN |
15 — 200 |
|
Условное давление PN |
25 бар для DN 15 – 80 16 бар для DN 100 — 200 |
|
Температура рабочей среды |
От -30°С до 150 °С |
|
Рабочая среда |
Вода, гликоли, а также другие среды, совместимые с материалами конструкции регулятора |
|
Диапазон давления настройки |
0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины |
|
Пропускная способность клапана, Kvs |
4,0 — 125 м3/ч |
|
Класс герметичности |
PTFE |
VI по ГОСТ 9544-2015 |
М-М |
III по ГОСТ 9544-2015 |
|
Зона нечувствительности |
Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 |
|
Зона пропорциональности |
Не более 6% от верхнего предела настройки по ГОСТ 11881-76 |
|
Положение безопасности |
Нормально-открытое |
|
Компенсация давления |
Разгруженный по давлению |
|
Отбор импульса рабочей среды |
Внешний |
|
Тип присоединения |
Фланцевый по ГОСТ 33259-2015, исп. В |

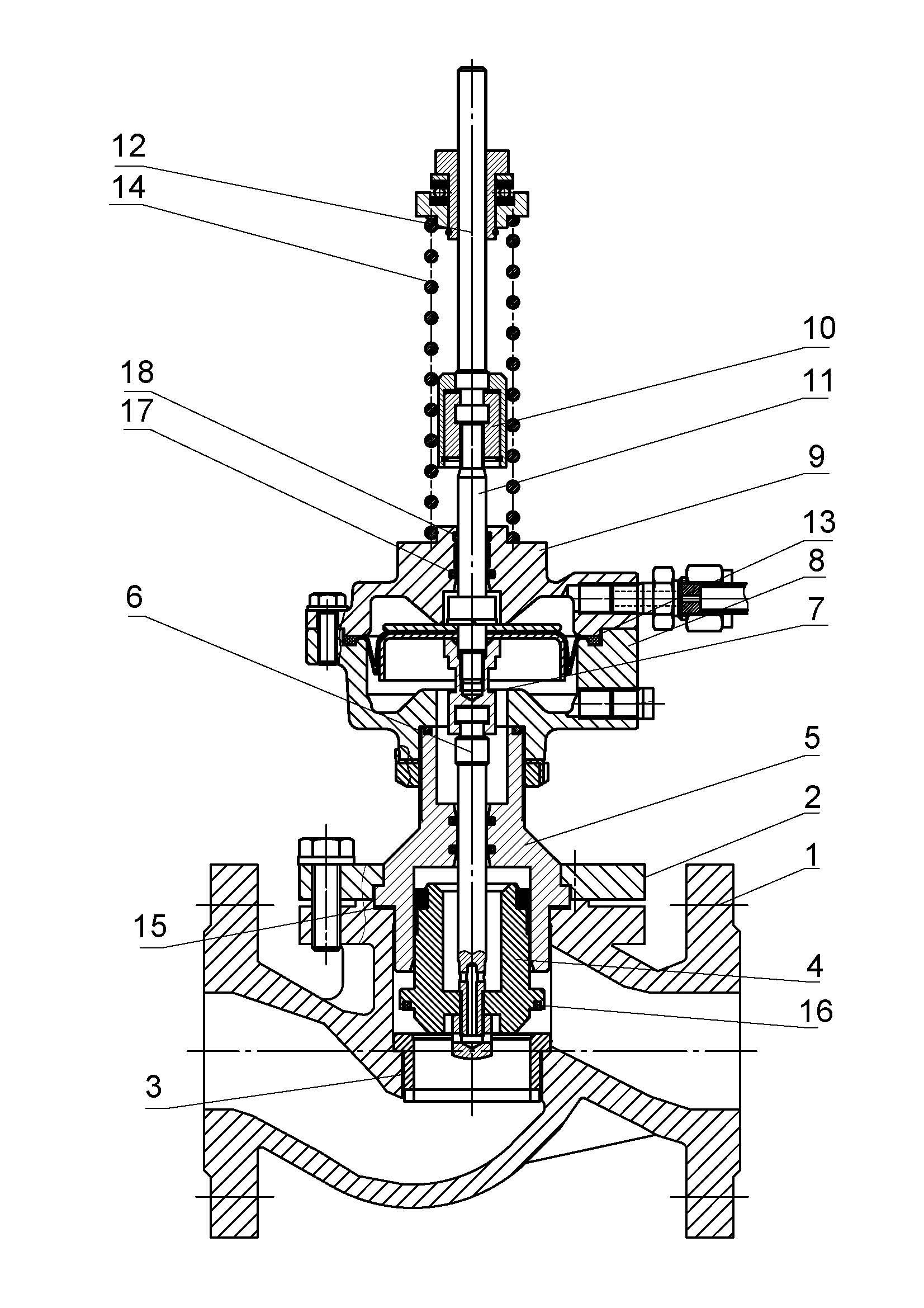

Спецификации материалов
№ |
Наименование |
Материал |
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
2 |
Крышка |
Сталь 25 |
3 |
Седло |
Сталь 20Х13 |
4 |
Плунжер |
Сталь 20Х13 |
5 |
Втулка |
Сталь 20Х13 |
6 |
Шток нижний |
Сталь 20Х13 |
7 |
Муфта |
Сталь 20Х13 |
8 |
Крышка нижняя |
Серый чугун СЧ25 |
9 |
Крышка верхняя |
Серый чугун СЧ25 |
10 |
Муфта |
Сталь 20Х13 |
11 |
Шток привода нижний |
Сталь 20Х13 |
12 |
Шток привода верхний |
Сталь 20Х13 |
13 |
Мембрана |
EPDM |
14 |
Пружина |
60С2А |
15 |
Уплотнение корпуса |
Графлекс |
16 |
Уплотнение плунжера |
PTFE |
17 |
Уплотнение штока |
PTFE/ EPDM |
18 |
Уплотнение штока |
EPDM |

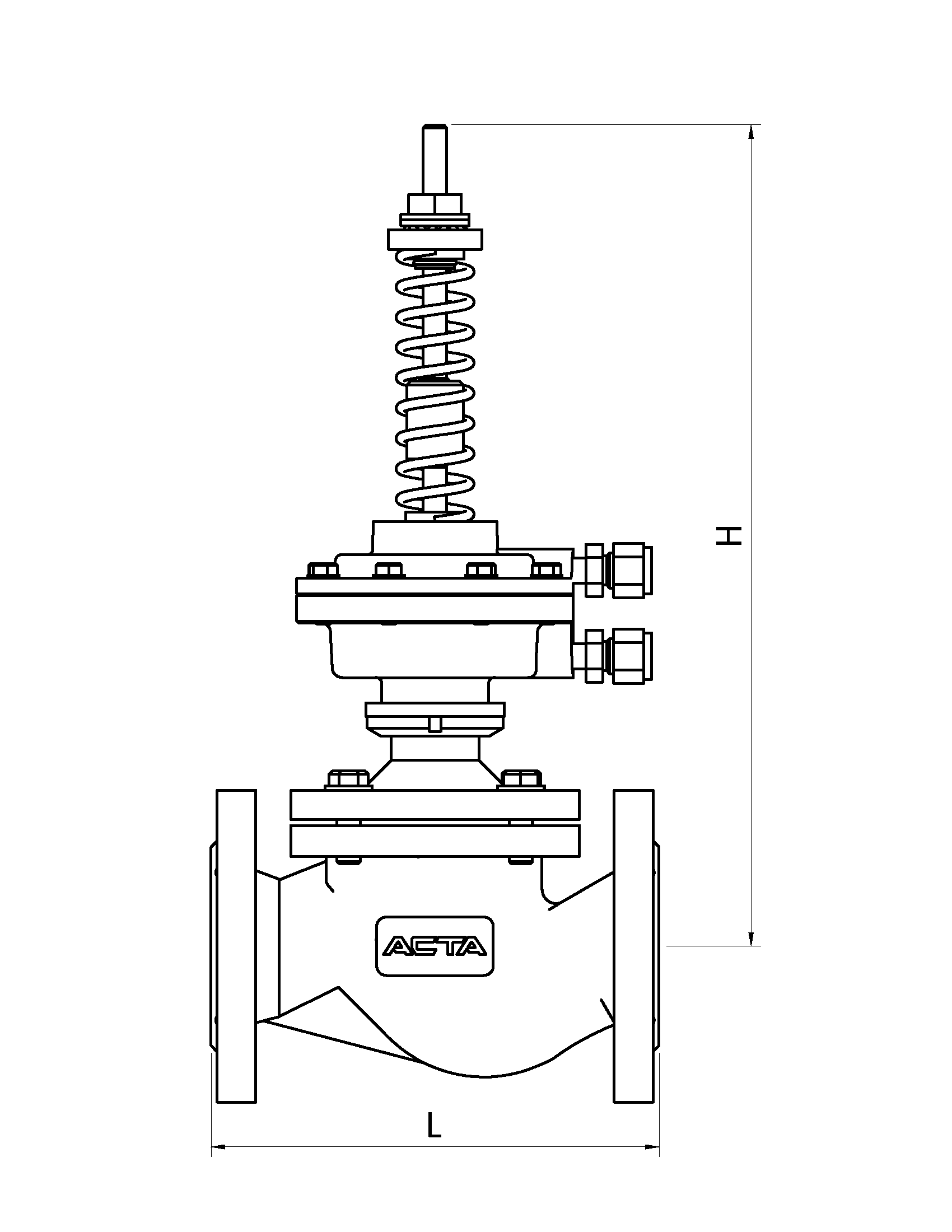

Массогабаритные характеристики и значения пропускной способности
DN |
L, мм |
H, мм |
Масса, кг |
Kvs, м3/ч |
15 |
130 |
403 |
8 |
4,0; 2,5 |
20 |
150 |
398 |
9 |
5,0; 4,0; 2,5 |
25 |
160 |
407 |
10 |
8,0; 6,3; 4,0 |
32 |
180 |
417 |
11 |
16; 8,0; 6,3 |
40 |
200 |
428 |
13 |
25; 16; 8,0 |
50 |
230 |
422 |
15 |
32; 25; 16 |
65 |
290 |
427 |
20 |
50; 32; 25 |
80 |
310 |
466 |
25 |
80; 50; 32 |
100 |
350 |
474 |
39 |
125; 80; 50 |
125 |
По запросу |
|||
150 |
||||
200 |
Примечание: по запросу доступны другие значения Kvs.
Функциональные особенности регулирующего блока
При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.

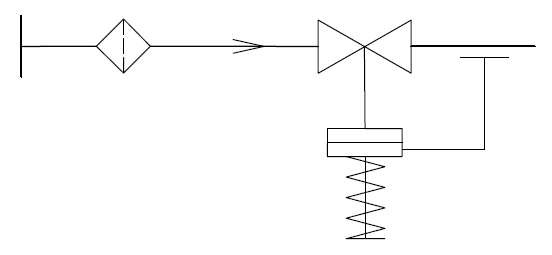

Схема подключения регулятора давления «после себя»
