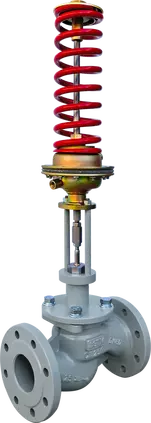

Регулятор давления “после себя” для насыщенного и перегретого пара

Энерготехномаш

Назначение

Регулятор давления «после себя» предназначен для поддержания давления пара в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.

Исполнение клапана регулятора «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.
Регулятор давления работает только при постоянном расходе среды через регулятор.

Подключение мембранного исполнительного механизма к паровому трубопроводу должно производиться только через водяной затвор для защиты чувствительной мембраны от воздействия пара. При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора.

Запорный регулятор давления «после себя» (УРРД-НО-РД-З) предназначен для использования в тупиковых схемах (преимущественно, в системах холодного водоснабжения).
Регулятор при отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).
Исполнение клапана «нормально открытое».


По функциональному предназначению схож с регуляторами VFG2, DPR, DA616, КАТ33,-40,-43, ВРПД, РД-А, РДПД-НО, РА-100 и др.





В зависимости от размера заказа предоставляются скидки

Цена по запросу

Характеристики

Технические характеристики и размеры
Исполнение Односедельное регулирующее
Номинальный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150 200*
Условная пропускная способность, Кvу, м3 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10
4,0
6,3
10
16
10
16
20
25
12,5
16
25
32
40
25
40
50
63
25
40
63
80
100
63
100
160
100
125
160
200
250
160
250
320
250
320
400
Коэффициент начала кавитации, Z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2
Номинальное давление, РN, МПа 1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа 0,01-0,07
0,05-0,3
0,1-0,6
0,3-1,2
Относительная утечка в затворе, не более 0,1% от Кvy
Тип соединения Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда Насыщенный пар; перегретый пар
Температура регулируемой среды, °С до 220; до 350
Высота, мм 815 825 825 840 850 870 910 920 970 1150 1300 1500
Строительная длина, мм 130 150 160 180 200 230 290 310 350 400 480 600
Масса (без монтажных частей), кг 22 24 26 28 30 33 40 45 55 100 130 190

* изготовление по специальному заказу

Материалы деталей

Материалы основных деталей регуляторов
Корпус клапана Сталь 25Л
(GS-45)
Сталь 09Г2С*
(9MnSi5)
Сталь 12Х18Н10Т*
(Х10СrNiTi18-10)
РN 1,6; 2,5; 4,0* МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Латунь ЛС59 (CuZn38Pb1,CW607N)*
Мембрана

Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук  FPM, силиконовый каучук VMQ)*

Уплотнение в затворе «Металл по металлу»
Уплотнение штока До 220°С До 350°С
Модифицированный фторопласт (PTFE) Графит ТРГ, сильфон

* изготовление по специальному заказу

** в зависимости от рабочей среды

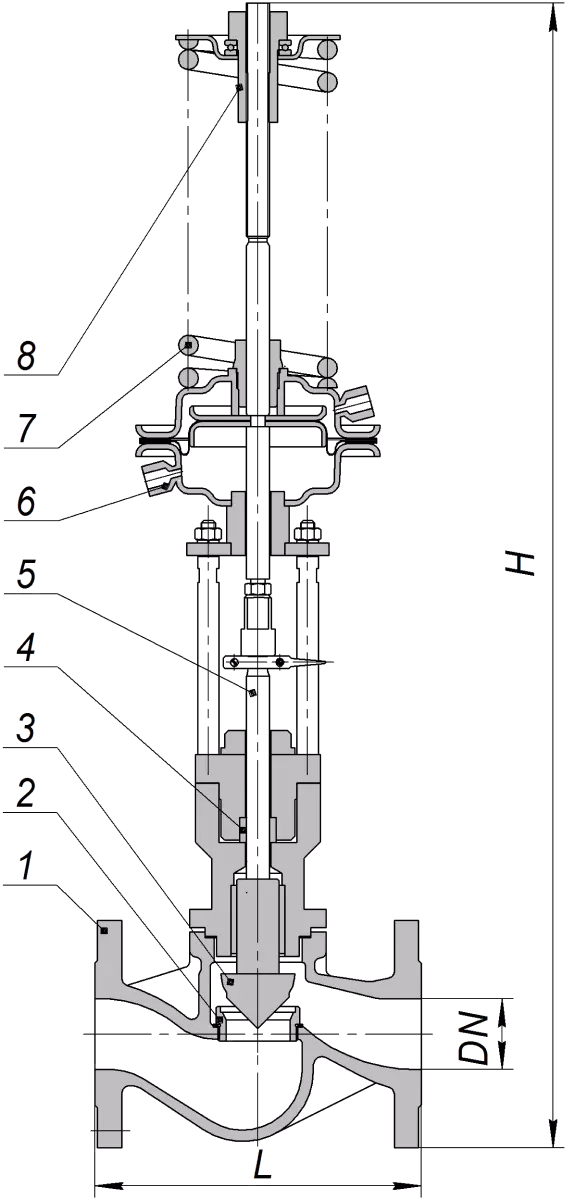

Устройство УРРД-НО-РД для насыщенного и перегретого пара

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер
4&nbsp–&nbspсальниковый&nbspузел
5&nbsp–&nbspшток
6&nbsp–&nbspпривод мембранный
7&nbsp–&nbspпружина
8 – настроечная гайка

Монтаж и подключение

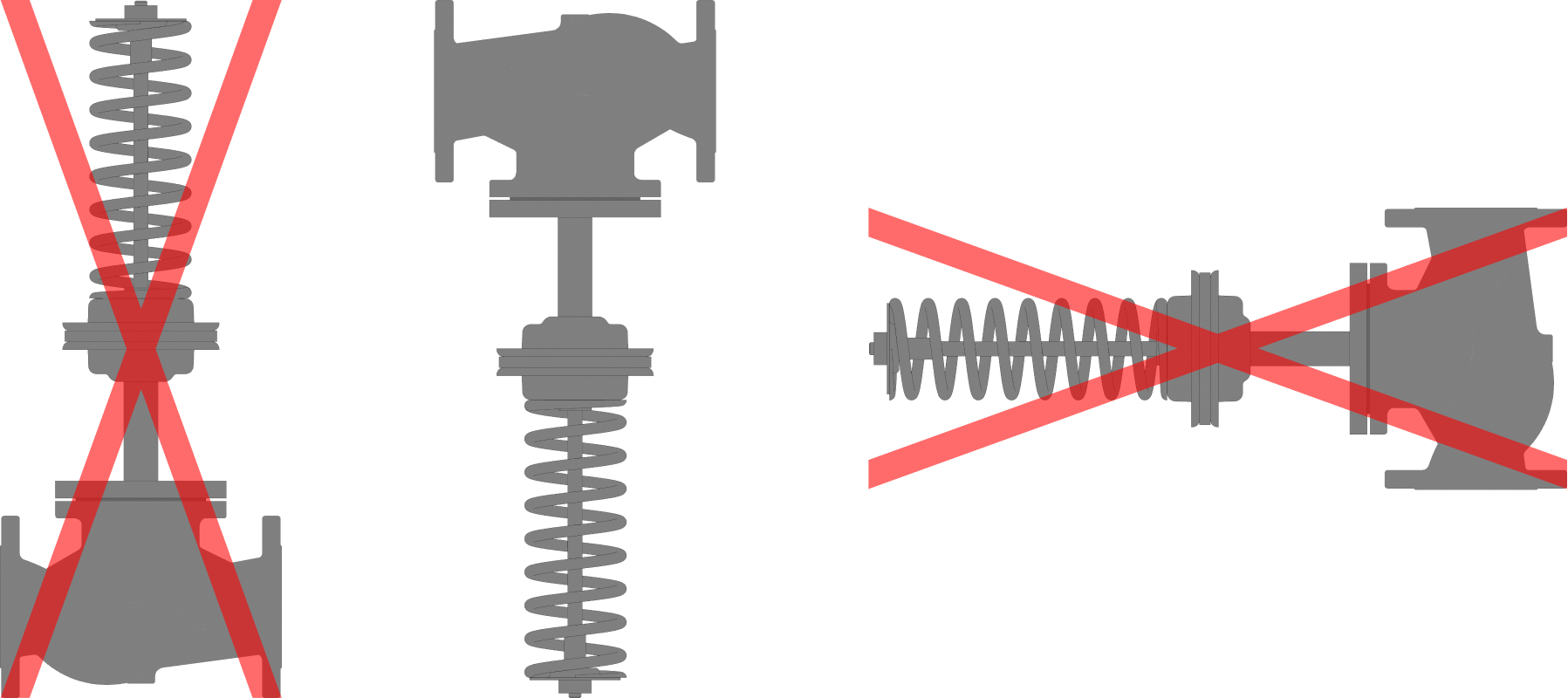

Монтажные положения
Регуляторы устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.

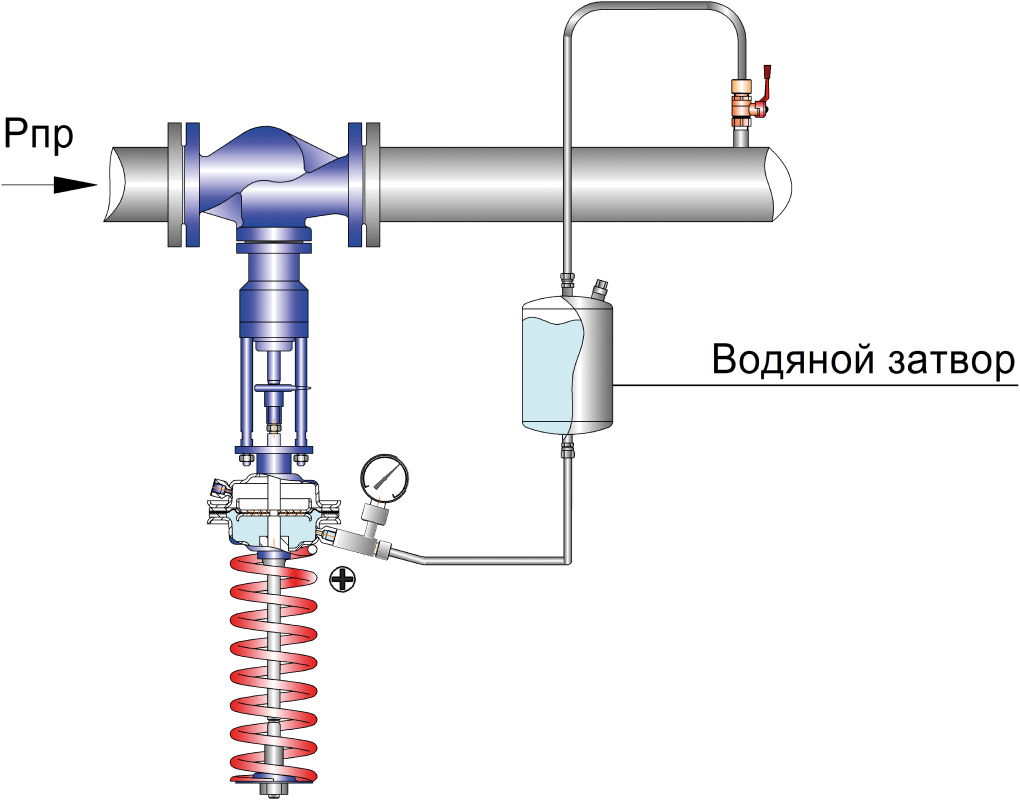

Схема подключения регулятора давления на пар

Рпр – давление потока среды на подающем трубопроводе
