Материалы деталей
| Деталь | Материал |
| корпус | сталь 20Л (GS-C25) |
| крышка корпуса, седло, поршень, шток | сталь 40Х13 |
| мембрана | EPDM |
| уплотнение штоков | EPDM, PTFE |
| уплотнение разгрузочной камеры | PTFE |
| направляющие | PTFE |
| уплотнение в затворе | «металл по металлу»; AFLAS (DN15 – DN25) |
| трубки импульсные | медь |
| штуцеры | латунь |
| охладитель импульса давления | стали 20Х13, 12Х18Н10Т |
| драгоценные металлы | не содержит |

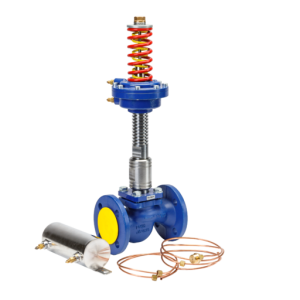

Комплектность:
- Регулятор ВРДП-П — 1 шт.
- Трубка импульсная (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ — 1 шт.
- Трубка отводящая — 1 шт.
- Паспорт — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Пружины (желтая и красная) или (черная и синяя) — 2 шт.

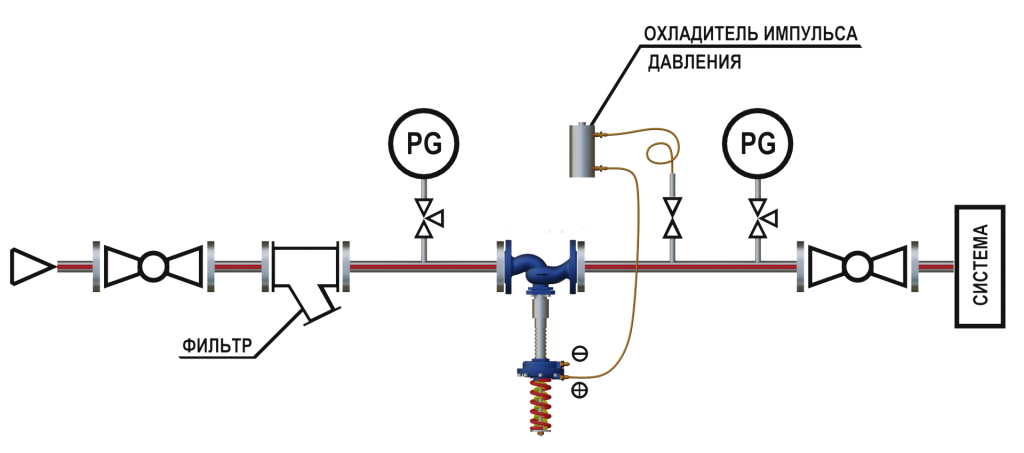

Охладитель импульса давления и импульсная трубка для его подключения в комплектность не входят и поставляются отдельными позициями.
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации. Дата ввода в эксплуатацию подтверждается актом ввода в эксплуатацию (наладки), при его отсутствии гарантийный срок исчисляется со дня продажи.
Технические характеристики
|
Наименование параметров |
Значение параметров |
||||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Номинальное давление PN, МПа* |
1,6; 2,5 |
2,5 |
|||||
|
Условная пропускная способность Кvу, м3/ч |
0,4 0,63 |
2,5 4,0 |
4,0 6,3 |
6,3 10 |
10 16 25 |
16 25 32 |
|
|
Диапазон настройки, МПа ** |
(0,1 – 0,7) 1 |
Мембранная коробка — синяя |
|||||
|
0,1 – 0,4 с красной пружиной 0,3 – 0,7 с двумя пружинами (желтой и красной) |
|||||||
|
(0,3 – 1,2) 1
|
Мембранная коробка — серая |
||||||
|
0,3 – 0,8 с красной пружиной 0,6 – 1,2 с двумя пружинами (желтой и красной) |
|||||||
|
(0,3 – 1,6) 2 |
Мембранная коробка — серая |
||||||
|
0,3 – 0,5 с черной пружиной 0,4 – 1,1 с синей пружиной 0,7 – 1,6 с двумя пружинами (черной и серой) |
|||||||
|
Стр. длина, мм |
130 |
150 |
160 |
180 |
200 |
230 |
|
|
1 Высота, мм, не более 2 Высота, мм, не более |
585 780 |
590 785 |
595 790 |
610 805 |
615 810 |
630 825 |
|
|
1 Масса, кг, не более 2 Масса, кг, не более |
11 17 |
12 18 |
13 19 |
14 20 |
16 22 |
18 24 |
|
*Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из стали 20Л приведены в таблице 2.
Для регуляторов с PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа. PN регулятора, температура рабочей среды и материал корпуса указаны в разделе «Свидетельство о приемке» и на прикрепленной табличке с маркировкой предприятия-изготовителя.
**Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице 1.
Важно!
Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Максимальные рабочие давления в зависимости от температуры рабочей среды
|
Температура рабочей среды, °С |
Максимальные рабочие давления, МПа |
|
|
Сталь 20Л — PN 1,6 МПа |
Сталь 20Л — PN 2,5 МПа |
|
|
1 |
1,6 |
2,5 |
|
120 |
1,6 |
2,5 |
|
150 |
1,44 |
2,43 |
|
180 |
1,34 |
2,35 |
|
200 |
1,28 |
2,30 |
|
220 |
1,18 |
2,20 |
Окружающая среда: воздух с температурой 1 °С — 50 °С и относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).

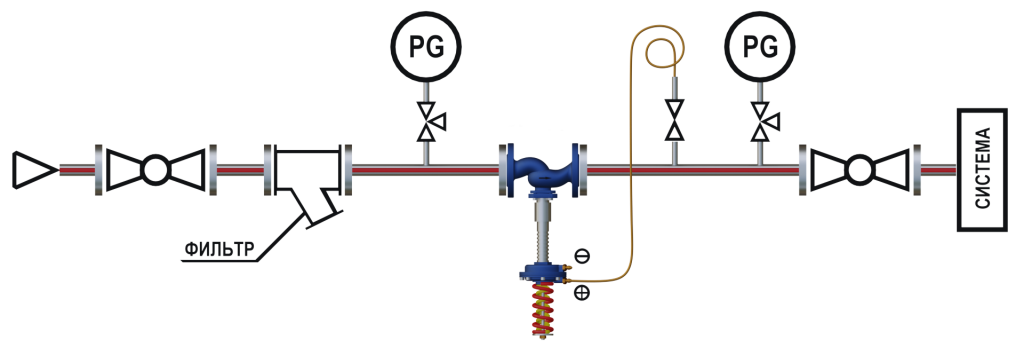

Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 5 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,03 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kvу.
Пример обозначения при заказе
Регулятор давления «после себя»
ВРДП-П DN 20– PN 2,5 – Kvу 4– (+ 1 + 220) – СТ20Л – 03Д – (0,3-0,7 МПа)
