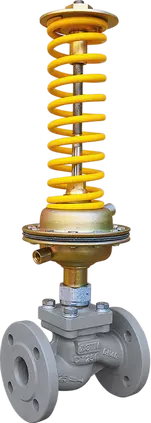

Регулятор давления “после себя” запорный УРРД-НО-РД-З

Энерготехномаш

Назначение

Запорный регулятор давления «после себя» (УРРД-НО-РД-З) предназначен для использования в тупиковых схемах (преимущественно, в системах холодного водоснабжения).
Регулятор при отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).
Исполнение клапана «нормально открытое».


По функциональному предназначению схож с регуляторами VFG2, DPR, DA616, КАТ33,-40,-43, ВРПД, РД-А, РДПД-НО, РА-100 и др.





В зависимости от размера заказа предоставляются скидки

Цена по запросу

Характеристики

Технические характеристики и размеры
Исполнение Односедельное запорное
Номинальный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150 200* 250* 300*
Условная пропускная способность Кvу, м3 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10
4,0
6,3
10
16
10
16
20
25
12,5
16
25
32
40

25
40
50
63

25
40
63
80
100
63
100
160
100
125
160
200
250
160
250
320
250
320
400
500
800
1250
1000
1250
1600
Коэффициент начала кавитации, Z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,1 0,1
Номинальное давление, РN, МПа 1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа 0,01-0,07
0,05-0,3
0,1-0,6
0,3-1,2
Относительная утечка в затворе, не более 0,1% от Кvy
Тип соединения Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда Холодная и горячая вода;
(воздух, жидкие и газообразные среды, нейтральные к материалам регулятора,
нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С До 150
Высота, max, H, мм 610 630 630 665 680 690 710 730 780 965 1000 1200 1500 1950
Строительная длина, max, L, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850
Масса, max, кг 16 18 19 22 26 28 35 42 56 70 135 170 290 390

* изготовление по специальному заказу

Материалы деталей

Материалы основных деталей регуляторов
Корпус клапана Чугун СЧ25
(GG25)
Сталь 25Л
(GS-45)
Сталь 09Г2С*
(9MnSi5)
Сталь 12Х18Н10Т*
(Х10СrNiTi18-10)
РN 1,6 МПа РN 1,6; 2,5; 4,0* МПа PN 1,6; 2,5; 4,0 МПа PN 1,6; 2,5; 4,0 МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана

Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**

Уплотнение штока** Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
Уплотнение в затворе Металл-фторопласт (PTFE)

* изготовление по специальному заказу

** в зависимости от рабочей среды

Устройство УРРД-НО-РД-З

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер с уплотнением из PTFE
4&nbsp–&nbspсальниковый&nbspузел
5&nbsp–&nbspпривод&nbspмембранный
6&nbsp–&nbspшток
7&nbsp–&nbspпружина
8 – настроечная гайка

Монтаж и подключение

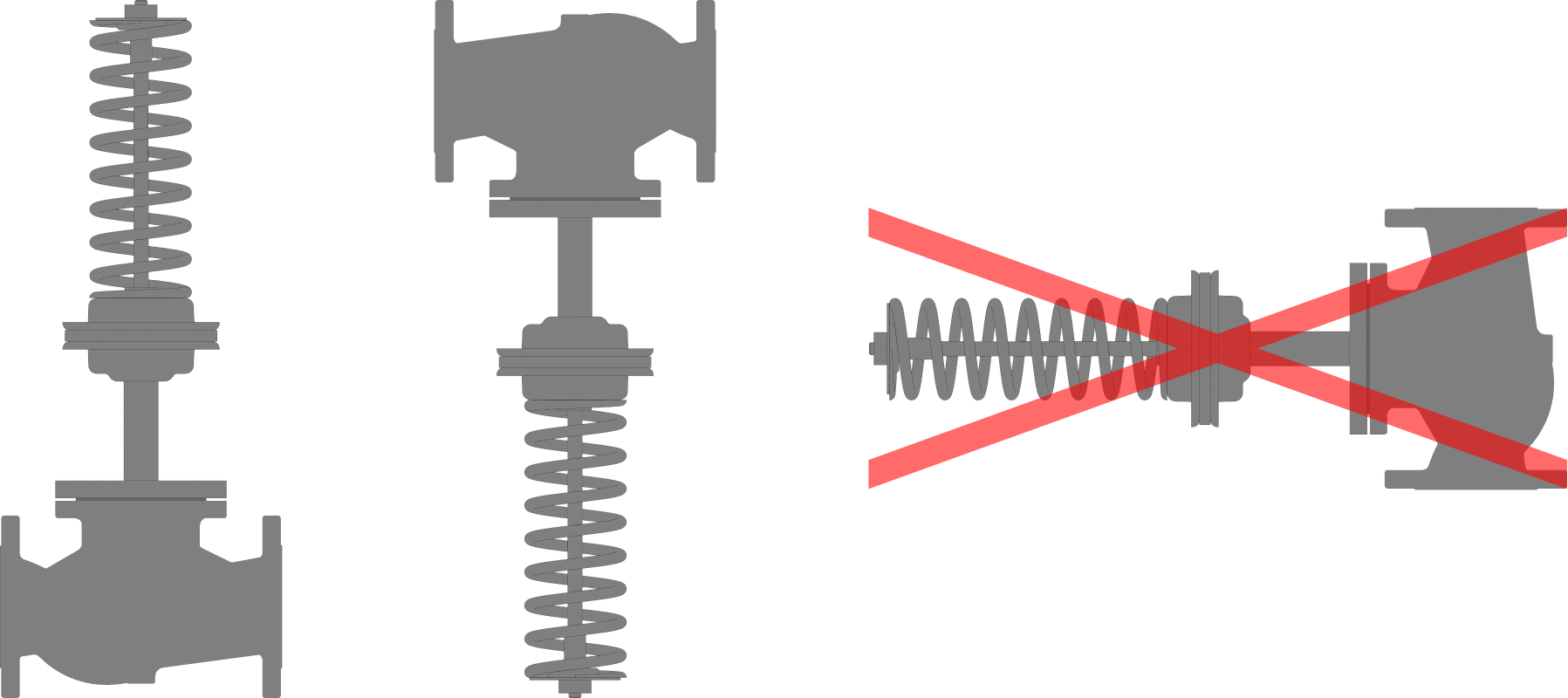

Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.
Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.

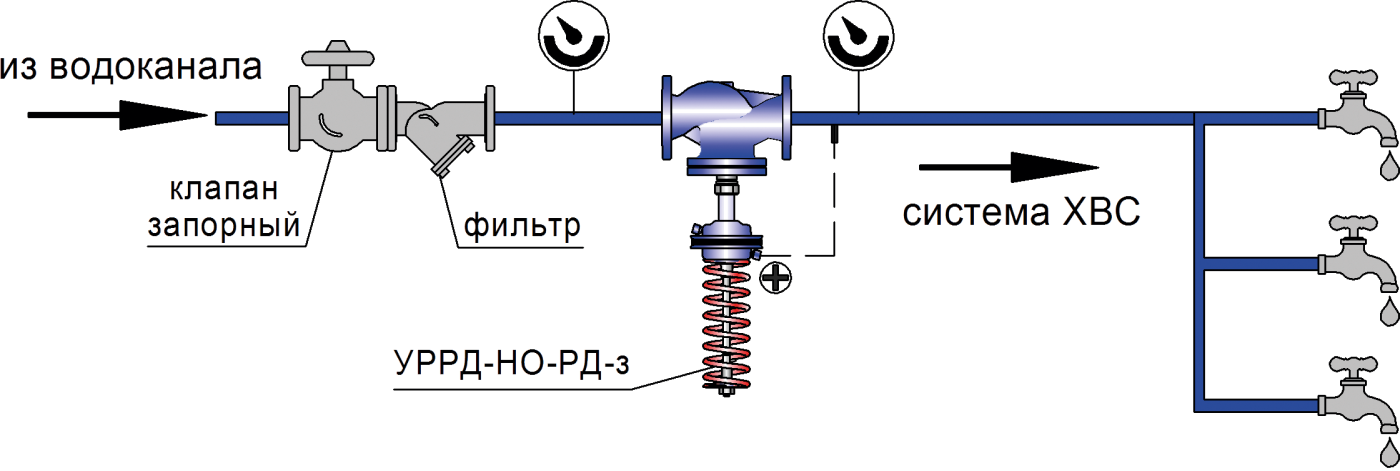

Рекомендуемые схемы подключения регулятора давления «после себя»
Схема подключения регулятора давления «после себя»
