Характеристики
| Технические характеристики | ||||
| Регулируемая среда | Сетевая вода в системах теплоснабжения и горячего водоснабжения | |||
| Номинальное давление, РN, МПа | 1,6 | |||
| Температура регулируемой среды, °С | До 150 | |||
| Пределы настройки, МПа | 0,01-0,1 | 0,06-0,25 | 0,1-0,6 | 0,4-1,6 |
| Диаметр сильфона, мм | 75 | 72 | 52 | 38 |
| Зона нечувствительности: давления, перепада давлений, от верхнего предела настройки уровня, % |
До 2,5 | |||
| Зона пропорциональности: давления, перепада давлений, от верхнего предела настройки уровня, % |
До 25 | |||
| Закон регулирования | пропорциональный | |||
| Масса, не более, кг | 9 | |||
| Габаритные размеры, мм | 380х245х195 | |||
* изготовление по специальному заказу
Материалы деталей
| Регуляторы выпускаются в двух исполнениях | ||
| 1с | односильфонная конструкция | Применяется для поддержания постоянного давления |
| 3с | трехсильфонная конструкция | Для поддержания постоянного перепада давления |
| Положение и способ монтажа | ||
|
Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий. В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.). Монтаж прибора производится над исполнительным устройством, но не выше 1 метра. |
||

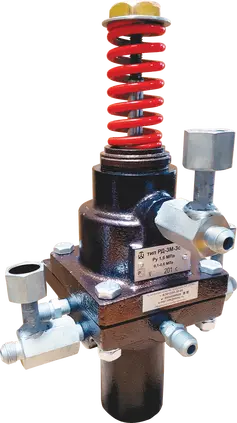

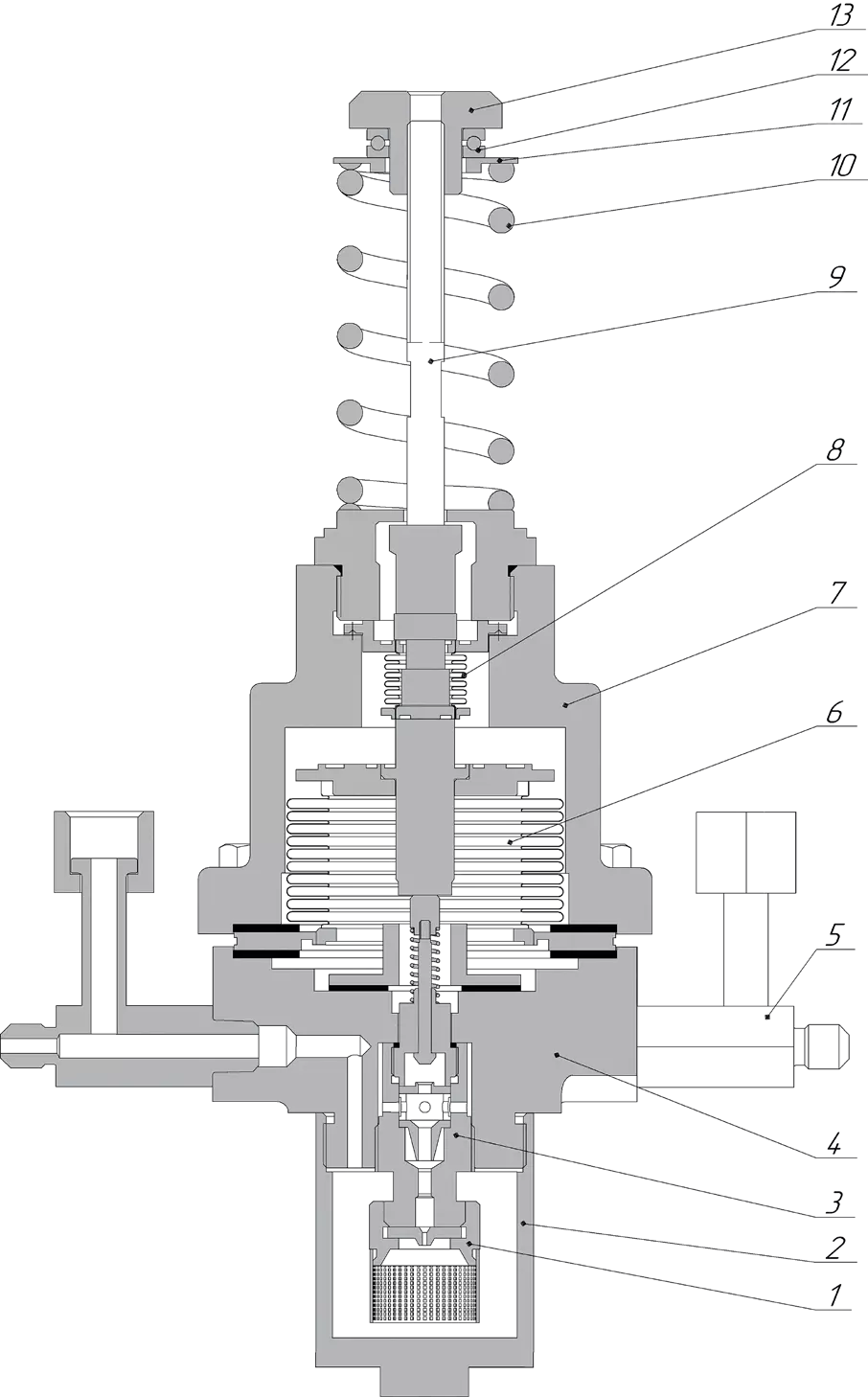

Устройство регулятора давления РД-ЗМ
2 – стакан
3 – клапан управляющий
4 – основание
5 – штуцер – 3 шт.
6 – сильфон
7 – импульсная камера
8 – сальниковый узел
9 – шток
10 – пружина
11 – шайба упорная
12 – подшипник
13 – гайка регулировочная
Монтаж и подключение
| Условные обозначения: |
|

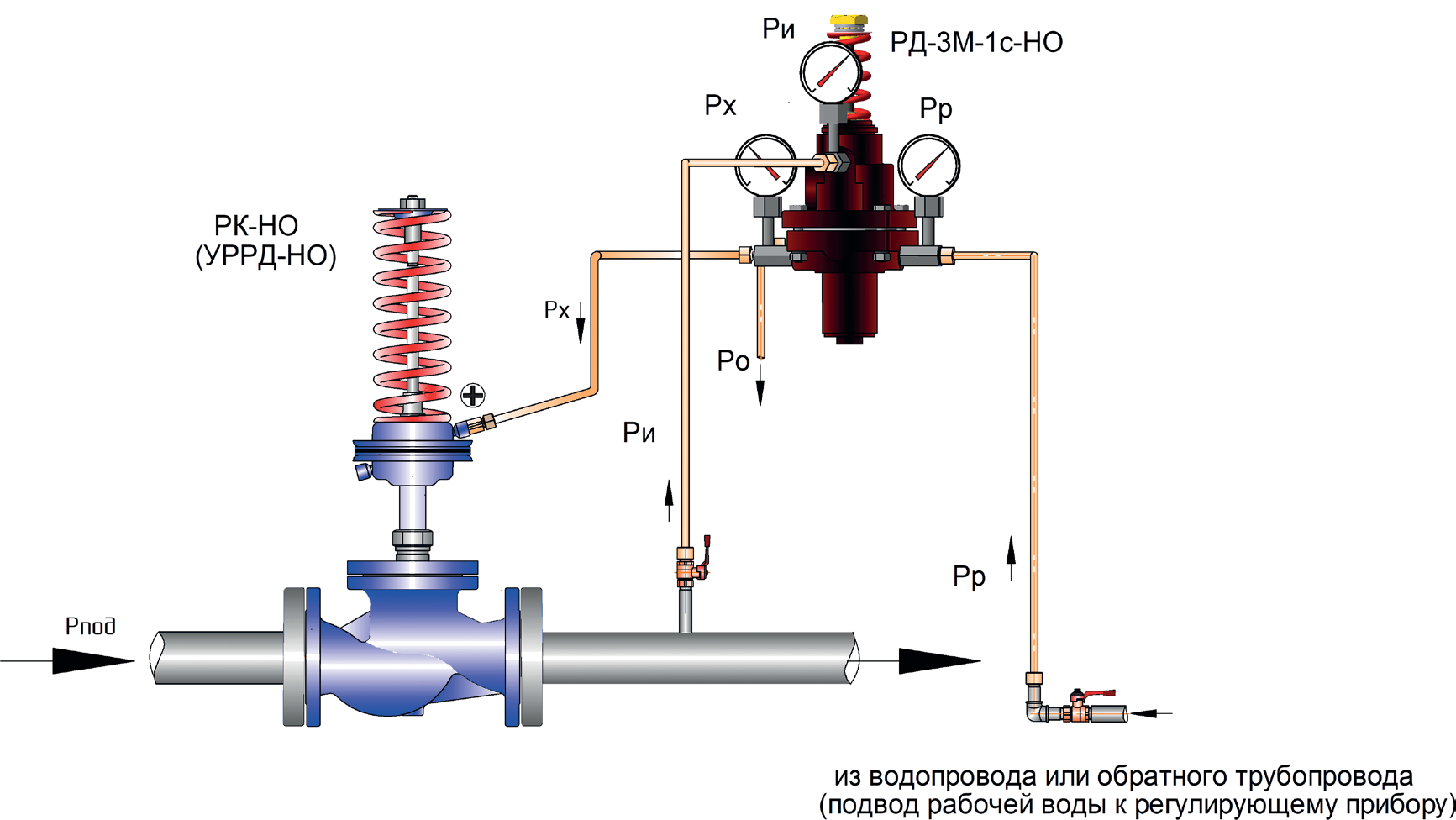

Схема регулирования давления «после себя» состоит из регулятора РД-3М-1с-НО (односильфонный с нормально открытым управляющим клапаном) и нормально открытого регулирующего клапана РК-НО. Давление из точки Ри1 поступает в импульсную камеру регулятора РД-3М, где управляющий клапан задает давление Рх на гидропривод клапана РК-НО. При увеличении давления Ри1 от заданного равновесие в импульсной камере РД-3М нарушается и подается командное давление Px, которое при помощи мембранного привода РК-НО приводит в действие плунжер и снижает давление системы до установленной (настроенной) в РД-3М величины. При снижении давления от заданного происходит сброс командного давления Рх по линии Ро, что приводит к подъему плунжера и увеличению давления системы до установленной (настроенной) в РД-3М величины |
|
|||
|
|
Pр – рабочее давление; Ри1 – импульсное давление на подающем трубопроводе; Рх – командное давление; Ро – слив (дренаж); Рпод. – давление подачи |
|||||
| Условные обозначения: |
|

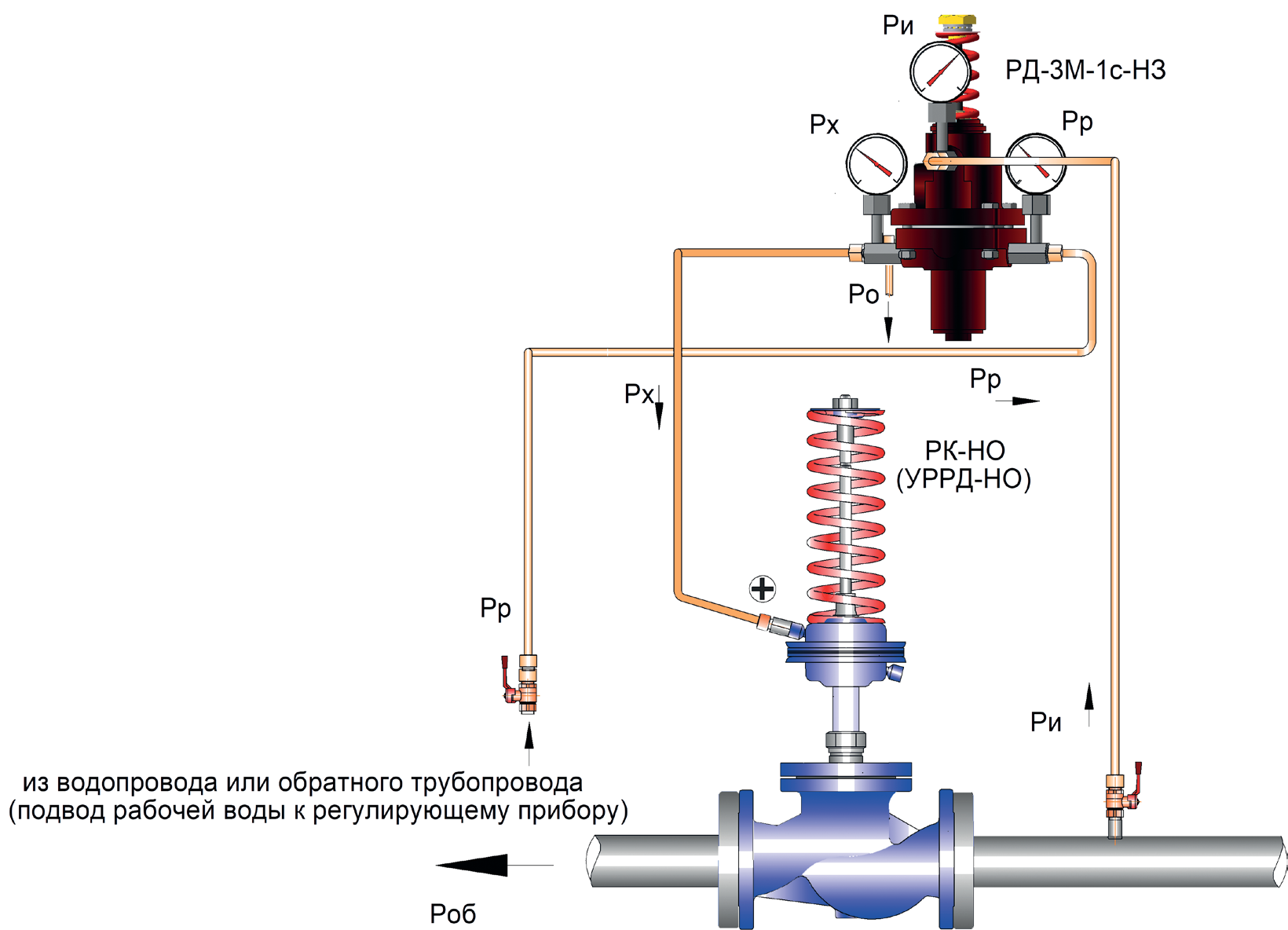

Схема регулирования давления «до себя» состоит из регулятора РД-3М-1с-НЗ (односильфонный с нормально закрытым управляющим клапаном) и нормально закрытого регулирующего клапана РК-НЗ. При увеличении давления Ри1 от заданного равновесие в импульсной камере РД-3М нарушается и подается командное давление Px, которое при помощи мембранного привода РК-НЗ поднимает плунжер и уменьшает давление системы до установленной (настроенной) в РД-3М величины. При снижении давления Ри1 от заданного происходит сброс командного давления Рх по линии Ро, что приводит к закрытию плунжера и увеличению давления системы до установленной (настроенной) в РД-3М величины. |
|
|||
|
|
Pр – рабочее давление; Ри1 – импульсное давление на подающем трубопроводе; Рх – командное давление; Ро – слив (дренаж); Роб. – давление в обратном трубопроводе |
|||||
| Условные обозначения: |
|

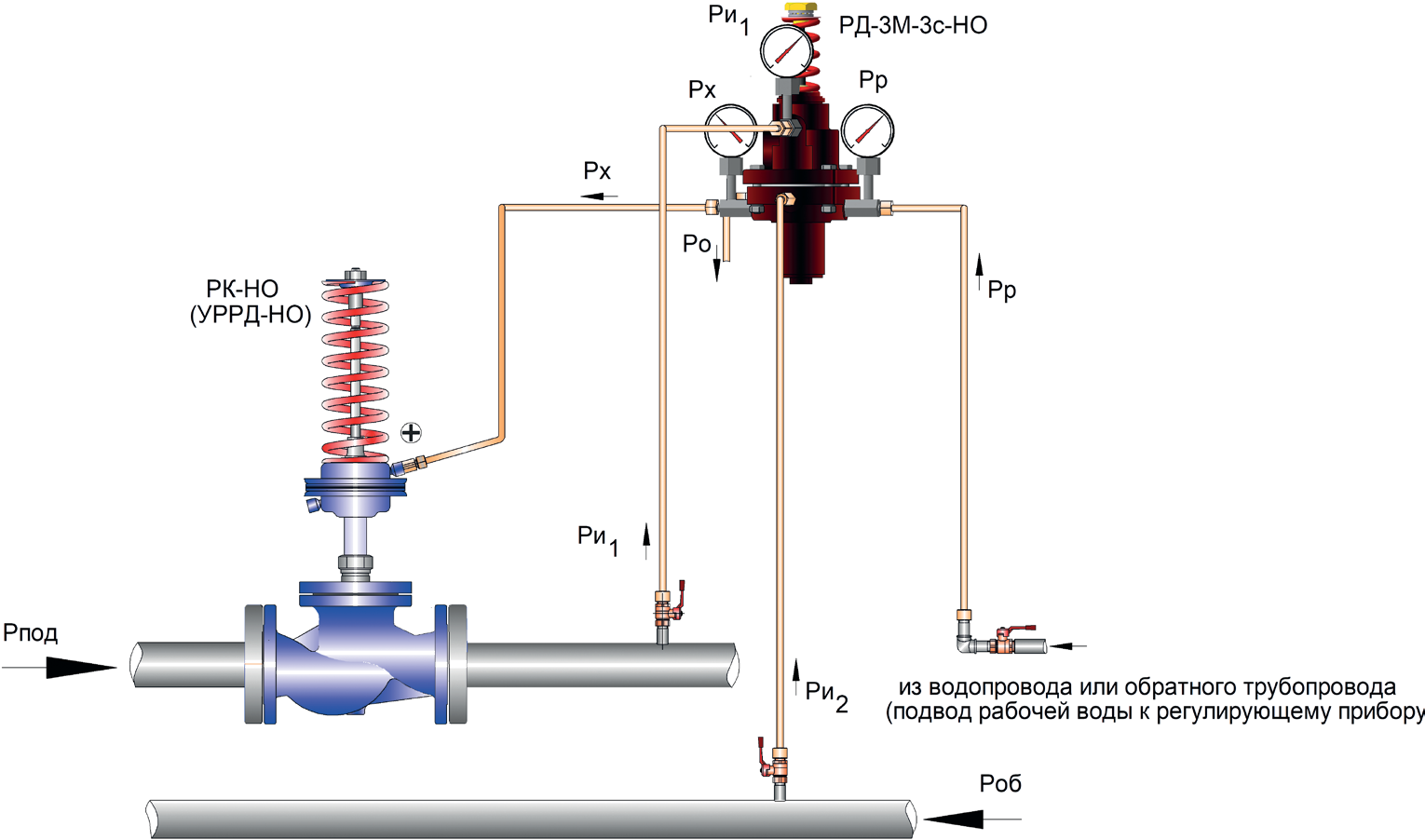

Схема регулирования перепада давления состоит из регулятора РД-3М-3с-НО (трехсильфонный с нормально открытым управляющим клапаном) и нормально открытого клапана РК-НО. Прибор воспринимает разность давлений между давлениями Ри1 и Ри2. Если эта разность превысит предел настройки прибора, то давление Рх изменится, вследствие чего плунжер клапана РК-НО изменит свое положение, восстанавливая заданное значение перепада давлений (расхода). |
|
|||
|
|
Pр – рабочее давление; Ри1 – импульсное давление на подающем трубопроводе; Ри2 – импульсное давление на обратном трубопроводе; Рх – командное давление; Ро – слив (дренаж); Рпод. – давление подачи Роб. – давление в обратном трубопроводе |
|||||
