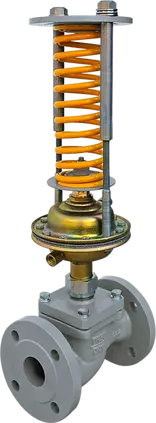

Регулятор перепуска УРРД-НЗ-РП

Назначение

Регулятор перепуска (УРРД-НЗ-РП) является автоматическим регулятором перепада давления, который предназначен для поддержания постоянного давления в трубопроводе.
Исполнение клапана «нормально закрытое». При повышении перепада давлений на регуляторе клапан открывается.
В тепловом пункте регулятор перепуска устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода (предохраняет насос от работы в нерасчетном режиме).
Регулятор давления работает только при постоянном расходе среды через регулятор, не подходит для работы в тупиковых схемах.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики и размеры
Исполнение	Односедельное регулирующее
Номинальный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность, Кvу, м³ /ч	0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250**	160 250 320	250 320 400**	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Номинальное давление, РN, МПа	1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа	0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Относительная утечка	0,1% от Кvy
Тип соединения	Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда	Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150
Высота, max, мм	610	630	630	665	680	690	710	730	780	965	1000	1200	1500	1950
Строительная длина, max, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, кг	16	18	19	22	26	28	35	42	56	70	135	170	290	390

* изготовление по специальному заказу

** клапан двухседельного исполнения, чугун СЧ 25, PN 1,6 МПа

Материалы основных деталей регуляторов
Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н10Т* (GХ10СrNi18-8)
	РN 1,6 МПа	PN 1,6; 2,5; 4,0* МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение штока**	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
Уплотнение в затворе	«Металл по металлу»

* изготовление по специальному заказу

** в зависимости от рабочей среды

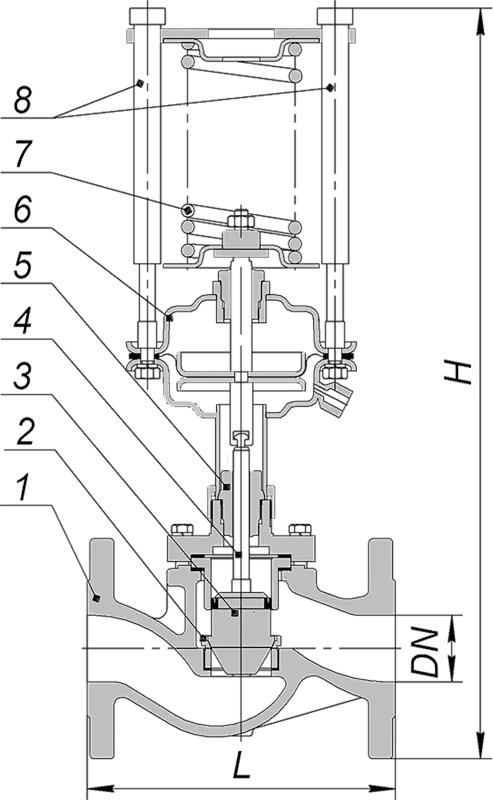

Устройство УРРД-НЗ-РП

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер
4&nbsp–&nbspшток
5&nbsp–&nbspсальниковый узел
6&nbsp–&nbspпривод мембранный
7&nbsp–&nbspпружина
8&nbsp–&nbspнастроечная&nbspгайка

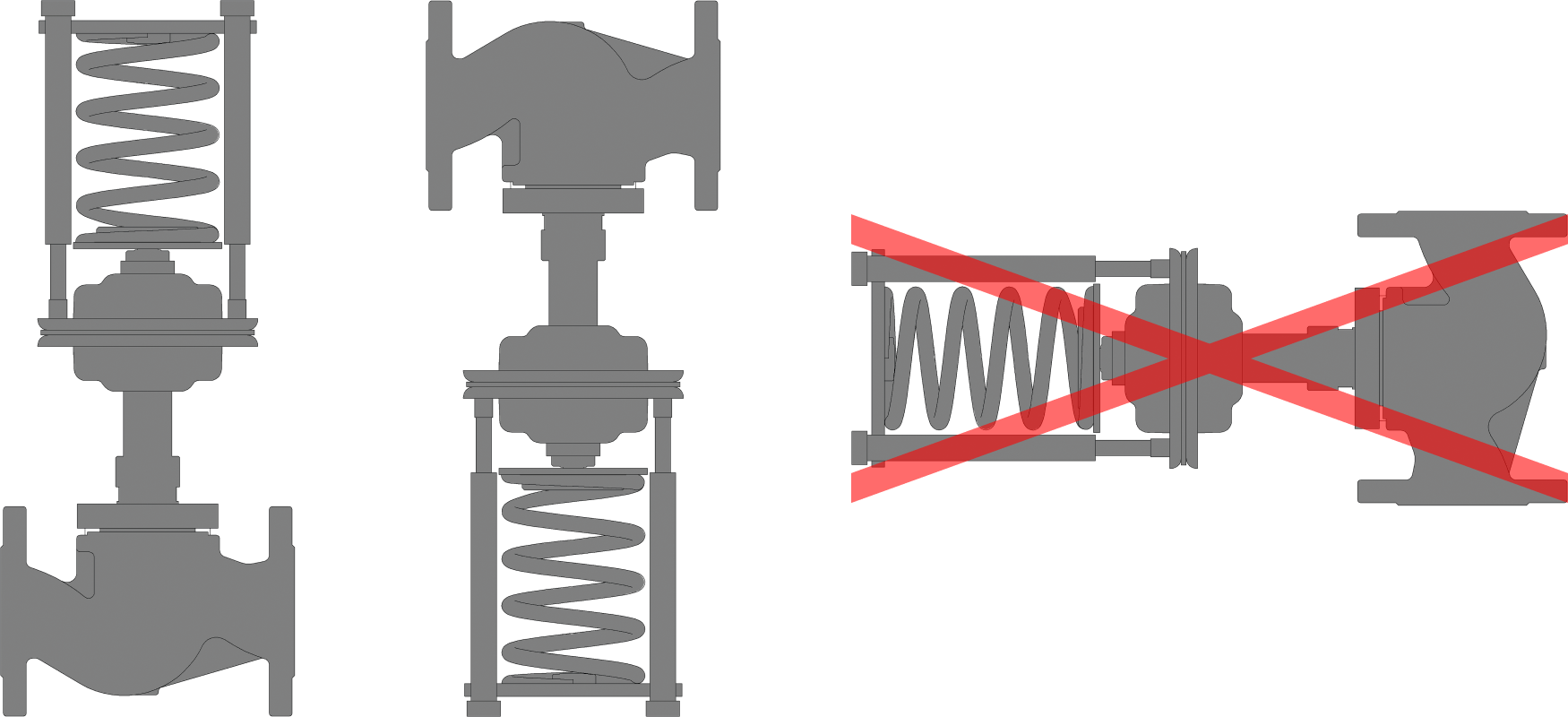

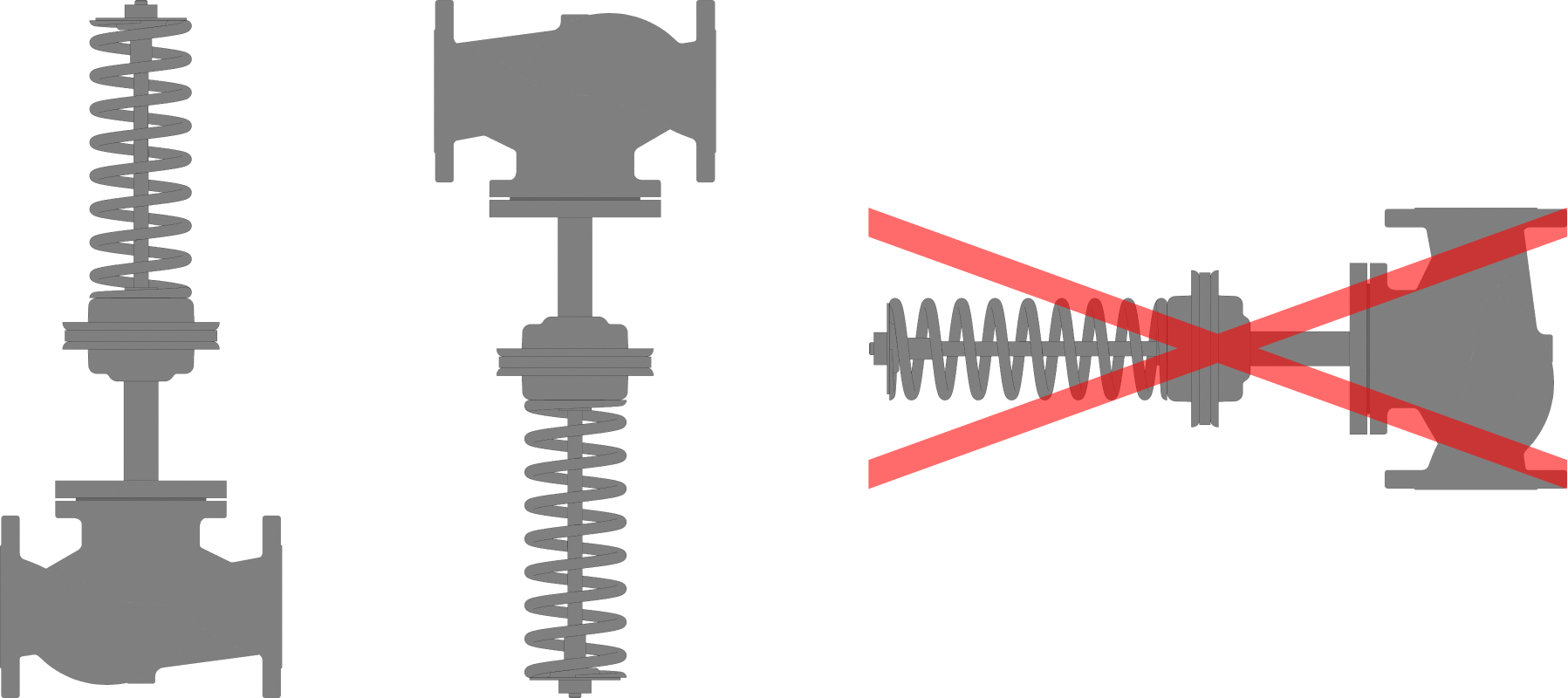

Монтажные положения

Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются на горизонтальном участке трубопровода, регулирующим блоком вверх или вниз.

Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.
