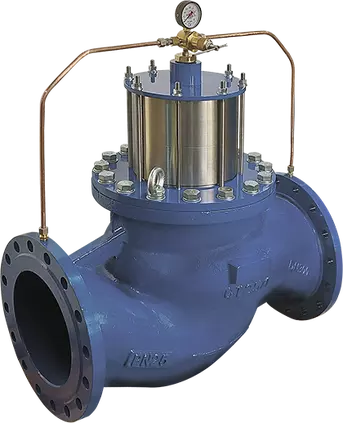

Регулятор с пилотным управлением УРРД®-ПУ

Назначение

Регулятор давления с пилотным управлением (УРРД^®-ПУ) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после (до) регулятора. Отличительной особенностью УРРД^®-ПУ является применение в конструкции управляющего пилота, что позволяет увеличить диапазон регулирования, а так же снизить массогабаритные характеристики прибора.

Регуляторы УРРД® с пилотным управлением выполняется в следующих комплектациях
УРРД-ПУ-РДП	Регулятор давления с пилотным управлением	«После себя»	Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора
УРРД-ПУ-РДД	Регулятор давления с пилотным управлением	«До себя»	Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора

Принцип работы

В регуляторах серии УРРД^®-ПУ функцию чувствительного элемента и управляющего устройства выполняет пилот (вспомогательный клапан). Принцип действия пилота основан на уравновешивании сил, упругой деформации пружины сжатия и чувствительного элемента – мембраны. Возникшее при давлении регулируемой среды усилие на мембране передается на регулирующий узел пилота, который по средствам импульсных трубок направляет командное давление на привод УРРД^®-ПУ. Привод (поршневой или гидравлический) перемещает затвор в нужную сторону и поддерживает регулируемую величину в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор.

При отсутствии давления рабочей среды, а так же при отсутствии перепада давления плунжер регулятора находится в закрытом состоянии под действием усилия встроенной пружины. Пилот настраивается на необходимую величину поддерживаемого давления, в процессе регулирования плунжер УРРД^®-ПУ занимает рабочее положение и производит регулирование.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики и размеры
Номинальный диаметр, DN, мм	125	150	200	250	300
Условная пропускная способность, Кvу, м³/ч	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,35	0,3	0,2	0,1	0,1
Номинальное давление, РN, МПа	1,6; 2,5
Диапазон настройки регулятора, МПа	0,1-1,2
Относительная утечка в затворе, не более	0,1% от Kvy
Тип соединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда	Холодная и горячая вода (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150
Высота, max, мм	830	900	1050	1300	1520
Строительная длина, max, мм	400	480	600	730	850
Масса, max, кг	60	125	150	270	360

* изготовление по специальному заказу

Материалы основных деталей регуляторов
Корпус клапана	Чугун СЧ 25 (GG25)	Сталь 25Л (GS-45)	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
	РN 1,6 МПа	РN 1,6 – 2,5 МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Манжета, (мембрана)*	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение штока	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение в затворе	«Металл по металлу»
Управляющий пилот
Корпус	Латунь ЛС-59 (CuZn38Pb1)
Мембрана	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
Клапанок	Клапанок

* изготовление по специальному заказу

** в зависимости от рабочей среды

Устройство УРРД®-ПУ

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер
4&nbsp–&nbspсальниковый узел
5&nbsp–&nbspпривод поршневой
6&nbsp–&nbspшток
7&nbsp–&nbspпружина
8&nbsp–&nbspуправляющий пилот

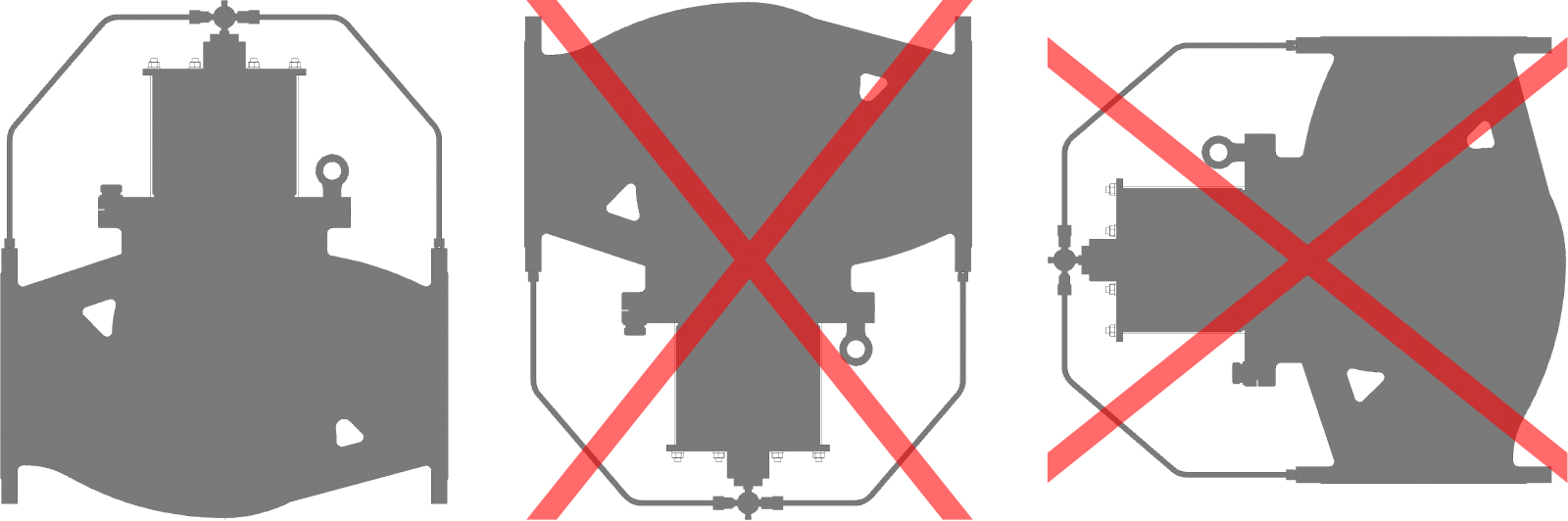

Монтажные положения

Клапаны DN 125-300 мм устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вверх.
