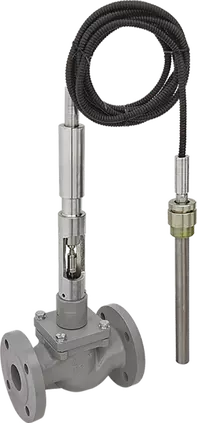

Регулятор температуры прямого действия РТПД

Назначение

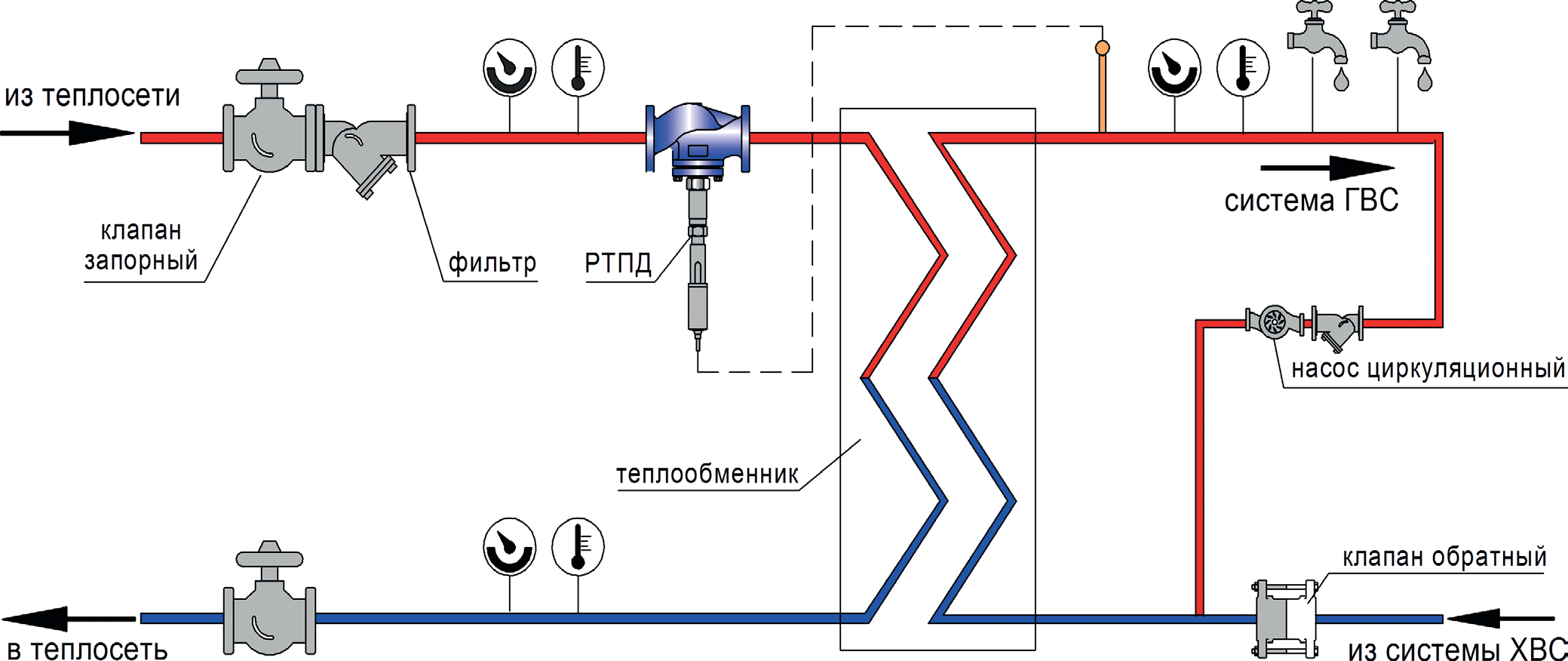

Регулирующий клапан в сочетании с приводом прямого действия (термостатом) является регулятором температуры прямого действия (РТПД) и предназначается для применения преимущественно в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и с баками-аккумуляторами, для регулирования температуры в системах индивидуального и центрального теплоснабжения, охлаждения, кондиционирования, а также в промышленных и судовых системах. Он также может использоваться в смесительных узлах систем напольного отопления.

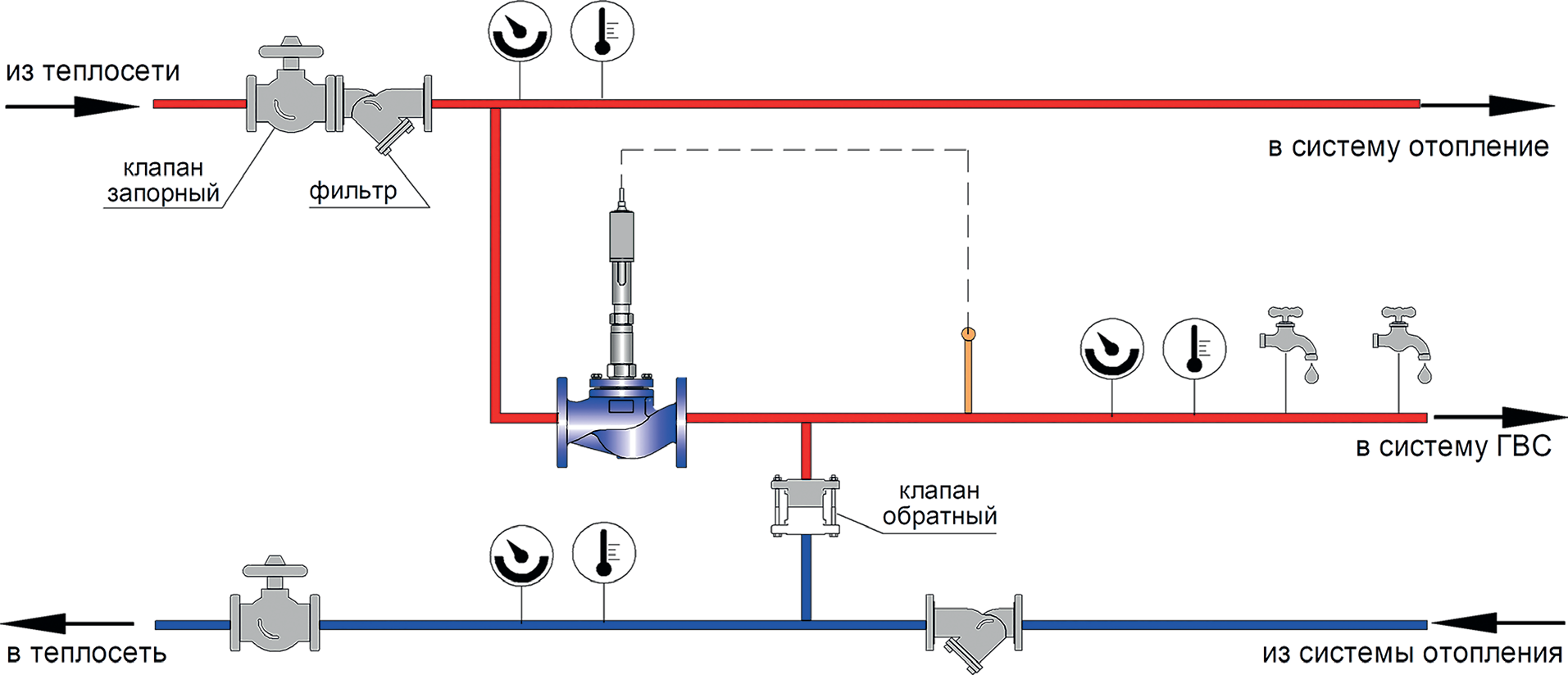

Термостат закрывает клапан, когда температура превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети.

Устройство

Регулятор температуры прямого действия состоит из регулирующего клапана, разгруженного по давлению (кроме Ду15) и привода прямого действия (термостата). Термостат – это единая, неразборная система, состоящая из датчика, капилляра и настроечного цилиндра.

Принцип работы

Требуемая температура теплоносителя устанавливается на настроечном цилиндре привода. Изменение температуры рабочей среды внутри датчика вызывает увеличение или уменьшение ее объема и давления, которые передаются по капиллярной трубке на поршень термоэлемента. Поршень, перемещаясь, приводит в движение связанный с ним плунжер клапана. При увеличении температуры регулируемой среды клапан закрывается, при уменьшении — открывается.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики клапана
Номинальный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvy м³/ч	4	6,3	10	16	25	40	50	80	160	200	320
Тип термостата	ТС-3								ТС-4
Номинальное давление, РN, МПа	1,6; 2,5
Температура регулируемой среды, °C	До 150
Регулируемая среда	вода или водный раствора гликоля
Относительная утечка затвора	0,1% от Кvy
Тип соединения	Фланцевое по ГОСТ 33259-2015
Диапазоны настройки регулируемой температуры, °C	40 – 100
Высота H, мм	550	555	565	610	620	630	650	670	695	730	780
Строительная длина L, мм	130	150	160	180	200	230	290	310	350	400	480
Масса, кг	8	8,5	10	13	15	18	35	40	50	90	110

Материалы основных деталей клапана
Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н9ТЛ* (X10CrNiTi18-8)
	РN 1,6	РN 1,6; 2,5; 4,0* МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10) / Латунь ЛС59 (CuZn38Pb1)*
Уплотнение на плунжере	«металл по металлу»
Уплотнение штока	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)*
Материалы привода прямого действия
Температурный датчик	Нержавеющая сталь
Рабочая жидкость	Глицерин

* изготовление по специальному заказу

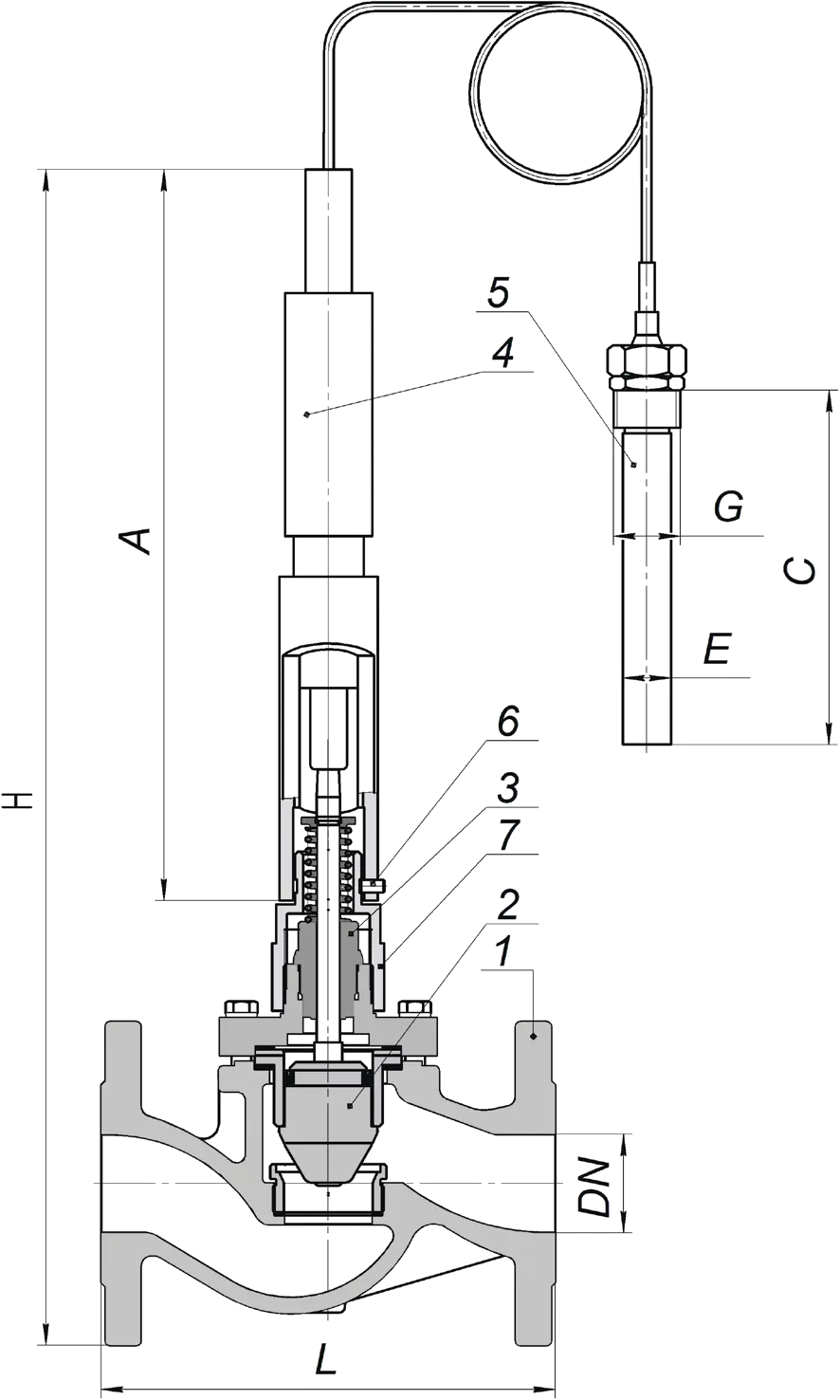

Устройство регулятора температуры прямого действия

1&nbsp–&nbspкорпус клапана
2&nbsp–&nbspплунжер
3&nbsp–&nbspсальниковый узел
4&nbsp–&nbspпружина
5&nbsp–&nbspшток клапана
6&nbsp–&nbspнастроечный цилиндр привода прямого действия
7&nbsp–&nbspтемпературный датчик

Монтажные положения

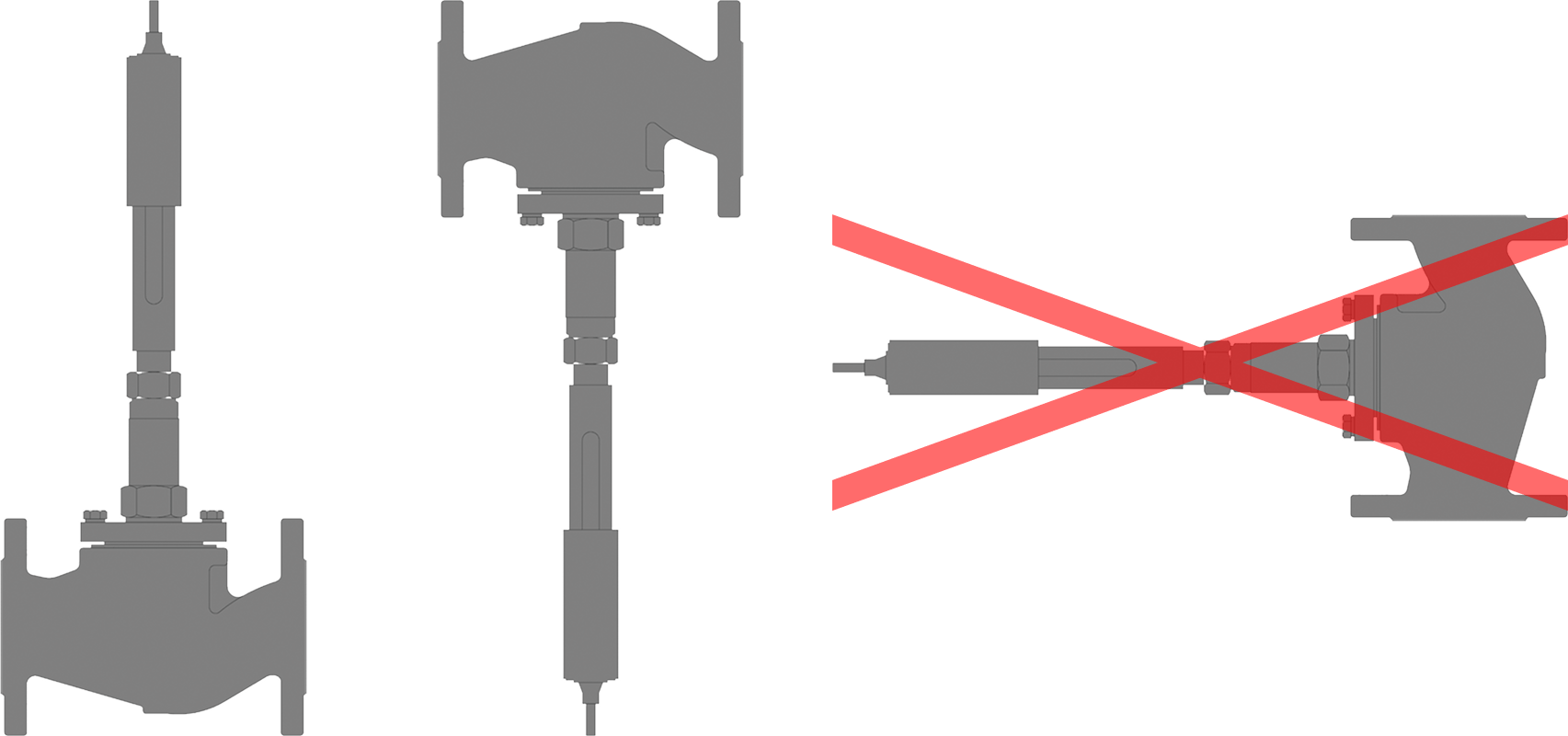

Регуляторы с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

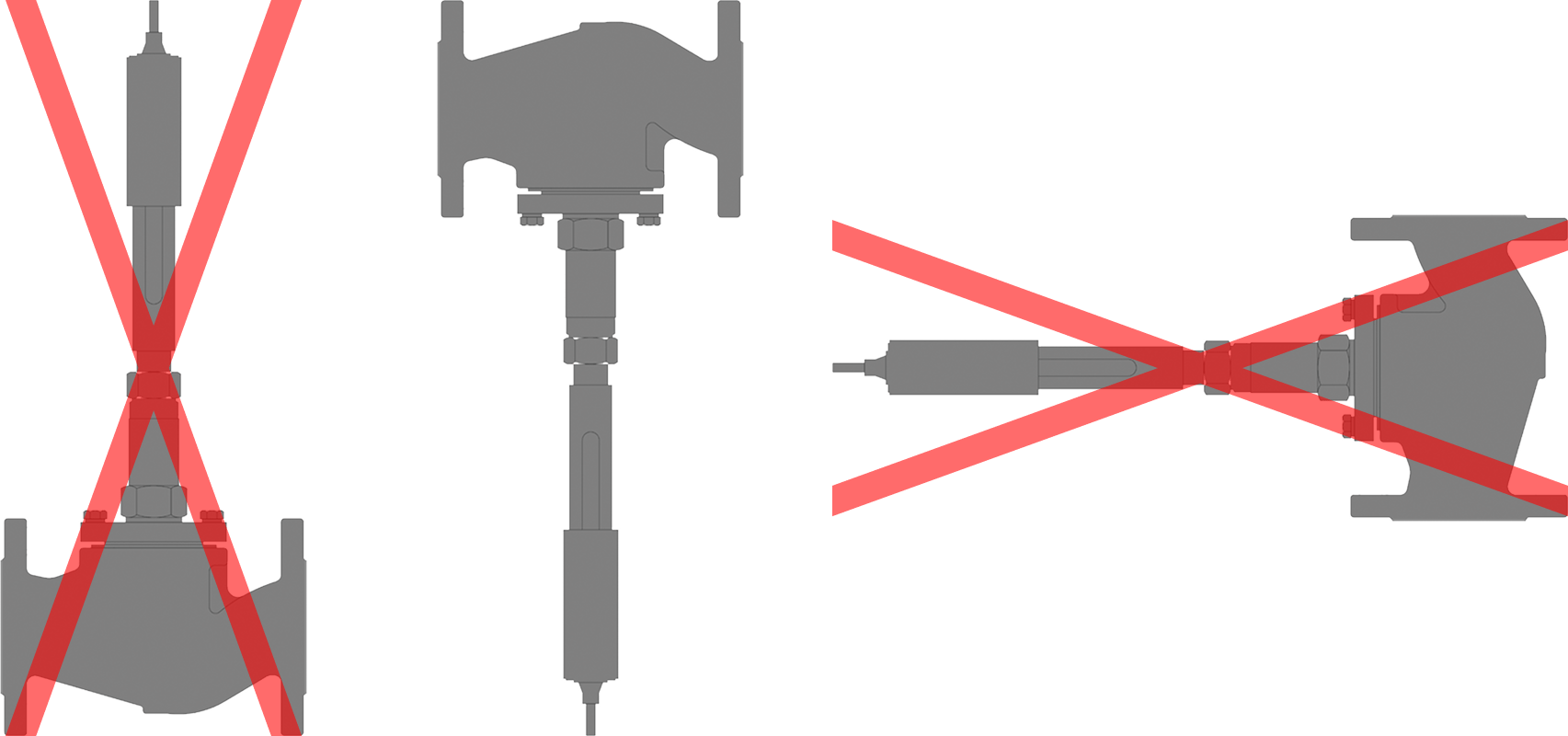

Регуляторы с температурой перемещаемой среды свыше 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.

Монтажные положения температурного датчика

Датчик должен быть полностью погружен в измеряемую среду, и место его установки необходимо выбрать таким образом, чтобы он отражал температуру без запоздания. Температурный датчик может быть установлен в любом положении.
