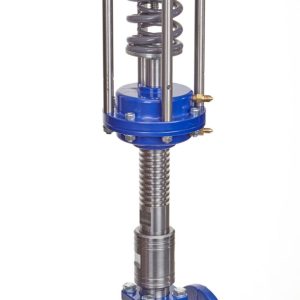

Данный регулятор давления служит для поддержания заданного давления «после себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.
Устанавливается в ИТП зданий, ЦТП, котельных, ТЭЦ и других объектах, где производится, распределяется или потребляется тепловая энергия, горячая вода или пар.
Используется для стабилизации режимов работы оборудования, снижения уровня шума и вибрации в трубопроводах, предотвращения завоздушивания, нештатных повышений или колебаний давления.
Регулятор давления для пара является нормально открытым.
Материалы деталей регуляторов давления для пара ВРДП-П
| Деталь: | Материал: |
| корпус | ковкий чугун (КЧ) PN 2,5 МПа серый чугун (СЧ) PN 1,6 МПа |
| крышка корпуса, седло, поршень, шток | сталь 40Х13 |
| мембрана | EPDM |
| уплотнение штоков | EPDM, PTFE |
| уплотнение разгрузочной камеры | PTFE |
| направляющие | PTFE |
| уплотнение в затворе | «металл по металлу» |
| трубки импульсные и отводящая | медь |
| штуцеры | латунь |
| охладитель импульса давления (сосуд конденсационно-разделительный) |
стали 20Х13, 12Х18Н10Т |
| драгоценные металлы | не содержит |
Комплектность:
- Регулятор ВРДП-П — 1 шт.
- Трубка импульсная с штуцером G½ — 1 шт.
- Трубка отводящая — 1 шт.
- Паспорт — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Пружина (желтая) — 1 шт.
- Пружина (красная) — 1 шт.
Важно!
Охладитель импульса давления и импульсная трубка для его подключения в комплектность не входят и поставляются отдельными позициями.
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Технические характеристики регулятора давления прямого действия ВРДП-П для пара
| Наименование параметров | Значение параметров | |||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| Номинальное давление PN, МПа* |
1,6; 2,5 |
|||||||||
| Условная пропускная способность Kvy, м3/ч (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
|
| Условная пропускная способность Kvy, м3/ч (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | |||
| Диапазон настройки, МПа** | 0,1 — 0,7** | Мембранная коробка — синяя | ||||||||
| 0,1 — 0,4 с красной пружиной 0,3 — 0,7 с двумя пружинами |
||||||||||
| 0,3 — 1,2** | Мембранная коробка — серая | |||||||||
| 0,3 — 0,8 с красной пружиной 0,6 — 1,2 с двумя пружинами |
||||||||||
| Высота, мм, не более | 585 | 590 | 595 | 610 | 615 | 630 | 650 | 670 | 720 | |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| Масса, кг, не более | 11 | 12 | 13 | 14 | 16 | 18 | 23 | 28 | 42 | |
* Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из серого чугуна (СЧ) и ковкого чугуна (КЧ) приведены в таблице 2 ниже. Для регуляторов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна с PN 2,5 МПа. Номинальное давление PN регулятора и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
** Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблицы технических характеристик.
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из серого чугуна (СЧ), ковкого чугуна (КЧ).
| Температура рабочей среды, °С | Максимальные рабочие давления, МПа |
|
| СЧ (JL1040), PN 1,6 МПа | КЧ (JS1025), PN 2,5 МПа | |
| 1 | 1,6 | 2,5 |
| 120 | 1,6 | 2,5 |
| 150 | 1,44 | 2,43 |
| 180 | 1,34 | 2,35 |
| 200 | 1,28 | 2,30 |
| 220 | 1,18 | 2,20 |
Окружающая среда: воздух с температурой 1 °С — 50 °С и относительной влажностью до 80 % (климатическое исп. УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 5 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,03 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kvу.
Примеры обозначения при заказе:
1. Регулятор давления «после себя» ВРПД-П DN25-PN1,6-Kvy10-(+1+220)-КЧ-(0,1-0,7МПа).
Регулятор давления «после себя» прямого действия с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Ку 10 м/ч, температурой рабочей среды от 1 °С до 220 °С, материал корпуса — ковкий чугун, диапазон настройки (0,1-0,7 МПа), типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исп В.
2. Регулятор давления «после себя» ВРПД-П DN25-PN2,5-Kvy10-(+1+220)-К4-(0,3-1,2МПа).
Регулятор давления «после себя» прямого действия с номинальным диаметром DN 25, номинальным давлением PN 2,5 МПа, условной пропускной способностью Ку 10 м/ч, температурой рабочей среды от 1 °С до 220 °С, материал корпуса — ковкий чугун, диапазон настройки (0,3-1,2 МПа), типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исп В.
Схемы подключения регулятора давления

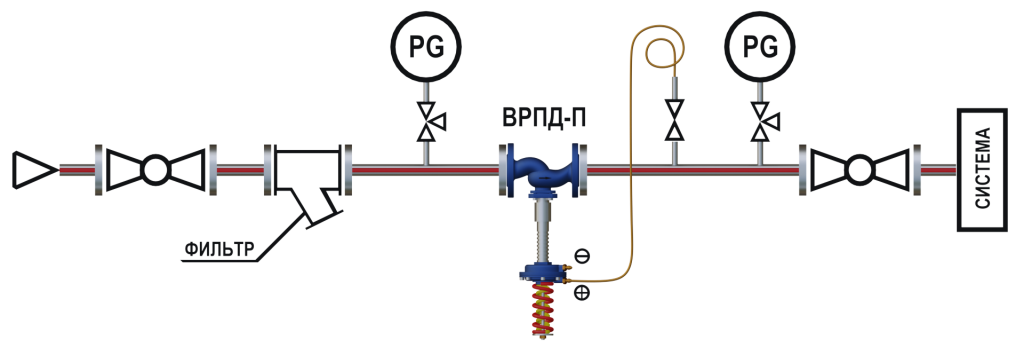

1. Схема подключения регулятора давления для пара

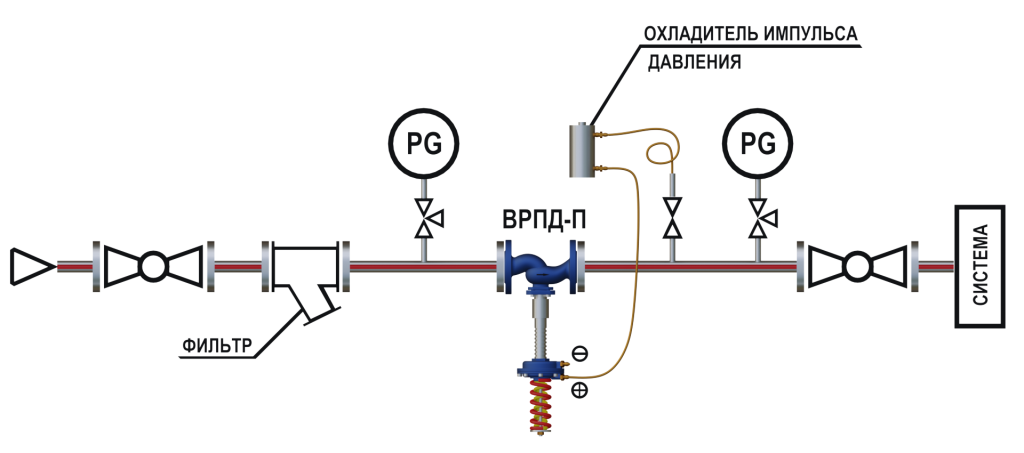

2. Схема подключения парового регулятора давления с охладителем импульса давления
