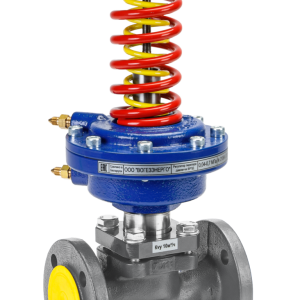

Регуляторы давления «после себя» RDT-P

Регулятор давления «после себя» представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регуляторы давления «после себя» RDT-P предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

В ИТП регулятор давления «после себя» устанавливается:

на подающем трубопроводе (общем трубопроводе теплосети или трубопроводе греющего контура отдельной системы) при высоком давлении для его снижения и предотвращения гидравлических ударов;

на линии подпитки для поддержания заданного давления во внутреннем контуре независимой системы отопления.

Не работают при отсутствии расхода и в тупиковых схемах.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Общая контрукция регулятора давления «после себя» состоит из:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 исполнительный механизм-устройство, задающее необходимое давление (задатчик)

Основные технические характеристики регуляторов давления «после себя» RDT-P

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Максимальная условная пропускная способность Kvs, м³/час	0,25 0,4 0,63 1 1,6 2,5 4	2,5 4 6,3 8	4 6,3 8 10	6,3 10 12,5 16	10 16 20 25	16 20 25 32 40	25 32 40 50 63	32 40 63 80 100	63 80 100 125 160	100 125 160 200	160 200 250 280	250 300 360 450 500 560 630
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2
Условное давление PN, бар (МПа)	16 (1,6); 25 (2,5)*
Рабочая среда	вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды Т, °С	+5… +150
Тип присоединения	фланцевый
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3	0,08…0,9 (0,008…0,09) – оранжевая пружина 0,16…1,8 (0,016…0,18) – оранжевая пружина 0,24…3,0 (0,024…0,30) – серая пружина 0,4…4,8 (0,04…0,48) – оранжевая пружина + серая пружина 0,5…5,8 (0,05…0,58) – красная пружина 0,9…10,0 (0,09…1,0) – желтая пружина 1,4…15,8 (0,14…1,58) – красная пружина + желтая пружина
Зона пропорциональности, % от верхнего предела настройки, не более	6
Относительная протечка, % от Kvs, не более	0,05
Материалы:крышка	сталь 20
шток плунжер седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие – PTFE; прокладки – EPDM
уплотнение в затворе	“металл по металлу”
мембрана	EPDM на тканевой основе
корпус	чугун

*поставляется по спецзаказу (для заказа доступны DN15-100)

Маркировка и пример заказа регулятора давления “после себя” RDT-P

RDT-P-X1-X2-X3-X4
где:
RDT-P – обозначение регулятора давления «после себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА:

Регулятор давления «после себя» условным диаметром 32 мм, с пропускной способностью 10 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 2.1 (0,5 – 5,8 бар).
RDT-Р-2.1-32-10

КОМПЛЕКТ ПОСТАВКИ РЕГУЛЯТОРА ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» RDT-P

для DN 15-200:

медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт.

Зависимость давления, которое выдерживает корпус регулятора, от температуры

Габаритные размеры и масса регуляторов давления «после себя» RDT-P

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480	600
Высота Н1, мм	352,5	352,5	357,5	370	365	377,5	507,5	520	560	630	652,5	712,5
Высота Н1 (исполнение 0.1), мм	552,5	552,5	557,5	570	565	577,5	587,5	600	640	745	767,5	827,5
Высота Н, мм, не более	400	405	415	440	440	460	600	620	670	755	795	860
Высота Н (исполнение 0.1), мм, не более	600	605	615	640	640	660	680	700	750	870	910	975
Масса (стандартное исполнение), кг, не более	12	12,5	13,5	15	17	20	25	31	45	55	70	115
Масса (исполнение 0.1), кг, не более	16	16,5	17,5	19	21	24	29	35	49	60	75	120

Установка регулятора давления «после себя» RDT-P

Монтажные положения регулятора на трубопроводе при температуре среды
до 120°C.

Прямолинейные участки до и после регулятора не требуются.

Монтажные положения регулятора на трубопроводе при температуре среды свыше 120°C.

Прямолинейные участки до и после регулятора не требуются.

Требуется подобрать регулятор давления «после себя» на подающий трубопровод ИТП для обеспечения давления за регулятором Pпред = 4,5 бар.

Расход сетевого теплоносителя: G = 12 м³/ч.

Давление в подающем трубопроводе P1 = 8 бар, температура 110°С.

Давление в обратном трубопроводе P2 = 4 бар.

В соответствии с Методикой подбора регуляторов давления прямого действия:

По формуле (2) определяем минимальный условный диаметр регулятора:

Dу = 18,8*√(G / V) = 18,8*√(12 / 3) = 37,6 мм

Скорость в выходном сечении V регулятора выбираем равной максимально рекомендуемой (3 м/с) для регуляторов в ИТП в соответствии с методикой подбора регуляторов давления прямого действия ГК “Теплосила” в ИТП/ЦТП.

По формуле (5) определяем расчетный перепад давления на регуляторе.

∆P = P1 – Pпред = 8,0 – 4,5 = 3,5 бар.

По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1*G / √ΔP = 1,2 * 12 / √3,5 = 7,7 м³/ч.

Из таблицы (вкладка “Технические характеристики”) выбираем регулятор давления «после себя» RDT-Р с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 10 м³/ч.

По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 12 м³/ч.

ΔPф = (G / Kvs)² = (12 / 10)² = 1,44 бар.

Из таблицы (вкладка “Технические характеристики”) для P = 4,5 бар, выбираем исполнение диапазона настройки регулятора
2.2 (0,9 – 10 бар).
Определяем по формуле (9) и значению Рнас для температуры теплоносителя 110°С максимальный перепад давлений, который может на себе «погасить» регулятор:

ΔPпред = Z*(Pвх – Pнас) = 0,55*(8,0 – 0,43) = 4,16 бар.

Так как расчетный перепад давления на регуляторе ∆P = 3,5 < ΔPпред = 4,16 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
Номенклатура для заказа: RDT-P-2.2-40-10
