Регуляторы перепада давления прямого действия ВРПД (регулятор давления «после себя» и расхода) (сталь)

Вогез
Доступность:

Нет в наличии


Назначение: для поддержания заданного перепада давления, давления «после себя» путем изменения (регулирования) расхода, для поддержания заданного расхода рабочих сред, протекающих по трубопроводам.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Купить регуляторы расхода перепада давления прямого действия в системе отопления

Типовое применение: поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения. Регулирование происходит только при наличии расхода рабочей среды.

Регулятор перепада давления является нормально открытым.



Материалы деталей регулятор давления после себя и расхода в системе отопления

Деталь: Материал:
корпус*: сталь 20Л (GS-C25)
крышка корпуса, седло, поршень, шток: сталь 40Х13
мембрана: EPDM
уплотнение штоков: EPDM
уплотнение разгрузочной камеры: EPDM
направляющие: PTFE
уплотнение в затворе: «металл по металлу» (DN15)
EPDM (DN20-DN50)
трубки импульсные: медь
штуцеры: латунь
драгоценные металлы: не содержит

* Для регуляторов с PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа. PN регулятора, температура рабочей среды и материалы деталей указаны в разделе «Свидетельство о приемке» и на прикрепленной табличке с маркировкой предприятия-изготовителя.



Комплектность:

  • Регулятор ВРПД — 1 шт.
  • Трубка импульсная:
  • (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ — 2 шт;
  • Паспорт — 1 экз.
  • Руководство по эксплуатации — 1 экз.
  • Пружина (желтая) — 1 шт.
  • Пружина (красная) — 1 шт.

Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

Технические характеристики регуляторов перепада давления прямого действия ВРПД в системе отопления

Наименование параметров Значение параметров
Номинальный диаметр DN, мм 15 20 25 32 40 50
Номинальное давление PN, МПа***        1,6; 2,5 2,5
Условная пропускная способность Кvу, м³  0,4
0,63
2,5
4,0
4,0
6,3
6,3
10
10
16
25
16
25
32
Диапазон настройки, МПа *

0,04-0,7;
0,01-0,7**
Мембранная коробка — синяя
0,04 — 0,16 (0,01 — 0,16) с желтой пружиной
0,1 — 0,4 с красной пружиной
0,3 — 0,7 с двумя пружинами
0,2-1,2 Мембранная коробка — серая
0,2 — 0,35 с желтой пружиной
0,25 — 0,8 с красной пружиной
0,6 — 1,2 с двумя пружинами
Высота, мм, не более 365 370 375 390 395 410
Стр. длина, мм   130 150 160 180 200 230
Масса, кг, не более   8 9 10 11 13 15

* Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение.  Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
** Регуляторы выпускаются по требованию заказчика.
*** Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из стали 20Л приведены в таблице 2 ниже.

Важно!
 — Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
 — При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.


Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из стали 20Л



Температура рабочей среды, °С



Максимальные рабочие давления, МПа

Сталь 20Л — PN 1,6 МПа Сталь 20Л — PN 2,5 МПа
1 1,6    2,5
120 1,6 2,5
150 1,44 2,43

Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 10 лет с даты изготовления.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,02 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kvу.



Пример обозначения при заказе регулятора перепада давления прямого действия ВРПД

Регулятор перепада давления DN50-PN2,5-Kvy32-(+1+150)-СТ20Л-03Д-(0,04-0,7 МПа).
Пример условного обозначения и записи регулятора перепада давления ВРПД с номинальным диаметром DN50, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvу 25 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь.

Применяемость трубок импульсных

Схемы присоединений трубки импульсной (для сайта).png

Трубки импульсные с развальцовкой для регуляторов перепада давления ВРПД DN15-DN150 использовались до середины 2023 г.
Трубки импульсные без развальцовки для регуляторов перепада давления ВРПД DN15-DN150 используются с середины 2023 г.

В остальных регуляторах давления: ВРПД DN200,  ВРДД,  ВРДД-01,  ВРДП-П,  ВРДД-П.

Важно!
Используются трубки импульсные с развальцовкой
Комплекты импульсных трубок с развальцовкой и без развальцовки невзаимозаменяемые.



Наименования трубок импульсных при продаже:

  • Трубки импульсные с развальцовкой (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½: Комплект импульсных трубок для ВРПД.
  • Трубки импульсные без развальцовки (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½: Комплект 01 импульсных трубок для ВРПД.

Примеры схем подключения стального регулятора перепада давления прямого действия ВРПД в системе отопления

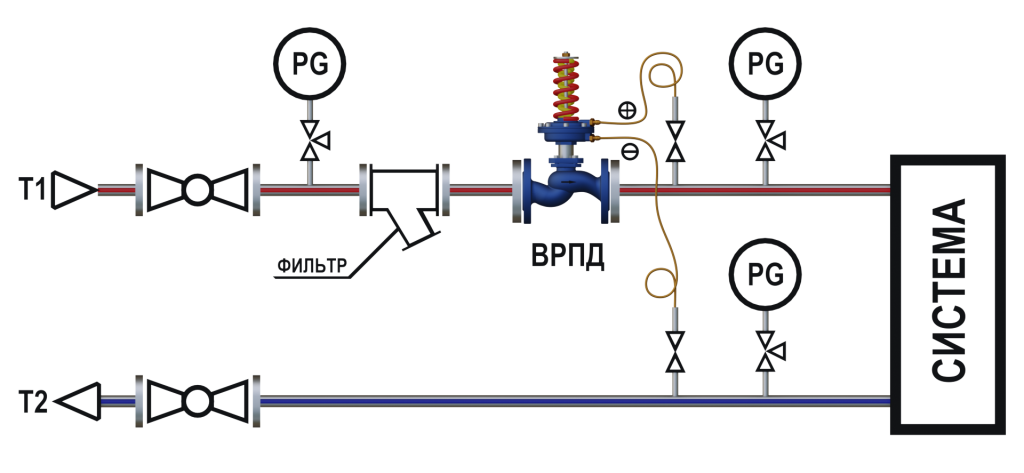

1. Установка регулятора давления «после себя» на подающем трубопроводе:

Схема подключения регулятор давления после себя в системе отопления

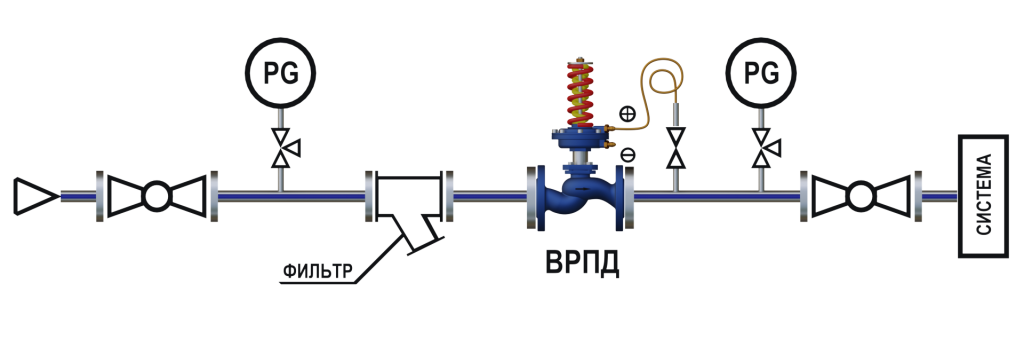

2. Установка регулятора перепада давления на подающем водопроводе:

Регулятор давления после себя установка в водопроводе

3. Установка регулятора перепада давления на обратном трубопроводе:

Регулятор давления после себя установка в трубопроводе
