Типовое применение: поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Данный регулятор является нормально открытым.
Материалы деталей регуляторов давления после себя прямого действия ВРПД
| ВРПД чугунный | ||
| корпус*: | серый чугун (СЧ) PN 1,6 МПа ковкий чугун (КЧ) PN 2,5 МПа |
|
| крышка корпуса: | сталь 40Х13 DN15 — 150 сталь 20, сталь 20Х13 DN200 |
|
| седло, тарелка (поршень), плунжер, шток: | сталь 40Х13 | |
| мембрана: | EPDM или NBR | |
| уплотнение штока: | EPDM или NBR | |
| уплотнение разгрузочной камеры: | EPDM или NBR или PTFE | |
| направляющие: | PTFE | |
| уплотнение в затворе: | EPDM или NBR DN15 — 100 «металл по металлу» DN125 — 200 |
|
| трубки импульсные: | медь | |
| штуцеры: | латунь | |
| драгоценные металлы: | не содержит | |
* Для регуляторов давления «после себя» с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого или высокопрочного чугуна с PN 2,5 МПа. Номинальное давление PN регулятора давление «после себя», температура рабочей среды и материалы деталей указываются в паспорте.
Комплектность:
- Регулятор давления прямого действия ВРПД — 1 шт.
- Трубка импульсная:
- (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ — 2 шт.
- (Ø4х1; L = 2 м) со штуцером G½ — 2 шт для DN200.
- Паспорт — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Пружина (желтая) — 1 шт.*
- Пружина (красная) — 1 шт.*
* В комплектность ВРПД DN15 — 150 входят две пружины: желтая и красная. В комплектность ВРПД DN200 входит одна пружина: желтая или красная.
Гарантийный срок — 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Технические характеристики регуляторов перепада давления ВРПД
| Наименование параметров | Значения параметров | |||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
200
|
||
| Условная пропуская способность Kvy, м3/ч (основной ряд)**** | 0,4 0,63 1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
||
| Условная пропуская способность Kvy, м3/ч (дополнительный ряд)**** | 1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 |
|
||||||
| Номинальное давление PN, МПа*** |
1,6 |
|||||||||||||
|
Диапазон настройки, МПа*
|
0,04-0,7 0,01-0,7** |
Мембранная коробка — синяя
0,04 — 0,16 — с желтой пружиной
0,1 — 0,4 — с красной пружиной
0,3 — 0,7 — с двумя пружинами |
||||||||||||
| 0,2-1,2 |
Мембранная коробка — серая
0,2 — 0,35 — с желтой пружиной
0,25 — 0,8 — с красной пружиной
0,6 — 1,2 — с двумя пружинами
|
|||||||||||||
| 0,6 -1,2 |
Мембранная коробка — серая
0,6 — 1,2 — с двумя пружинами: красной и желтой |
|||||||||||||
| 0,2 -1,6 |
Мембранная коробка — серая
0,2 — 0,5 — с черной пружиной 0,3 — 1,1 — с синей пружиной 0,5 — 1,6 — с двумя пружинами
|
|||||||||||||
|
0,04-0,16 |
0,04 — 0,16 с желтой пружиной |
|||||||||||||
|
0,1-0,4 |
0,1 — 0,4 с красной пружиной |
|||||||||||||
|
0,3-1,0 |
0,3 — 1,0 с красной пружиной |
|||||||||||||
|
Температура рабочей среды |
от +1 до +150°С |
|||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16
|
|||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6
|
|||||||||||||
|
Строительная длина, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
|
Высота, м, не более |
365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | 1270 | ||
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | 170 | ||
* Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице 1. Диапазон (0,04-0,7 МПа) в условном обозначении регулятора допускается не указывать.
** Регуляторы выпускаются по требованию заказчика.
*** Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из серого чугуна (СЧ), ковкого чугуна (КЧ) приведены в таблице 2.
**** По требованию заказчика выпускаются изделия с другими значениями Kvy.
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
| Температура рабочей среды, °С | Максимальные рабочие давления, МПа | |
|---|---|---|
| Тип чугуна | СЧ (JL1040) PN 1,6 МПа | КЧ (JS1025) PN 2,5 МПа |
| 1 | 1,6 | 2,5 |
| 120 | 1.6 | 2,5 |
| 150 | 1,44 | 2,43 |
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Средний срок службы: не менее 10 лет.
Назначенный срок службы: 10 лет с даты изготовления.
Зона нечувствительности: не более 0,02 МПа.
Постоянная времени: не более 16 с.
Примеры обозначения при заказе регулятора перепада давления прямого действия ВРПД
- Регулятор перепада давления ВРПД DN50 Kvy 25
Регулятор перепада давления ВРПД с номинальным диаметром DN50, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 25 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун, диапазоном регулирования 0,04-0,7 МПа и типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В). - Регулятор перепада давления DN50-PN1,6-Kvy25-(+1+150)-КЧ-(0,04-0,7 МПа)
Регулятор перепада давления ВРПД с номинальным диаметром DN50, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 25 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – ковкий чугун, диапазоном регулирования 0,04-0,7 МПа и типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В). - Регулятор перепада давления DN32-PN1,6-Kvy16-(+1+80)-CЧ-NBR-(0,04-07 МПа)
Пример условного обозначения и записи регулятора перепада давления ВРПД с мембраной и уплотнением штока NBR, с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 16 м³/ч, температурой рабочей среды от 1 °С до 80 °С, материалом корпуса – серый чугун.
<
Применяемость трубок импульсных:
Трубки импульсные с развальцовкой для регуляторов перепада давления ВРПД DN15-DN150 использовались до середины 2023 г.
Трубки импульсные без развальцовки для регуляторов перепада давления ВРПД DN15-DN150 используются с середины 2023 г.
В остальных регуляторах давления: ВРПД DN200, ВРДД, ВРДД-01, ВРДП-П, ВРДД-П
Используются трубки импульсные с развальцовкой!!!
Комплекты импульсных трубок с развальцовкой и без развальцовки невзаимозаменяемые!!!
Наименования трубок импульсных при продаже:
- Трубки импульсные с развальцовкой (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½: Комплект импульсных трубок для ВРПД.
- Трубки импульсные без развальцовки (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½: Комплект 01 импульсных трубок для ВРПД.
Примеры схем подключения регуляторов давления после себя

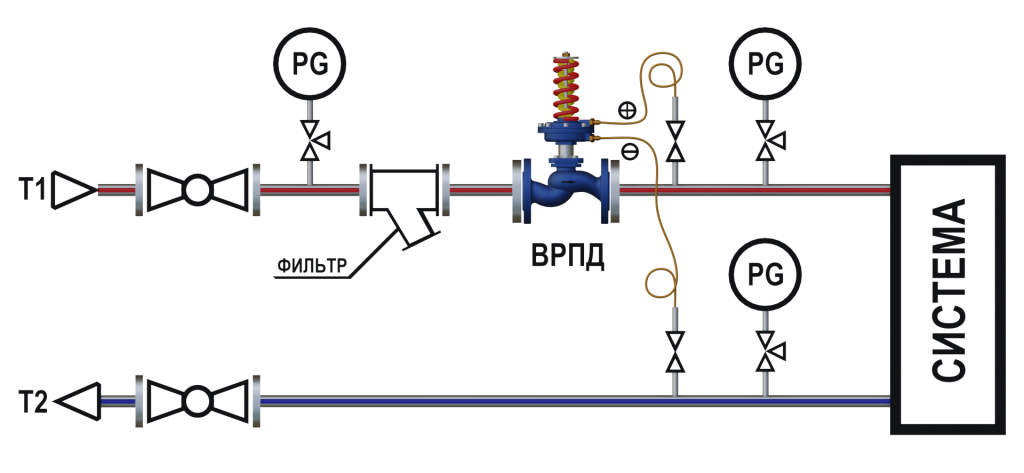

1. Установка регулятора давления «после себя» на подающем трубопроводе:

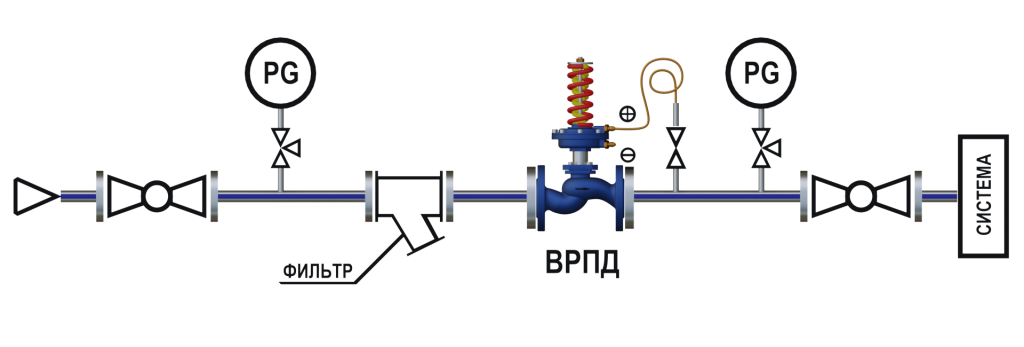

2. Установка регулятора перепада давления «после себя» на подающем водопроводе:

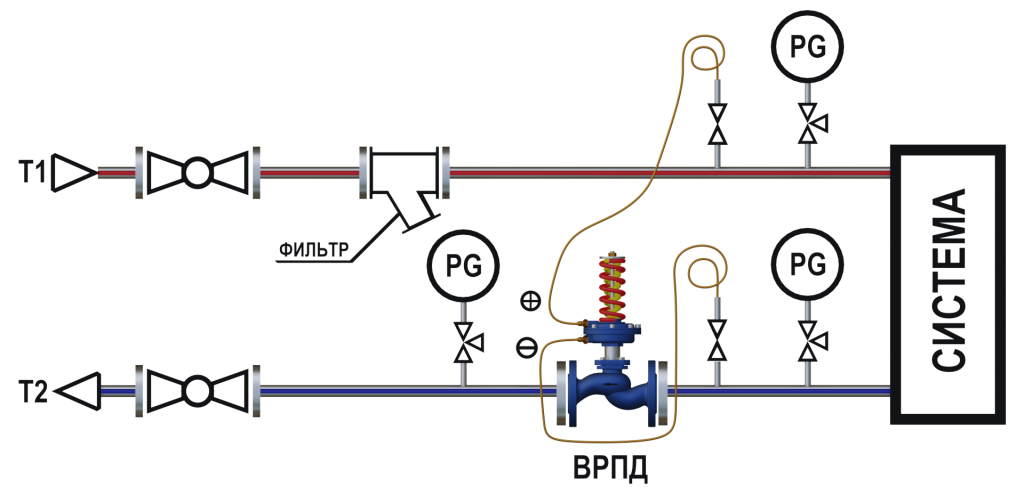

3. Установка регулятора перепада давления после себя на обратном трубопроводе:
