| ДДШ 2.821.145 ТУ
ВЫХОДНЫЕ УСТРОЙСТВА:
2 независимые контактные группы реле ~242 В, 5 А
1 транзисторный ключ 12 В, 15 мА
ОСНОВНЫЕ ФУНКЦИИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РЕГУЛЯТОРА:
- позиционное регулирование от двух независимых реле и транзисторного ключа;
- малая погрешность при измерении и регулировании;
- сигнализация состояния выходных коммутирующих элементов;
- наличие внутренней энергонезависимой памяти, позволяющей сохранять данные регулирования после выключения питания прибора;
- линеаризация сигналов от термопар в соответствии с НСХ преобразования;
- сигнализация о выходе измеряемой температуры за границы диапазона;
- связь с компьютером по интерфейсу RS-232 и последующее отображение данных измерений в табличном или графическом виде на экране компьютера, распечатка на принтере;
- наличие системы автоматического определения неисправностей;
- возможность измерения постоянного тока или напряжения;
- управление нагревом объекта коммутацией силовой сети в случае применения внешних мощных твердотельных реле;
- компенсация температуры холодных концов термопар;
- сторожевой таймер;
- сигнализация обрыва цепей датчика.
|
Тип первичного преобра-зователя |
Характе-ристика первичного преобра-зователя, НСХ |
Пределы допус-каемой основной абсолют-ной погреш-ности, ºС |
Диапазон измеряемых температур, ºС |
|
ТХА |
ХА(К) |
5 |
от – 80 до +1300 |
|
ТХК |
ХК (L) |
4 |
от – 80 до +800 |
|
ТПП |
ПП(S) |
6 |
от 0 до 1600 |
|
ТПР |
ПР(В) |
|
|
|
ТСМ |
50М (α = 0,00428 °С-1) |
2 |
от – 80 до +200 |
|
100М (α = 0,00428 °С-1) |
|||
|
ТСП |
50П (α = 0,00391 °С-1) |
3 |
от – 80 до +850 |
|
Pt50 (α = 0,00385 °С-1) |
|||
|
100П (α = 0,00391 °С-1) |
|||
|
Pt100 (α = 0,00385 °С-1) |
|||
|
ТЖК |
ЖК(J) |
4 |
от -80 до +700 |
|
Унифици-рованный сигнал |
ток (0-5) мА |
основная приве-денная погреш-ность 0,25 % |
-80 … +2000 ед |
|
ток (4-20) мА |
|||
|
напряжение (0-10) В |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
РТ2М |
|
Тип датчика, в зависимости от исполнения |
ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТСМ 50М, 100М α= 0,00428 °C-1 (W100=1,4280); ТСП 50П, 100П α= 0,00385 °C-1 (W100=1,3850), α= 0,00391 °C-1 (W100=1,3910); унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В |
|
Диапазон измеряемых температур,°С |
по типу датчика |
|
Вид индикации |
цифровая светодиодная, 4 разряда (высота цифр 14 мм) |
|
Разрешающая способность индикации, °С: |
|
|
– для температур -80,0…+999,9°С |
0,1 |
|
– для температур 1000 °С и выше |
1 |
|
Пределы допускаемой основной абсолютной погрешности, °С |
см. таблицу 1 |
|
Основная приведенная погрешность дляунифицированного сигнала, % |
0,25 |
|
Количество каналов измерения |
1 |
|
Количество каналов регулирования |
3 |
|
Закон регулирования |
2-х, 3-х позиционный |
|
Уставки |
3 независимых набора |
|
Дискретность задания уставок равна разрешающей способности индикации |
|
|
Логика работы выходных устройств |
прямой гистерезис (“нагрев”) |
|
Погрешность срабатывания выходных устройств |
не более разрешающей способности индикации |
|
Индикация замыкания контактов выходных устройств |
3 красных светодиода |
|
Сохранение в энегонезависимой памяти |
текущие уставки и поправки |
|
Связь с ЭВМ |
RS-232 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 |
IP20 |
|
Материал корпуса |
пластмасса |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.2 |
|
Диапазон рабочих температур, °С |
0…40 |
|
Питание |
~220 В; 50 Гц |
|
Потребляемая мощность, Вт, не более |
7 |
|
Габаритные размеры, мм, не более |
48х96х145 |
|
Размер окна для установки в щите, мм |
45,5х93 |
|
Масса, кг, не более |
0,65 |

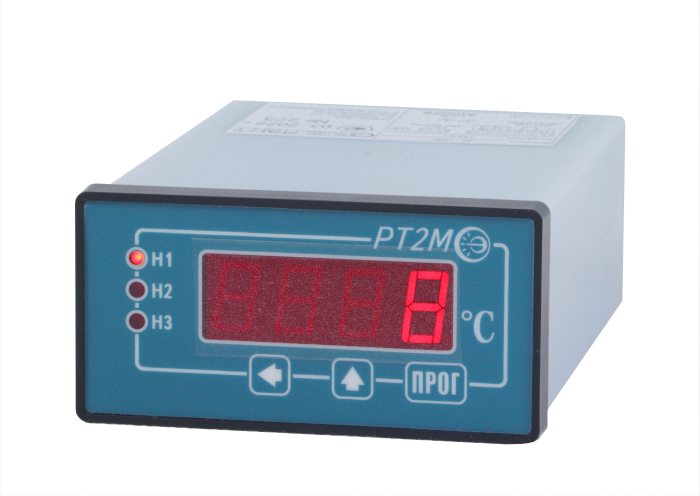

Структура регулятора температуры РТ2М
Приложение. Описание типаТип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 51099-12
https://fgis.gost.ru/fundmetrology/registry/4/items/363073
ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
– твердотельные реле
D2425 (~ 242 В, 17,5 А),
D2450 (~ 242 В, 35 А),
5П19ТМ1-10-6 (~ 242 В, 10 А),
5П19ТМ1-60-6 (~ 242 В, 30 А) для коммутации с высокой скоростью мощных нагрузок при малых помехах (могут подключаться к выходному транзисторному ключу).
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Регулятор температуры РТ2М-1-1»
Регулятор температуры РТ2М, предназначенный для работы с датчиками ТХА(К) и с интерфейсом RS-232
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«РТ2М – Х – Х»
1 2
1. Тип датчика:
1 – ТХА(K)
2 – ТХК(L)
3 – ТПП(S)
4 – ТПР(B)
5 – ТСМ 50М, α= 0,00428 °C-1 (W100=1,4280)
6 – ТСМ 100М, α= 0,00428 °C-1 (W100=1,4280)
7 – ТСП 50П, α= 0,00391 °C-1 (W100=1,3910)
8 – ТСП 50П, α= 0,00385 °C-1 (W100=1,3850)
9 – ТСП 100П, α= 0,00391 °C-1 (W100=1,3910)
10 – ТСП 100П, α= 0,00385 °C-1 (W100=1,3850)
11 – ТЖК(J)
12 – унифицированный (0-5) мА
13 – унифицированный (4-20) мА
14 – унифицированный (0-10) В
2. Наличие интерфейса RS232:
1 – есть
0 – нет
|
КОМПЛЕКТНОСТЬ: |
Кол-во |
|
регулятор температуры РТ2М |
1 шт. |
|
паспорт |
1 экз. |
|
руководство по эксплуатации |
1 экз. |
|
методика поверки |
1 экз. |
|
устройство компенсации УК (для РТ2М, работающего с термопарами ТХА, ТХК, ТПП, ТЖК) |
1 шт. |
|
комплект монтажных частей |
1 комплект |
|
соединитель 2ЕDGK- 5,08-02P-1-4 |
1 шт. |
|
соединитель 2ЕDGK- 5,08-04P-1-4 |
1 шт. |
|
соединитель 2ЕDGK- 5,08-06P-1-4 |
1 шт. |
|
программное обеспечение (для РТ2М с интерфейсом RS232) |
1 комплект |
|
кабель интерфейсный ДДШ6.644.079 (для РТ2М с интерфейсом RS232) |
1 шт. |
Руководство по эксплуатации на регулятор температуры РТ2М Методика поверки на регулятор температуры РТ2М
