Шкафы управления ТШУ

Доступность:

Нет в наличии

Шкафы управления ТШУ предназначены для управления средствами регулирования отпуска тепловой энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий.

Возможно применение ТШУ в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Конструктивно шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН или ЩМП для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками. Шкафы управления ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

Шкафы управления выполнены на базе модулей управления TTR-01, TTR-02, TTR-12 которые в автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор и, согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности.

Схемой шкафа управления предусматривается:

электропитание от сети ~220В или ~380В;
возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
поддержание температуры горячей воды на заданном уровне в системе ГВС;
регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания;
снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
поддержание температуры воздуха в помещении на заданном уровне;
трёхпозиционное управление клапаном регулирующим;
управление подпиткой в независимой системе отопления;
управление насосами в автоматическом или ручном режимах;
индикаторы работы насосов;
защита насосов от коротких замыканий и перегрузок;
защита работы насосов при отсутствии теплоносителя (сухой ход);
автоматический ввод в работу резервного насоса при неисправности основного;
попеременная работа насосов с целью обеспечения равномерного износа;
выбор активного уровня («замкнуто» или «разомкнуто») для датчиков наличия неисправности насоса и отсутствия теплоносителя в трубопроводе соответственно.

	1		2		3	4	5	6		7	8		9	10		11	12		13	14		15		16		17		18		19
ТШУ	Х	—	Х	—	Х	Х	Х	Х	—	Х	Х	.	Х	Х	.	Х	Х	.	Х	Х	—	Х	-IP	ХХ	—	ХХ	—	ХХ	—	ХХХ

	ПАРАМЕТР	ВОЗМОЖНЫЕ ЗНАЧЕНИЯ
1	Тип датчиков температуры	буква “А” – Pt1000отсутствие буквы – DS1820 (DS18B20)
2	Резервирование питания	1 – без резервирования2 – два ввода электросети и автоматический ввод резерва
1	Функциональное назначение контура 1	0 – регулирование температуры отсутствует (управление насосами) 1 – система отопления 2 – система горячего водоснабжения 3 – система теплоснабжения вентиляции 4 – подпитка вторичного контура системы отопления или системы теплоснабжения вентиляции
4	Функциональное назначение контура 2
5	Функциональное назначение контура 3
6	Функциональное назначение контура 4
7	Управление основным насосом контура 1	0 – управление насосом отсутствует 1 – напряжение 230 В, 50 Гц, защита и управление до 0,3 кВт 2 – напряжение 230 В, 50 Гц, защита и управление до 0,5 кВт 3 – напряжение 230 В, 50 Гц, защита и управление до 1,0 кВт 4 – напряжение 230 В, 50 Гц, защита и управление до 1,5 кВт 5 – напряжение 400 В, 50 Гц, защита и управление до 0,5 кВт 6 – напряжение 400 В, 50 Гц, защита и управление до 1,0 кВт 7 – напряжение 400 В, 50 Гц, защита и управление до 2,0 кВт 8 – напряжение 400 В, 50 Гц, защита и управление до 3,0 кВт 9 – напряжение 400 В, 50 Гц, защита и управление до 4,0 кВт
8	Управление резервным насосом контура 1
9	Управление основным насосом контура 2
10	Управление резервным насосом контура 2
11	Управление основным насосом контура 3
12	Управление резервным насосом контура 3
13	Управление основным насосом контура 4
14	Управление резервным насосом контура 4
15	Наличие и тип интерфейса связи	2 – RS-485 (ModBus-RTU)3 – RS-485 + Ethernet
16	Степень защиты оболочки шкафа управления	5465
17	Конструктивное исполнение модуля управления*	01 – TTR-0102 – TTR-02 (только для модификации ТШУА)12 – TTR-12 (только для модификации ТШУА)
18	Управление подпиткой	отсутствие буквы – на релейной схеме либо отсутствуетбуква «П» – модулем управления
19	Конструктивное исполнение	отсутствие букв – корпус с внутренним расположением органов управления и индикациибуквы «ЩМП» – корпус с внешним расположением органов управления и индикации
* — при исполнении 02 и 12 в шкафу также может присутствовать модуль управления TTR-01 в случаях, когда при применении двухконтурного модуля управления остается еще только один контур для управления.

ПРИМЕР ЗАКАЗА:

ШКАФ УПРАВЛЕНИЯ ТШУ-1-34-30.00-2-IP54-01

– датчики температуры DS1820 (DS18B20);

– один сетевой ввод электропитания;

– один контур теплоснабжения вентиляции с одним насосом мощностью до 1,0 кВт, напряжением 230 В, частотой 50 Гц;

– один контур подпитки вторичного контура системы теплоснабжения вентиляции без управления насосами;

– интерфейс связи RS-485 (ModBus-RTU);

– степень защиты оболочки IP54;

– на базе модуля управления TTR-01D-230;

– управление подпиткой вторичного контура системы теплоснабжения вентиляции на релейной схеме;

– корпус с внутренним расположением органов управления и индикации.

Датчик температуры ТДТ-100 (теплоносителя) — 2 шт;
Датчик температуры ТДВ-60 (воздуха) — 1 шт.

ШКАФ УПРАВЛЕНИЯ ТШУА-2-1224-77.44.44.55-2-IP54-02-П-ЩМП

– датчики температуры Pt1000;

– два ввода электросети и автоматический ввод резерва;

– один контур отопления с двумя насосами мощностью до 2,0 кВт, напряжением 400 В, частотой 50 Гц каждый;

– два контура ГВС, в каждом контуре два насоса мощностью до 1,5 кВт, напряжением 230 В, частотой 50 Гц каждый;

– один контур подпитки вторичного контура системы отопления с двумя насосами мощностью до 0,5 кВт, напряжением 400 В, частотой 50 Гц каждый;

– интерфейс связи RS-485 (ModBus-RTU);

– степень защиты оболочки IP54;

– на базе модуля управления TTR-02A-230;

– управление подпиткой вторичного контура системы отопления осуществляется модулем управления;

– корпус с внешним расположением органов управления и индикации.

Датчик температуры ТДТА-100 (теплоносителя) — 6 шт;
Датчик температуры ТДВА-60 (воздуха) — 1 шт.

Примечание: При заказе в комплекте поставки необходимо отдельной строкой указывать датчики температуры с указанием их количества и типа.

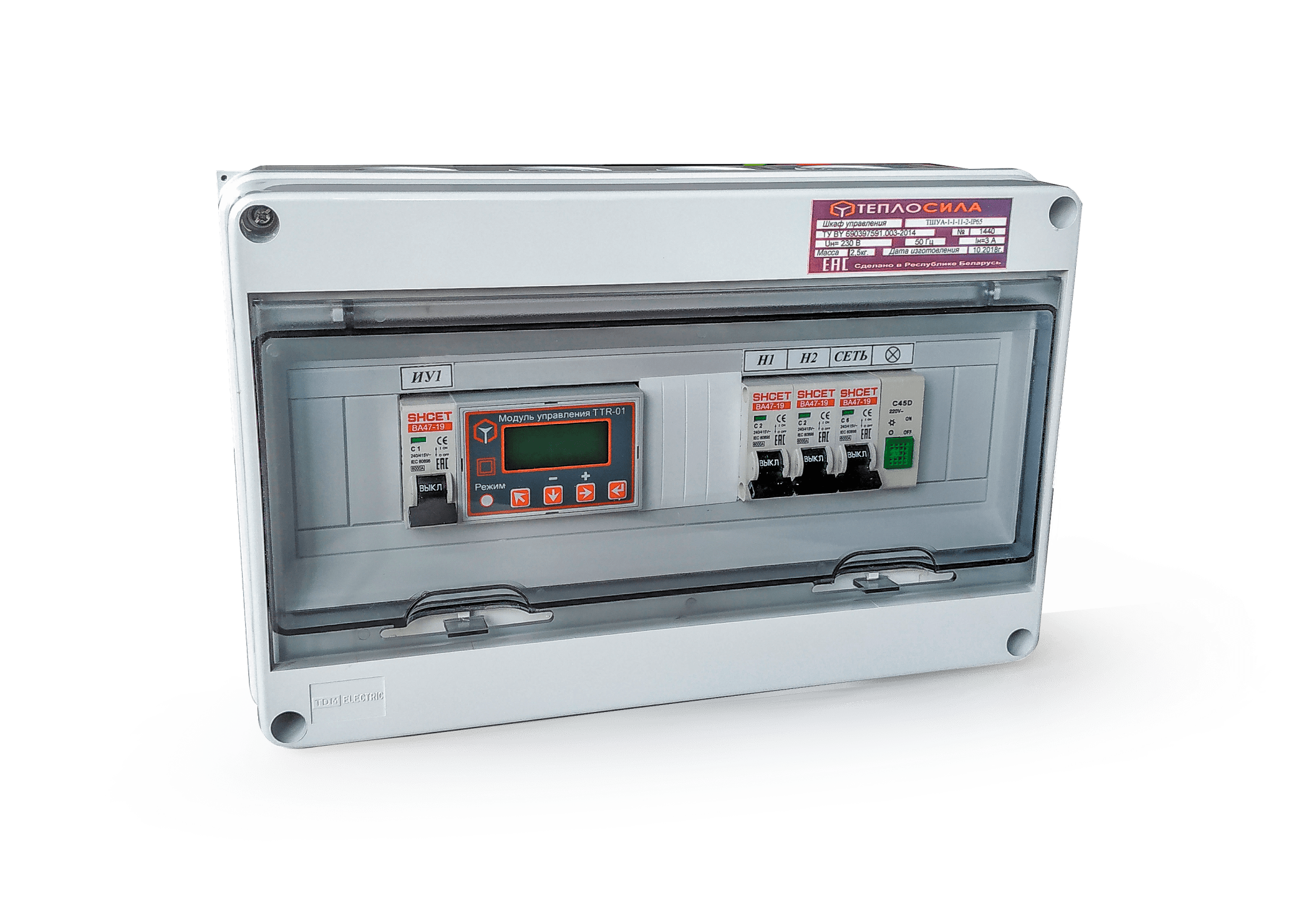

Шкаф управления в пластиковом корпусе предназначен для автоматического управления оборудованием ИТП в системах отопления и горячего водоснабжения. Конструктивно данный шкаф управления представляет собой пластиковый бокс с открывающейся передней дверцей. Внутри корпуса на DIN-рейке расположены модуль управления TTR-01А, автоматические выключатели, индикатор наличия напряжения сети. Основные преимущества данного изделия: малые габаритные размеры, удобство и простота эксплуатации, минимальный функционал и привлекательная цена.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

степень защиты корпуса IP65;
материал корпуса ПВХ;
габаритные размеры 200 х 310 х 110 мм;
1 ввод питания ~ 230 В, 50 Гц;
напряжение питания насосов 230В, 50 ГЦ;

номинальная мощность насосов не более 0,3 кВт;
тип подключаемых датчиков температуры: теплоносителя ТДТА-100 и воздуха ТДВА-60 (термопреобразователи сопротивления Pt1000);
тип интерфейса RS-485, протокол обмена ModBus-RTU;
релейный выход обобщенного сигнала “Авария”.

МОДИФИКАЦИИ ШКАФОВ УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ

ОБОЗНАЧЕНИЕ	ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ
ТШУА-1-1-11-2-IP65	Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе отопления
ТШУА-1-2-11-2-IP65	Управление одним регулирующим клапаном и двумя насосами по схеме “рабочий/ резервный” в системе ГВС
ТШУА-1-1-10-2-IP65	Управление одним регулирующим клапаном и одним насосом в системе отопления
ТШУА-1-2-10-2-IP65	Управление одним регулирующим клапаном и одним насосом в системе ГВС
ТШУА-1-1-00-2-IP65	Управление одним регулирующим клапаном в системе отопления
ТШУА-1-2-00-2-IP65	Управление одним регулирующим клапаном в системе ГВС
ТШУА-1-11-00.00-2-IP65	Управление двумя регулирующими клапанами в системе отопления
ТШУА-1-22-00.00-2-IP65	Управление двумя регулирующими клапанами в системе ГВС
ТШУА-1-12-00.00-2-IP65	Управление одним регулирующим клапаном в системе отопления и одним регулирующим клапаном в системе ГВС

ПРИМЕР ЗАКАЗА ШКАФА УПРАВЛЕНИЯ В ПЛАСТИКОВОМ КОРПУСЕ:

ШКАФ УПРАВЛЕНИЯ ТШУА-1-1-11-2-IP65
– шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, одним контуром отопления с одним регулирующим клапаном, с двумя насосами мощностью до 0,3 кВт и напряжением 230 В, с частотой 50 Гц. интерфейсом RS-485 и степенью защиты оболочки IP65 — 1шт;
Датчик температуры ТДТА-100 (теплоносителя) — 2 шт;
Датчик температуры ТДВА-60 (воздуха) — 1 шт.

ШКАФ УПРАВЛЕНИЯ ТШУА-1-22-00.00-2-IP65
– шкаф управления в пластиковом корпусе на базе модуля управления TTR-01А-230, с одним сетевым вводом, двумя контурами ГВС с одним регулирующим клапаном, интерфейсом RS-485 и степенью защиты оболочки IP65 — 1шт.;
Датчик температуры ТДТА-100 (теплоносителя) — 2 шт.
