Шкафы ВШУ для управления приточной вентиляцией

Купить шкафы ВШУ для управления приточной вентиляцией

Шкафы ВШУ используются для автоматического управления установками приточной вентиляции.

Устройство ВШУ

Шкафы ВШУ выполнены на базе контроллеров ВТР 210И.

Состав оборудования системы приточной вентиляции, подключаемого к ВШУ

• электропривод клапана регулирующего;
• электропривод жалюзи;
• нагреватель жалюзи;
• приточный вентилятор;
• датчики температуры (один датчик наружного воздуха и три датчика погружных);
• датчик пожарной сигнализации;
• датчик фильтра;
• датчик работы вентилятора.

Обеспечивается сигнализация отказов, диагностируемых контроллерами ВТР 210И (включение звонка или фонаря) и дистанционное включение или выключение системы.

Основные функции шкафа ВШУ

• Управление исполнительным механизмом (клапаном), регулирующим подачу теплоносителя в калорифер.
• Управление вентилятором и электроприводом жалюзи (задаваемая пользователем задержка на включение для прогрева калорифера, автоматическое отключение при снижении температуры обратной воды или температуры приточного воздуха ниже заданной, обеспечивающее защиту от замораживания калорифера).
• Поддержание заданной пользователем температуры приточного воздуха.
• Контроль за температурой обратной воды, обеспечивающий защиту от замораживания калорифера и ограничение температуры графиком Тобр.=f(Т наружного воздуха), задаваемым пользователем.
• Автоматическое включение режима «ЛЕТНИЙ» при температуре наружного воздуха, задаваемой пользователем.

Основные схемы подключения шкафов ВШУ для приточной вентиляции.

Технические характеристики шкафа ВШУ для управления приточной вентиляцией

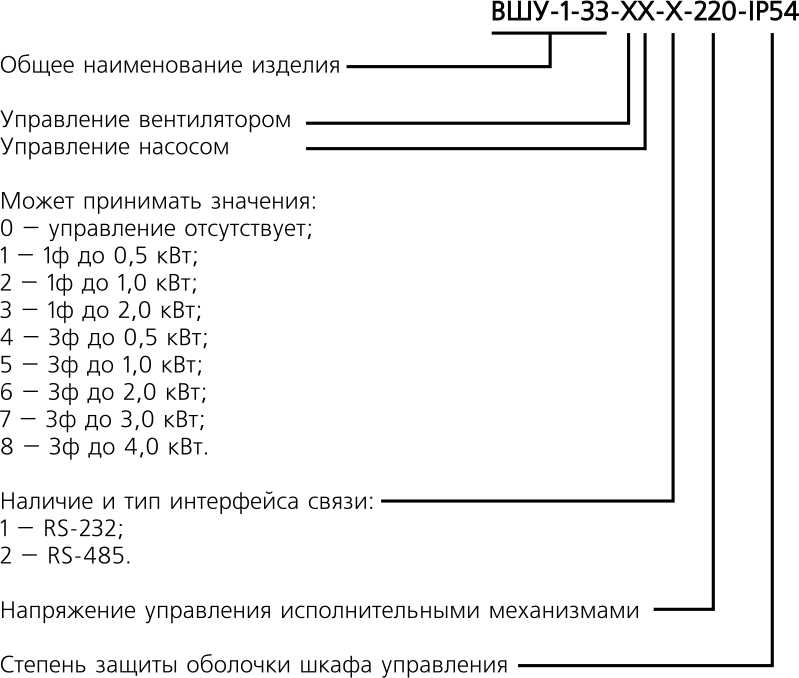

Обозначение при заказе ВШУ для приточной вентиляции

Основные схемы подключения шкафов ВШУ для приточной вентиляции вы можете посмотреть ЗДЕСЬ.
