Цена по запросу.
Скачать полное описание
Технические характеристики
|
Номинальный диаметр DN |
15–25 |
|
Условное давление PN |
16 |
|
Максимальная температура рабочей среды |
200°С — для И331 |
| 280°С, 250°С* – для И333 | |
|
Применение |
В линиях отвода конденсата после конденсатоотводчика |
|
Тип присоединения |
Резьбовое G |
| Фланцевое по ГОСТ 33259-2015 |
* — на сжатый воздух
Массогабаритные характеристики
 |
 |
|
|

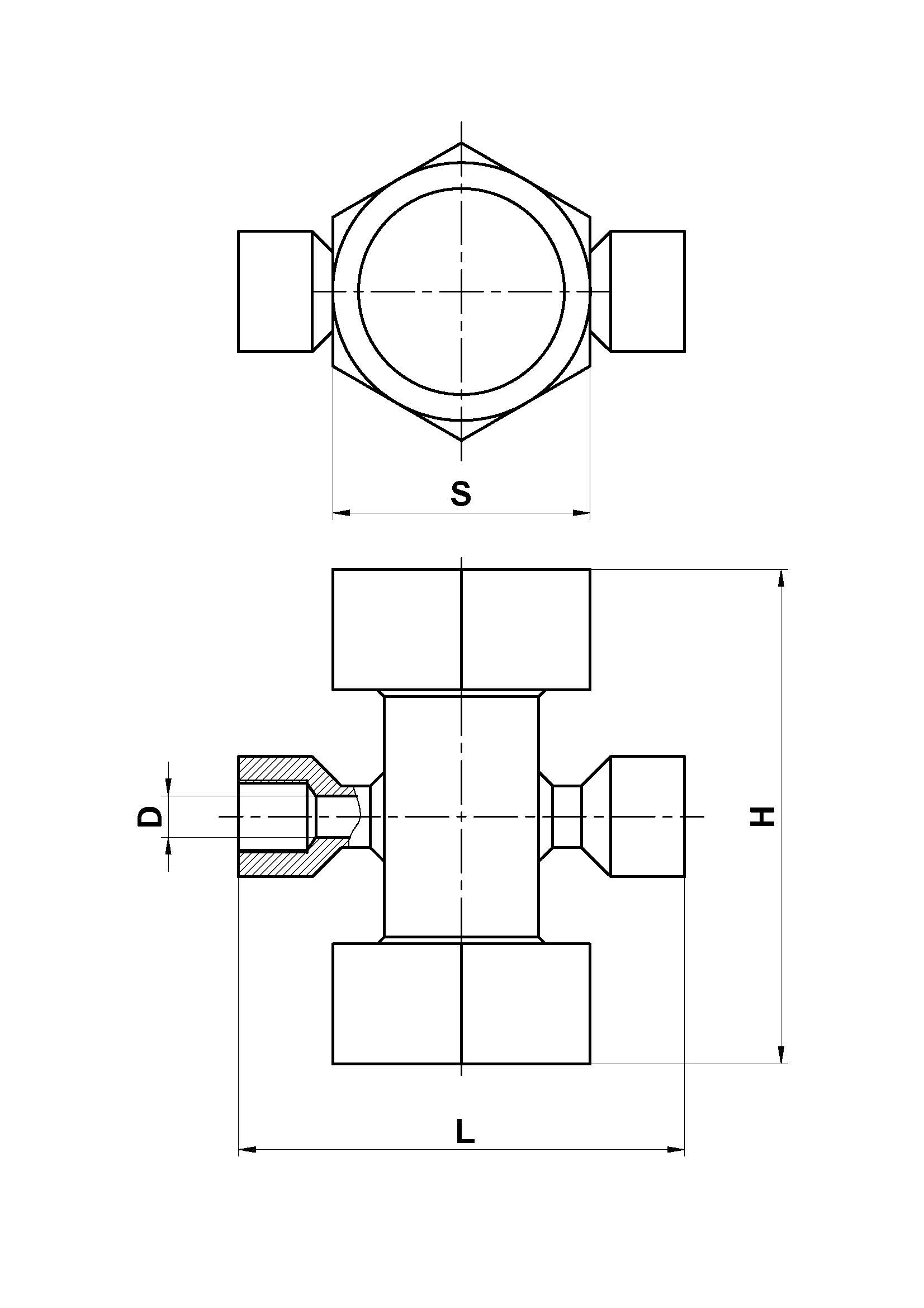

И331 (резьбовое исполнение) |

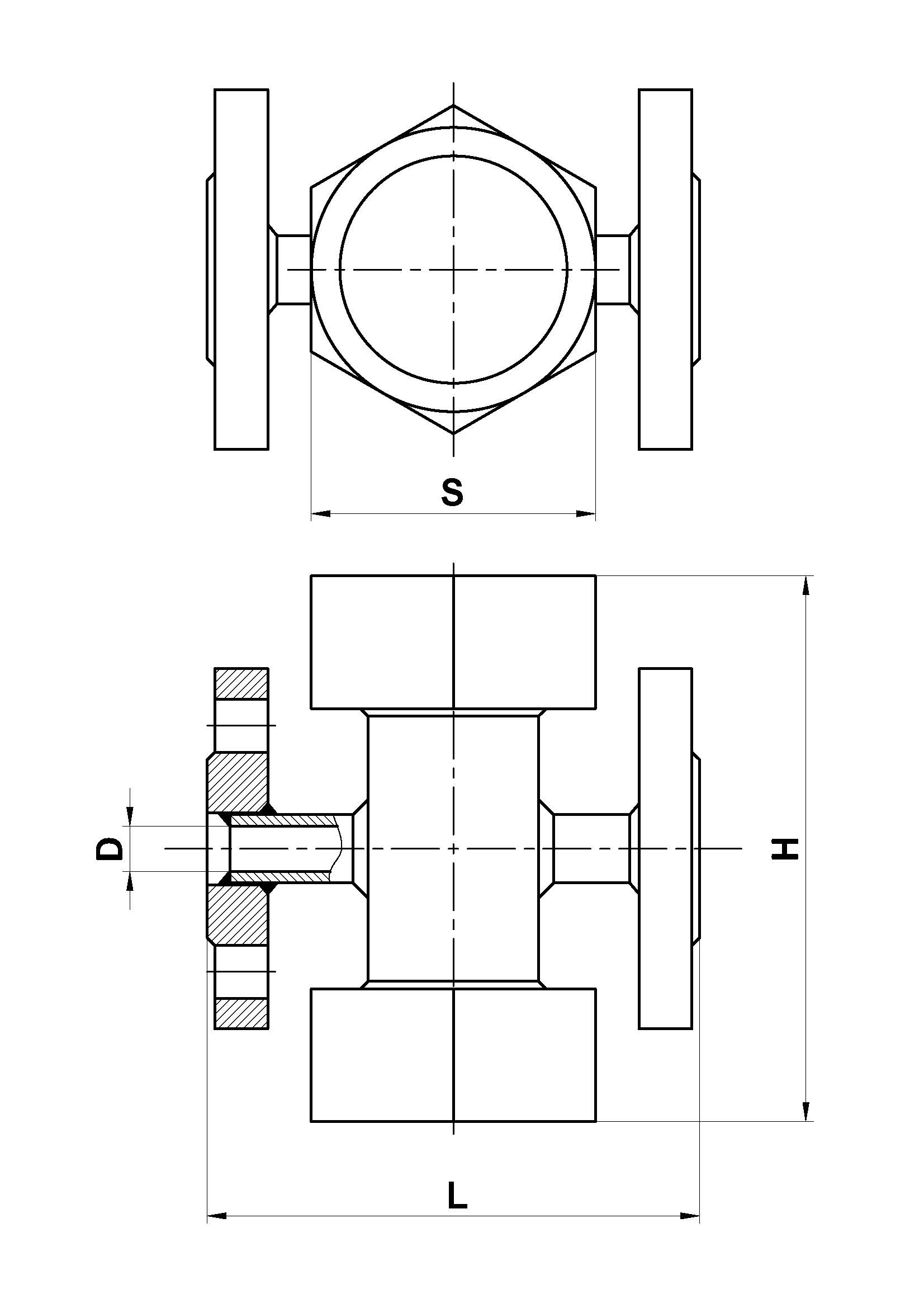

И333 (фланцевое исполнение) |
| DN | D, мм | L, мм | H, мм | S, мм | Масса, кг | ||
| резьбовой | фланцевый | резьбовой | фланцевый | ||||
| 15 | 15 | 130 | 130 | 144 | 75 | 2,3 | 3,0 |
| 20 | 20 | 150 | 150 | 144 | 75 | 2,5 | 4,6 |
| 25 | 25 | 160 | 160 | 144 | 75 | 2,7 | 6,5 |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
|
И331, И333 |
И351, И353 |
||
|
1 |
Корпус |
Сталь 20 |
Нерж. сталь 12Х18Н10Т |
|
2 |
Крышка |
Сталь 20 |
Нерж. сталь 12Х18Н10Т |
|
3 |
Стекло |
Боросиликатное закаленное |
|
|
4 |
Прокладка |
Графлекс |
|
|
5 |
Уплотнение * |
PTFE |
|
* — для систем сжатого воздуха
Скачать
Скачать для систем сжатого воздуха
Скачать отказное письмо
АСТА И331 DN15 резьба скачать
АСТА И331 DN20 резьба скачать
АСТА И331 DN025 резьба скачать
АСТА И333 DN15 резьба скачать
АСТА И333 DN20 резьба скачать
АСТА И333 DN25 резьба скачать
