Стекло смотровое из углеродистой стали АСТА И333

Стекла смотровые предназначены для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, следовательно, большей потери энергии. Устанавливаются за конденсатоотводчиком.

Особенности конструкции

 Конструкция с двойным стеклом обеспечивает лучшую видимость процесса

 Двойная система уплотнения

 Не требует обслуживания

 Боросиликатное стекло для работы на паре

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: КИП

Полезные материалы:

Оставить заявку на подбор

Описание

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15–25
Условное давление PN	16
Максимальная температура рабочей среды	280°С, 250°С*
Применение	В линиях отвода конденсата после конденсатоотводчика
Тип присоединения	Фланцевое по ГОСТ 33259-2015

* – на сжатый воздух

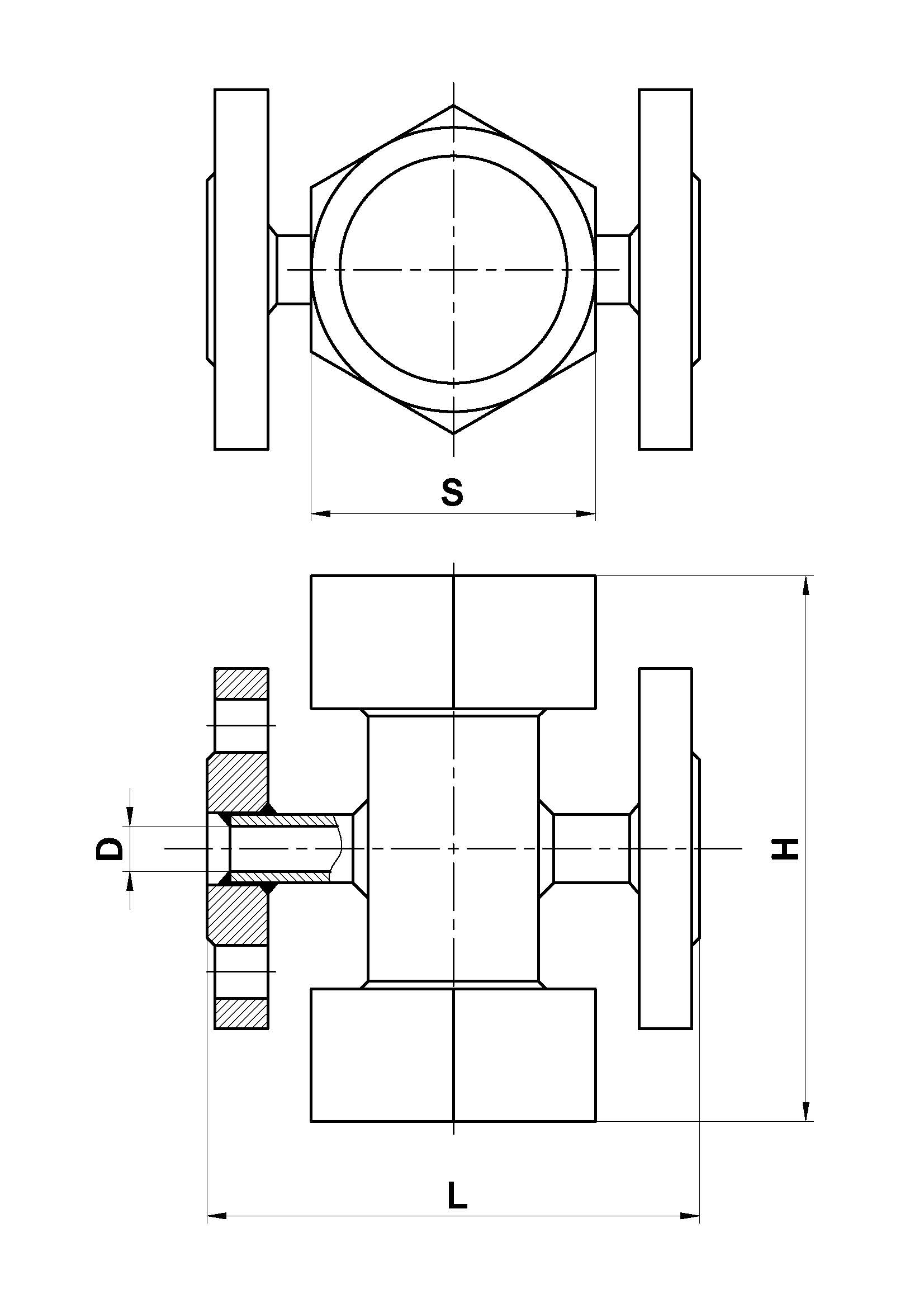

Массогабаритные характеристики

DN	D, мм	L, мм	H, мм	S, мм	Масса, кг
15	15	130	144	75	3,0
20	20	150	144	75	4,6
25	25	160	144	75	6,5

Спецификация материалов

№	Наименование	Материал
1	Корпус	Сталь 20
2	Крышка	Сталь 20
3	Стекло	Боросиликатное закаленное
4	Прокладка	Графлекс
5	Уплотнение *	PTFE
