Купить теплообменники пластинчатые ВТ для отопления и ГВС
Назначение: для осуществления процессов теплообмена в системах отопления, вентиляции и горячего водоснабжения зданий между различными средами (вода, водные растворы этиленгликоля, пропиленгликоля, нейтральные жидкости, пар).
Также подходит для нагрева и охлаждения жидкости и парообразных сред в различных технологических процессах, в т. ч. в пищевой промышленности (теплообменник применяется в составе пастеризованных установок), металлургической промышленности, машиностроении (охлаждает станки) и т.д.
Важно!
Оборудование не подходит для эксплуатации во взрывоопасной, пожароопасной или токсичной среде.
Теплообменники:
- разборные (требуют периодического обслуживания. Их конструкция позволяет легко разбирать и чистить устройства, что значительно продлевает срок службы и повышает эффективность);
- полуразборные (подходят для технологических процессов, где доступ к внутренним компонентам требуется реже, но качество теплообмена остается на высоком уровне).
Технические характеристики теплообменника пластинчатого ВТ
| Наименование показателя, единицы измерения | Значение показателя для теплообменника с пластинами типоразмеров | |||||||
| 0,06 | 0,14 | 0,2 | 0,25 | 0,27 | 0,31 | 0,36 | 0,41 | |
| Диаметр присоединения, мм
для типов присоединения |
||||||||
| -фланцевое на плите | 32*, 40*, 50* | 100 | 50,65,80 | 100 | 100 | 100 | ||
| -фланцевое на патрубке | 25,32,
40,50 |
32,40,50 | 50,65,80 | 100,80,125,150 | 50,65,80, 100* | 100, 80,125,150 | 100,80,125, 150 | 100, 80,125, 150 |
| резьбовое на патрубке | 25,32,
40,50 |
32,40,50 | 80 | 65, 80 | ||||
Межосевое расстояние присоединительных патрубков, мм
|
130 394 |
120 882 |
182 772 |
250 802 |
192 880 |
235 833 |
235 958 |
235 1083 |
| Максимальное количество пластин, шт | 123 | 258 | 360 | 368 | 254 | 368 | 368 | 368 |
| Максимальная площадь, м2 | 8,0 | 45,0 | 72,0 | 92,0 | 70,0 | 116,0 | 136,0 | 156,0 |
Материал пластин: нержавеющая сталь AISI 304, AISI 316
Пример обозначения при заказе теплообменников пластинчатых ВТ
Разборный теплообменник
Теплообменник ВТ-0,2-10/9 — 19 — DN 50 — Ц — теплообменник ВТ с типоразмером пластин 0,2; с количеством секций первого хода — 10 шт., количеством секций второго хода — 9 шт.; суммарное количество секций теплообменника — 19 шт.; номинальный диаметр патрубков — 50 мм; теплообменник с циркуляционным (Ц) патрубком.

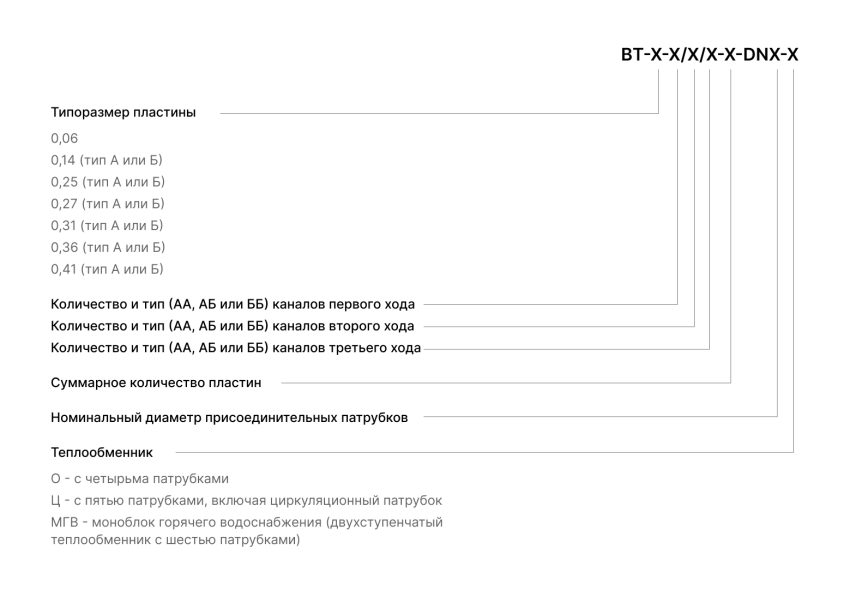

Полуразборный теплообменник
Теплообменник ВТ-0,14-26ББ/26ББ — 53 — DN 50 — Ц — теплообменник ВТ с типоразмером пластин 0,14; с количеством пластин 26 шт. типа Б первого хода; количеством пластин 26 шт. типа Б второго хода; суммарное количество пластин теплообменника 53 шт.; номинальный диаметр патрубков — 50 мм; теплообменник с циркуляционным (Ц) патрубком.
Особенности конструкции пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из большого количества гофрированных пластин из нержавеющей стали. Элементы плотно прижаты друг к другу. А в качестве уплотнительного герметичного материала используется износостойкая эластичная резина. Такое оборудование выдерживает давление до 1,6 МПа.
Греющая (теплоноситель) и нагреваемая среда в теплообменнике движутся по двум разным потокам, которые не контактируют между собой. Жидкости циркулируют с разных сторон пластинок. Гофрированная поверхность греется за счет теплового носителя и передает тепло холодной воде.
При этом количество пластин может быть разным — зависит от температурного графика, допустимых значений перепадов давления, тепловой производительности аппарата.
Плюсы использования теплообменников для отопления и ГВС
- Высокий коэффициент теплопередачи при относительно небольших габаритах.
- Простой монтаж за счет компактности, что позволяет снизить энергозатраты на установку.
- Пластинчатые теплообменники — единственно возможное решение для установки в ИТП (в индивидуальных тепловых пунктах).
- Ремонтопригодность, отсутствие простоев в случае повреждения пластин. Если в рабочем канале обнаружен дефект, можно демонтировать несколько пластинок. При этом оборудование будет функционировать без существенных изменений в технических характеристиках.
- Минимальные теплопотери. Причина — отсутствие внешних теплопередающих поверхностей.
- Устойчивость к вибрационным нагрузкам, гидроударам, перепадам давления.
Еще одно преимущество аппаратов — возможность использования механической чистки при загрязнении пластин.
Почему стоит купить теплообменники пластинчатые
На все модели приборов предоставляется официальная гарантия.
Завод «ВОГЕЗЭНЕРГО» рассчитывает и изготавливает теплообменные аппараты с учетом требований клиента и условий эксплуатации (под любые нагрузки и температурные графики), что позволяет предлагать оборудование различной конструкции и назначения.
Изготовление теплообменников
Секции изготовлены из сварных попарно пластин. Теплообменники рассчитываются и изготавливаются с учетом потребностей и условий конкретного заказчика.
