Теплосчетчик CКМ-2 предназначены для:
- измерения параметров теплоносителя и вычисления количества тепловой энергии в системах теплоснабжения, в том числе в системах отопления, горячего водоснабжения, приточной вентиляции;
- отображения времени наработки, текущего времени, текущих, итоговых и аварийных значений физических величин;
- формирования и хранения в энергозависимой памяти, архивов параметров теплоносителя, архивов нештатных ситуаций, различных выходных сигналов пропорциональных расходу (импульсный и токовый выход)
Область применения теплосчетчика СКМ 2
Теплосчетчики и счетчики воды СКМ-2 применяются на предприятиях тепловых сетей, ИТП жилых, общественных и производственных зданий, ЦТП, источниках теплоты, узлах технического и коммерческого учета воды.
Теплосчетчик (вычислитель) может работать в системах диспетчеризации по проводным, оптическим, Ethernet, GSM/GPRS каналам. Теплосчетчик может работать: с серийно выпускаемыми GSM/GPRS модемами (Siemens Мс35, Взлет АССВ-030, IRZ ATM-21), системой сбора информации Индел, концентратором данных EN Reader и другими системами диспетчеризации, поддерживающими протоколы передачи данных M-Bus и ModBus RTU.
Состав теплосчетчика СКМ 2
а) вычислитель СКМ-2 — двухканальный или многоканальный;
б) до пяти счетчиков-расходомеров с импульсным сигналом ВИРС-М, ВИРС-У производства ООО «ВОГЕЗЭНЕРГО» либо расходомеров иных производителей;
в) до шести термопреобразователей сопротивления Pt100 (100П) или Pt500 (500П) по СТБ ЕН 60751;
г) до шести преобразователей давления с выходным токовым сигналом п о ГОСТ 260011.
Пример заказа теплосчетчика и счетчика воды СКМ 2
Теплосчетчик и счетчик воды СКМ-2 М50 У50.25.20 в составе
- вычислитель СКМ-2 (система U1, A1) — 1 шт;
- счетчик-расходомер электромагнитный ВИРС-М DN50 — 1 шт,
- счетчик-расходомер ультразвуковой ВИРС-У DN50 — 1 шт;
- счетчик-расходомер ультразвуковой ВИРС-У DN25 — 1 шт
- счетчик-расходомер ультразвуковой ВИРС-У DN20 — 1 шт
- комплект термопреобразователей сопротивления — 2 шт.
Технические характеристики вычислителя СКМ-2
- каналы измерения расхода — 5 (для двухканального — 2);
- каналы измерения температуры — 6 (для двухканального -3);
- каналы измерения температуры — 6 (для двухканального -2);
- диапазон измерения температур от 0 до 150°С;
- диапазон измерения разности температур от 2 до 150°С;
- входные сигналы измерения давления 0 — 5 мА, 0 — 20 мА, 4 — 20 мА;
- программируемый вес входного импульса расходомера;
- ведение календаря и учет текущего времени;
- возможность ведения учета одновременно в двух независимых системах теплопотребления;
- длина линий связи «расходомер — вычислитель» и «термопреобразователь — вычислитель» — до 400 м;
- возможность измерения или программирования значений давления;
- ведение архива часового, суточного, месячного, нарастающим итогом, нештатных ситуаций;
- отображение итоговых, текущих и архивных значений;
- отображение и возможность изменения конфигурации теплосчетчика пользователем;
- учет времени работы при включенном питании;
- учет общего времени нормальной работы хотя бы одной системы;
- учет общего времени нормальной работы отдельно 1-ой и 2-ой системы;
- учет времени неисправности каждого преобразователя расхода или температуры;
- учет времени неисправности отдельно 1-ой и 2-ой системы;
- учет времени выхода значений расхода, температуры и разности температур теплоносителя за установленные пределы;
- интерфейсы: ИК-порт, RS232, RS485, M-bus, CL, протоколы обмена — M-bus, Modbus RTU, Modbus TCP;
- питание вычислителя — от сети переменного тока 230 В.
| Характеристика | Значение |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP65 |
| Климатические условия при эксплуатации: — температура окружающей среды, °С: — относительная влажность окружающего воздуха, % — атмосферное давления, кПа: |
от 5 до +55 до 93, при температуре 25 °С от 84,0 до 106,7 |
| Масса, кг, не более: | 1,5 |
| Средний срок службы, лет, не менее: | 12 |

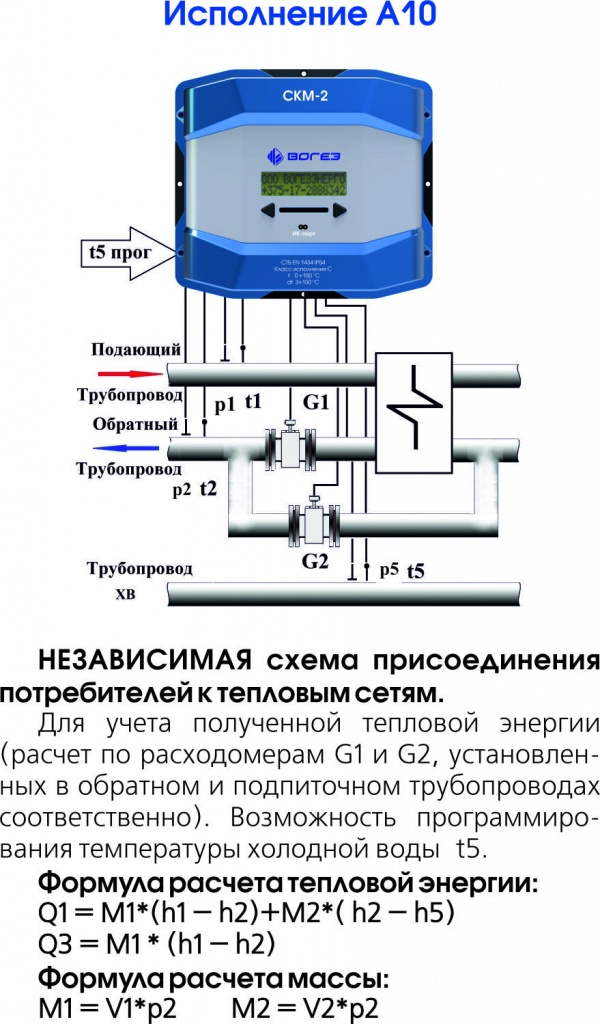

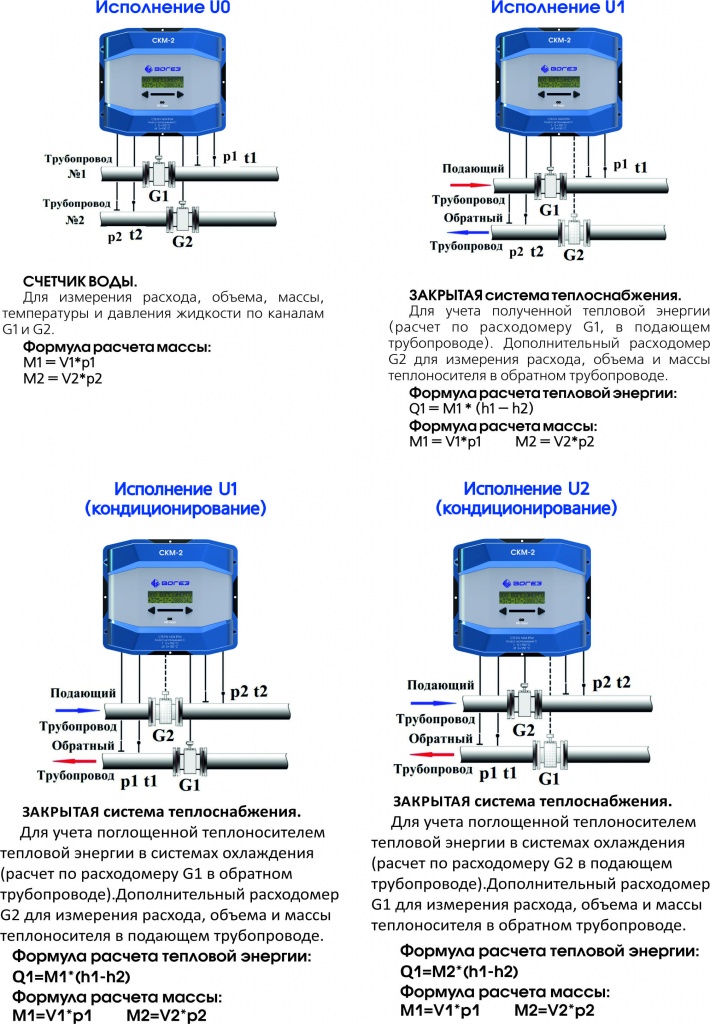

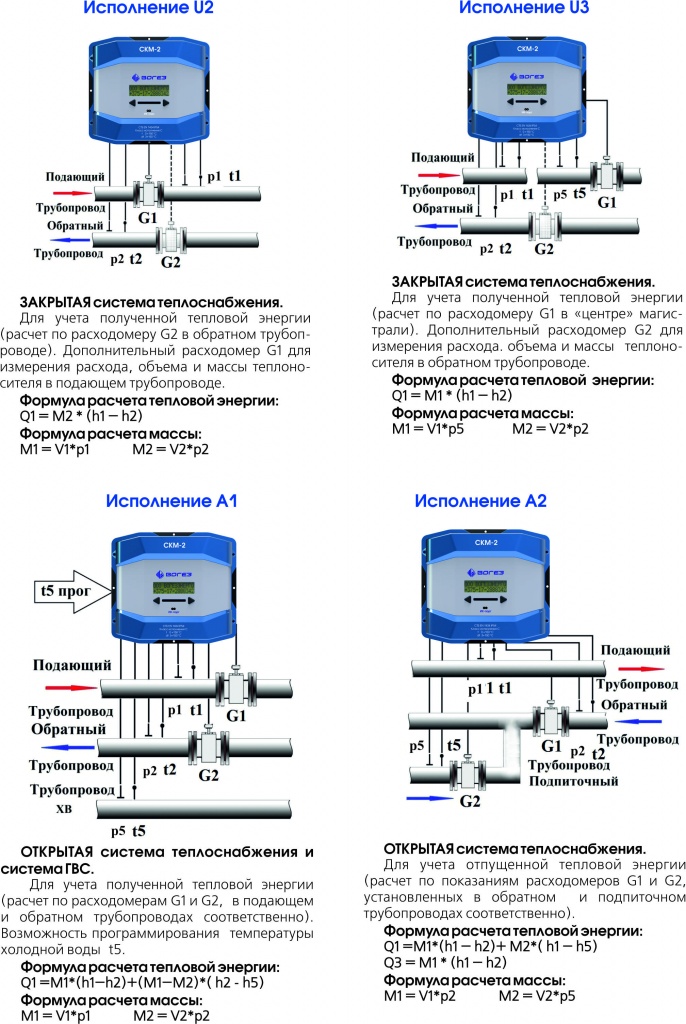

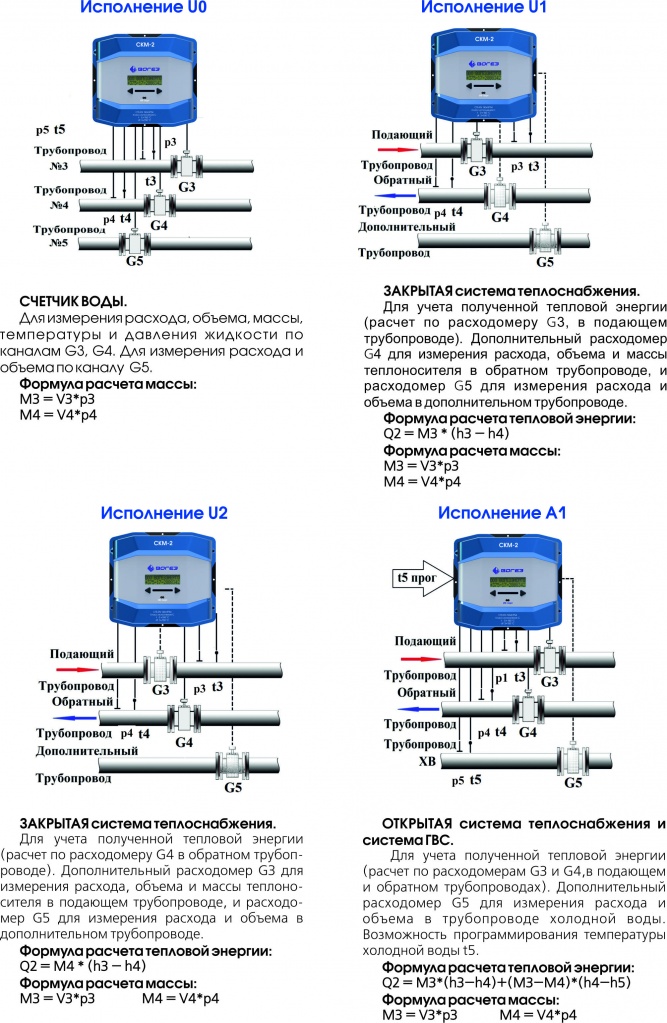

Исполнения теплосчетчиков СКМ 2
Теплосчетчики и счетчики воды могут измерять тепловую энергию и другие параметры жидкости одновременно в двух независимых системах теплоснабжения. Теплосчетчики имеют несколько исполнений, обозначений, назначений и формул расчета тепловой энергии.
