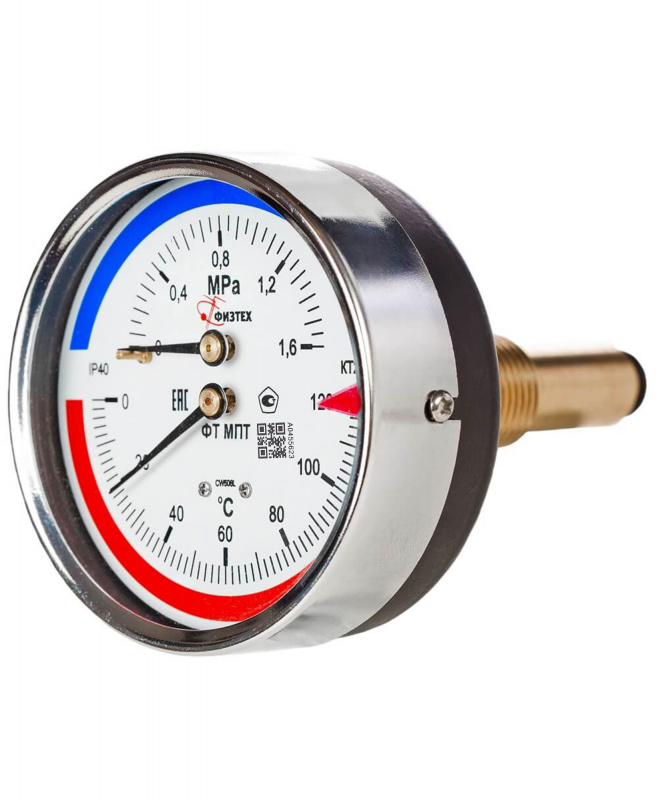

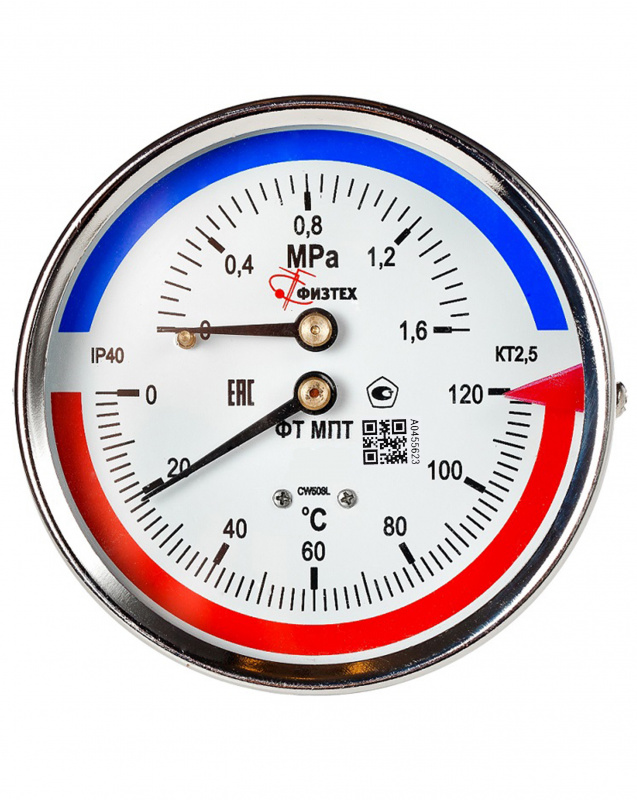

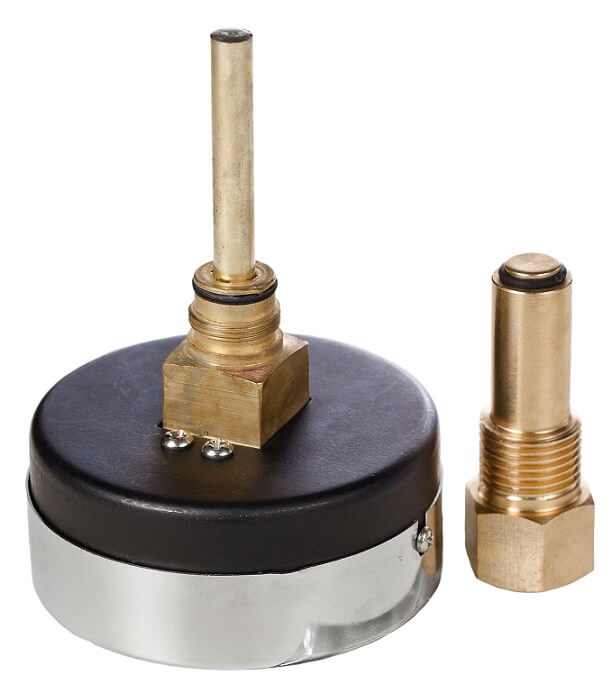

ХарактеристикиТермоманометр предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.Номинальный диаметр корпуса– 80 мм
– 100 ммДлина погружной части, мм– 46 мм
– 64 мм
– 100 ммКласс точности2,5Степень пылевлагозащитыIP40Резьба присоединительного клапанаG1/2Диаметр гильзы присоединительного клапана, мм16 ммРазмер квадрата под ключ, мм24 ммРасположение штуцерацентрально-осевоеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСДиапазоны показаний температур, оС– от 0 до 120 оС
– от 0 до 150 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Средний срок службы10 летМасса, не более0,5 кгМатериал корпусасталь, окрашенная в черный цветОбечайкасталь хромированная, крепление винтамиСтеклотехническоеТрубчатая пружинамедный сплавШтуцер, клапан, трибко-секторный механизммедный сплавБиметаллическая пружинамедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет, с цветовым разделением секторов измерения температуры и давления -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа, кПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
МПТ (термоманометр) 0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыCвидетельство об утв. типа (OC.C.30.092.A №58215)
Размер:
344,5 кбДекларация о соответствии (ТР ТС 032)
Размер:
1,8 мбОписание типа
Размер:
6,2 мбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДокументы СНГ
украинское
Размер:
257,5 кббелорусское
Размер:
62,8 кбказахстанское (на кз) (технические манометры)
Размер:
128 кбказахстанское (на кз) (тип ФТ)
Размер:
115,3 кбказахстанское (технические манометры)
Размер:
130 кбказахстанское (тип ФТ)
Размер:
119,7 кбтуркменистанское
Размер:
29,2 кбузбекское (тип ФТ)
Размер:
103,2 кбДокументы для проектировщиков
Методика поверки манометр
Размер:
1,4 мбМетодика поверки термометр
Размер:
1,2 мбОбразцы шкал для кт.2,5
Размер:
1,4 мбРуководство по эксплуатации
Размер:
744,1 кбГабаритные чертежи прибора
Размер:
1,5 мбИсполнения и маркировки
Размер:
425,2 кбКарта заказа термоманометров ФТ
Размер:
352,3 кбКоличество делений шкалы и цена деления
Размер:
214,8 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовДокументы о поверкеРемонт термоманометров ФТ МПТРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Термоманометры
Термоманометры МПТ ОШ
Доступность:
Нет в наличии
Номинальный диаметр корпуса
– 80 мм
Длина погружной части, мм
– 46 мм
Класс точности
2,5
Степень пылевлагозащиты
IP40
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (МПа, кПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| МПТ (термоманометр) |
0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа |
