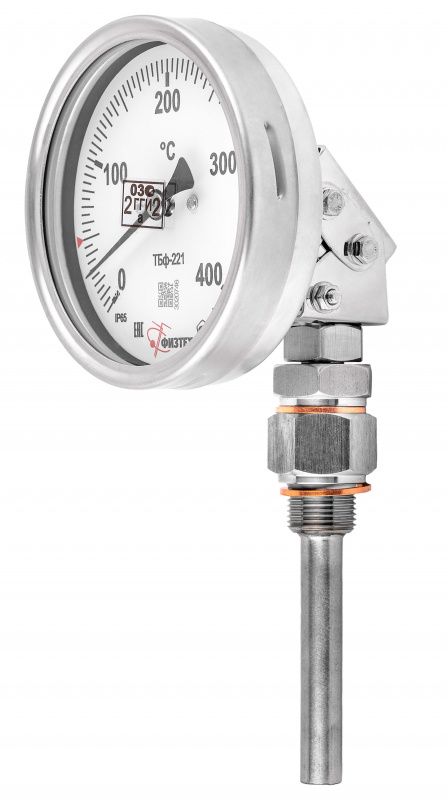

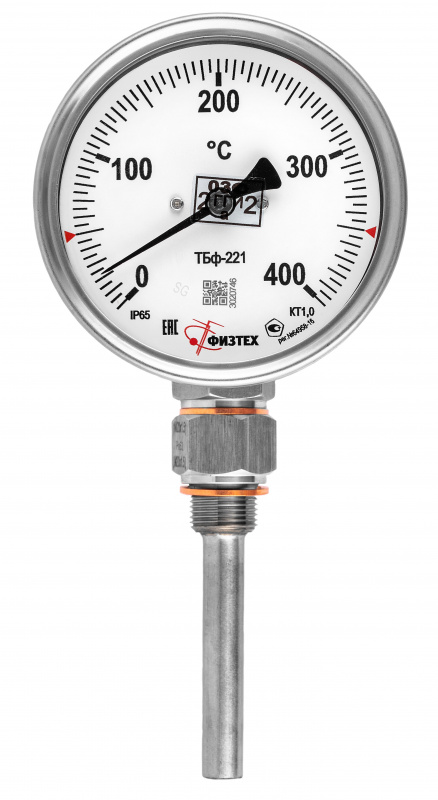

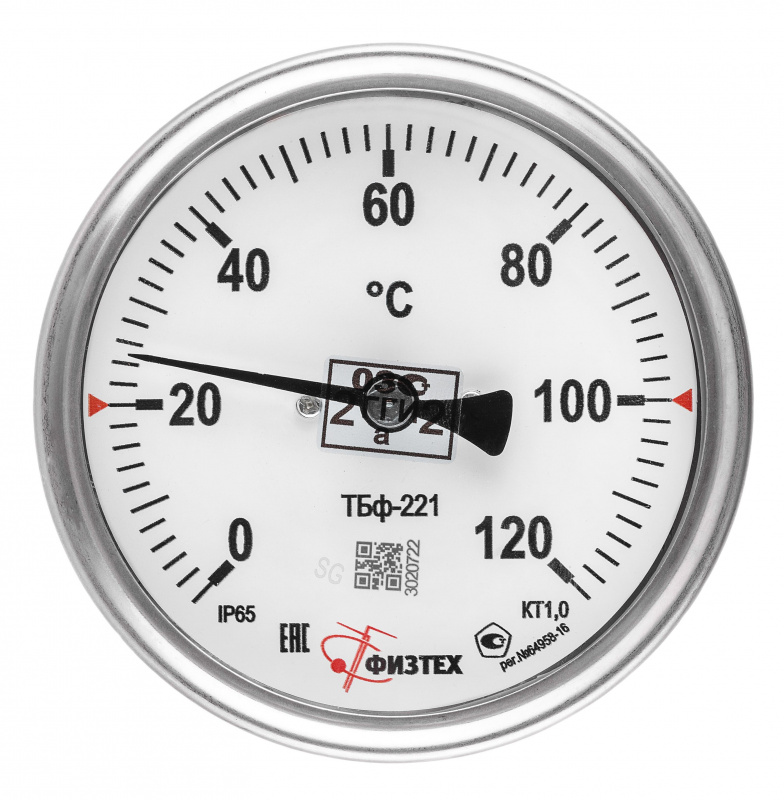

ХарактеристикиТермометры биметаллические коррозионностойкие ТБф-221 IP65 предназначены для измерения температуры жидких и газообразных агрессивных к медным сплавам сред и отображения измеренных значений на показывающем устройстве.

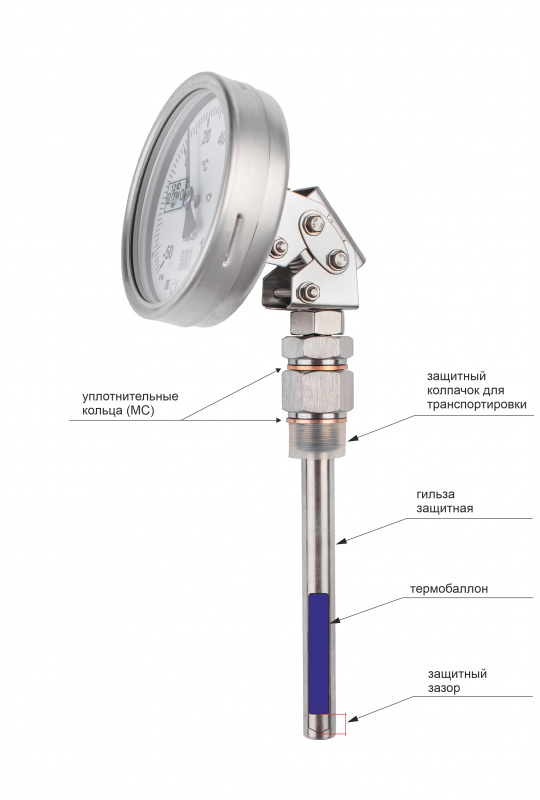

ВАЖНО! Корпус и шток (термобаллон) коррозионностойких термометров изготавливаются из нержавеющей стали, тип присоединения на штоке – фиксированная наружная резьба. При необходимости термометр комплектуется гильзой из нержавеющей стали.
ВАЖНО! Приборы поставляются с повышенной степенью пылевлагозащиты IP65, многослойным безопасным стеклом и имеют климатическое исполнение УХЛ1.
ВАЖНО! По заказу потребителя приборы могут быть изготовлены в виброустойчивом исполнении со степенью виброзащиты V4. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (ПМС-300).
ВАЖНО! По заказу потребителя и на специальных условиях приборы могут быть изготовлены со степенью пылевлагозащиты IP67.ТУ 26.51.51-402-64115539-2019
Номинальный диаметр корпуса100 мм
160 ммКласс точности– 1,0 (базовый)
– 1,5 (по заказу)Степень пылевлагозащиты– IP65 (базовая)
– IP67 (по заказу, специальные условия)Тип присоединения на штоке (термобаллоне)фиксированная наружная резьба на штоке:
– M20*1,5
– G1/2
– 1/2NPT

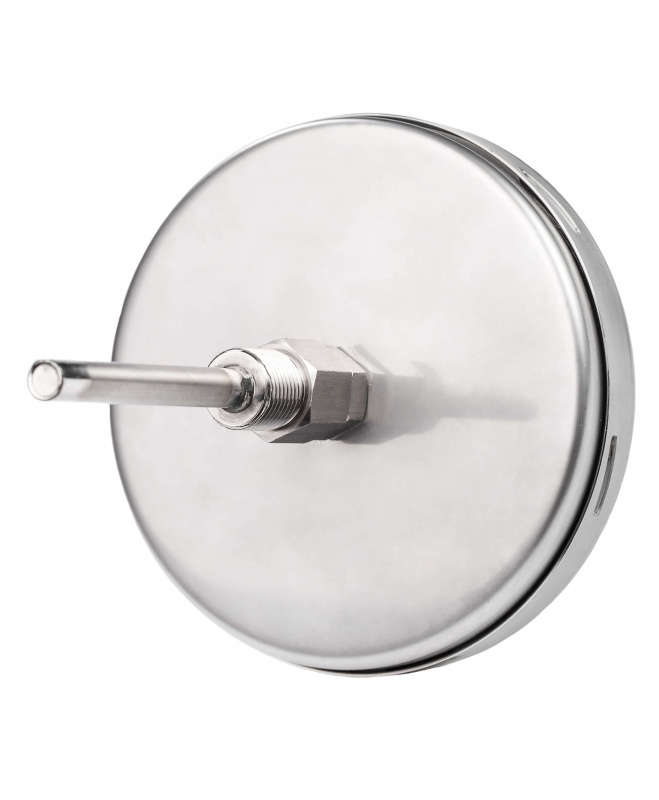

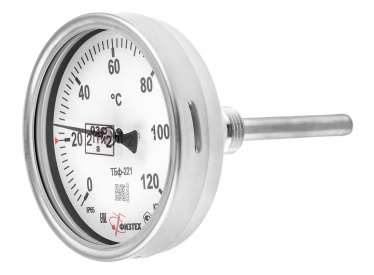

– другие резьбы по заказуМатериал штока (термобаллона)нержавеющая стальРасположение штока (термобаллона)– ОШ (осевое, сзади)

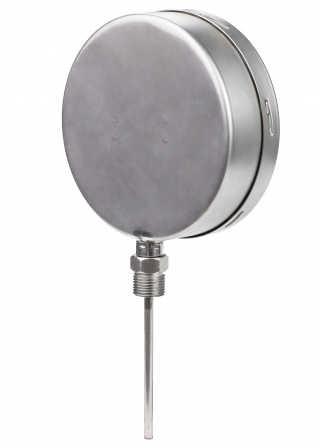

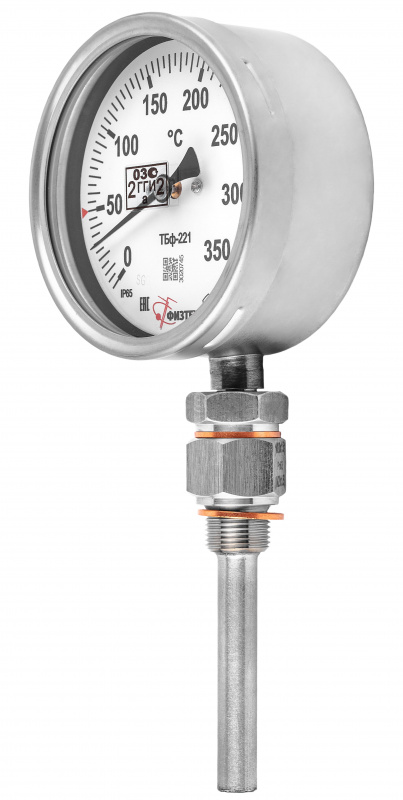

– РШ (радиальное, снизу)

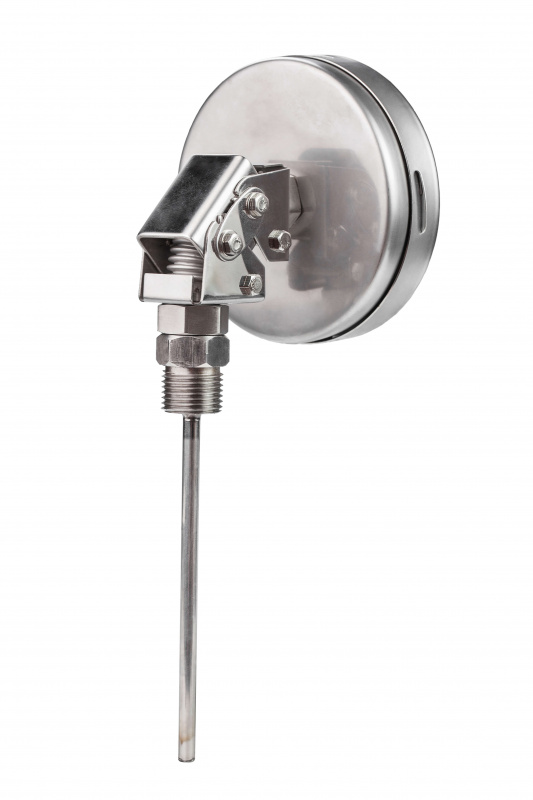

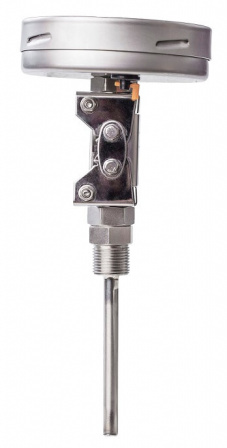

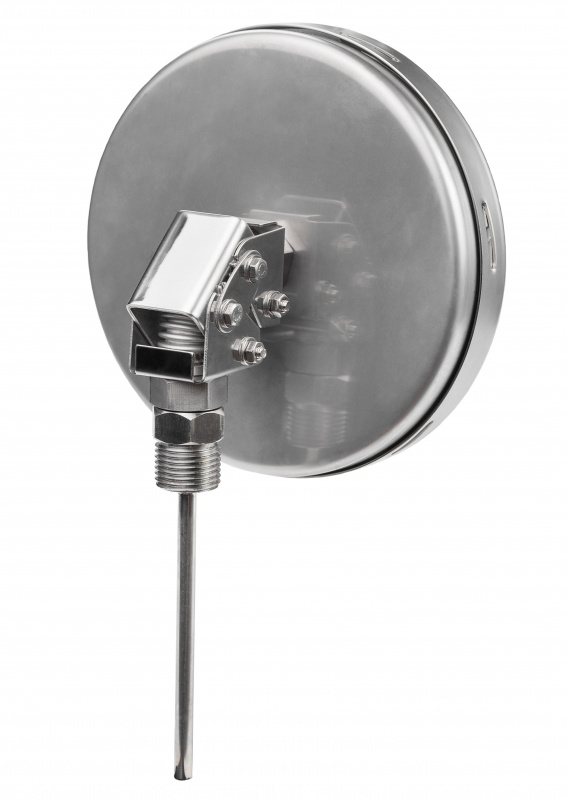

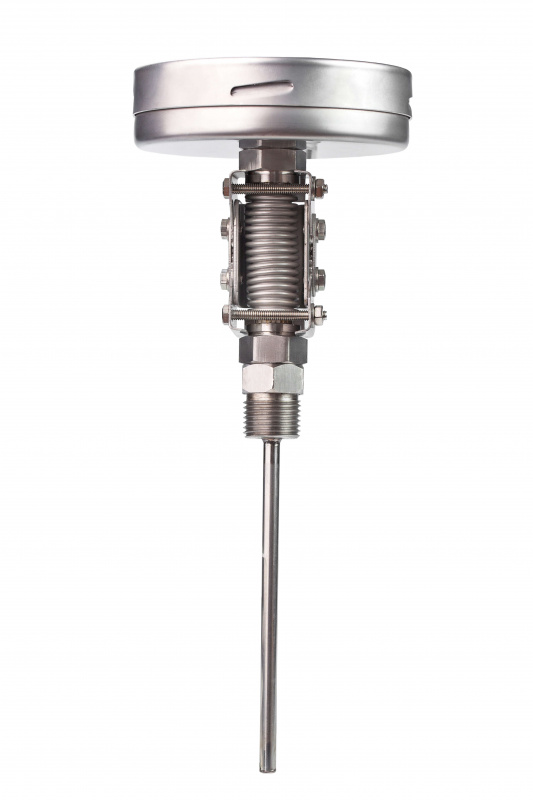

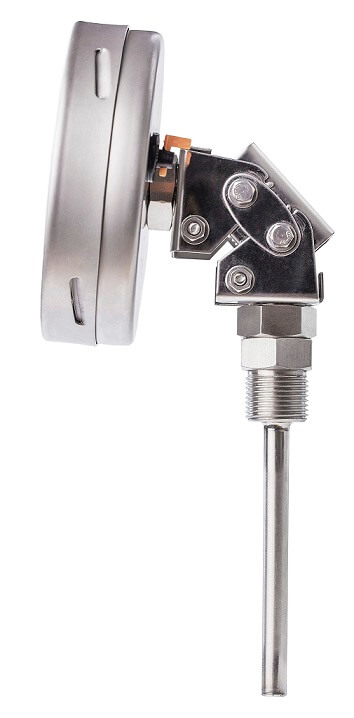

– УШ (универсальное)Диаметр штока (термобаллона), мм– *6 мм
– *8 мм
– *10 ммДлина штока (термобаллона) с учетом резьбы, ммпо заказу потребителя, согласно утвержденного прайс-листаРабочее давление измеряемой среды на штоке (термобаллоне)6,3 МПаЧувствительный элементбиметаллическая спиральРегулировканетМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекломногослойное безопасноеЦиферблаталюминиевый сплав, окрашенный в белый цветУстойчивость к климатическим воздействиямУХЛ1 по ГОСТ по ГОСТ 15150-69Диапазон температуры окружающей среды, оС– от -70 до +60 оС (без заполнения)
– от -60 до +50 оС (при заполнении ПМС-300)Виброзащищенность– группа N2 по ГОСТ 52931-2008 (без заполнения)
– группа V4 по ГОСТ 52931-2008 (при заполнении ПМС-300)Масса не более, кгd.100 – 1,0 кг
d.160 – 1,2 кгСредний срок службы8 лет -

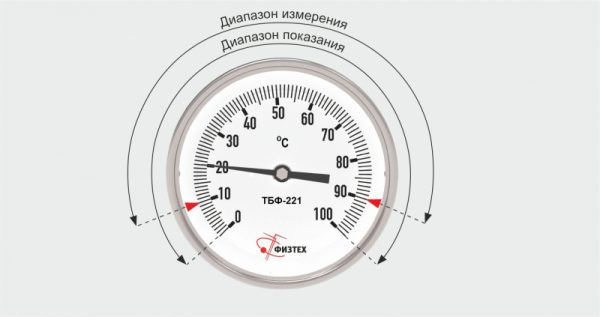

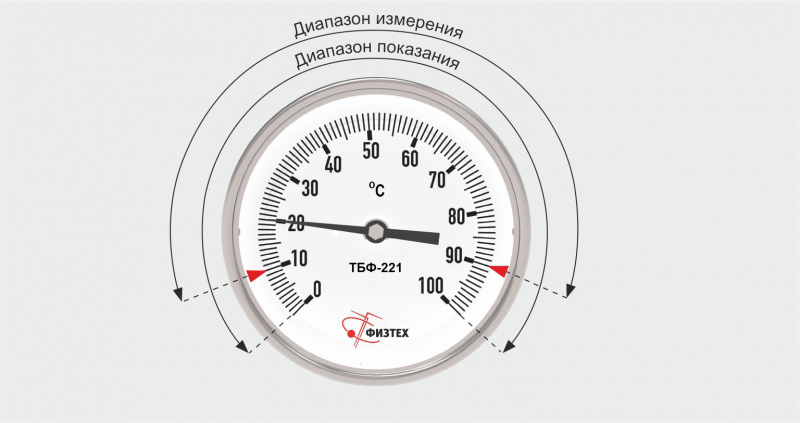

Диапазон показаний
Диапазон показаний термометра, С0 *
(по заказу потребителя может быть выражен в других единицах измерения)
ТБф-221 IP65
ТБф-221 IP65 ВУ *-10…0…110 °С;
-20…0…40, 60, 100, 130, 180, 230, 280, 330 °С;
-30…0…50, 70, 90, 120, 170, 220, 270, 320 °С;
-40…0…40, 60, 70, 110, 160, 210, 260, 310 °С;
-50…0…50, 100, 150, 200, 250, 300 °С;
-60…0…60, 100, 120, 150, 160, 200, 250, 300 °С;
0…50, 60, 80, 100, 120, 150, 160, 200, 250, 300, 350, 400, 450, 500, 600 °С.* наценки за исполнения и ограничения на производство в разделе прайсы.
-
Длина штока
Возможные длины штока (термобаллона) термометра, мм *
ТБф-221 IP65
ТБф-221 IP65 ВУL64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140,
150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280,
300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560,
600, 630, 670, 710, 750, 800, 850, 900, 950,
1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500.

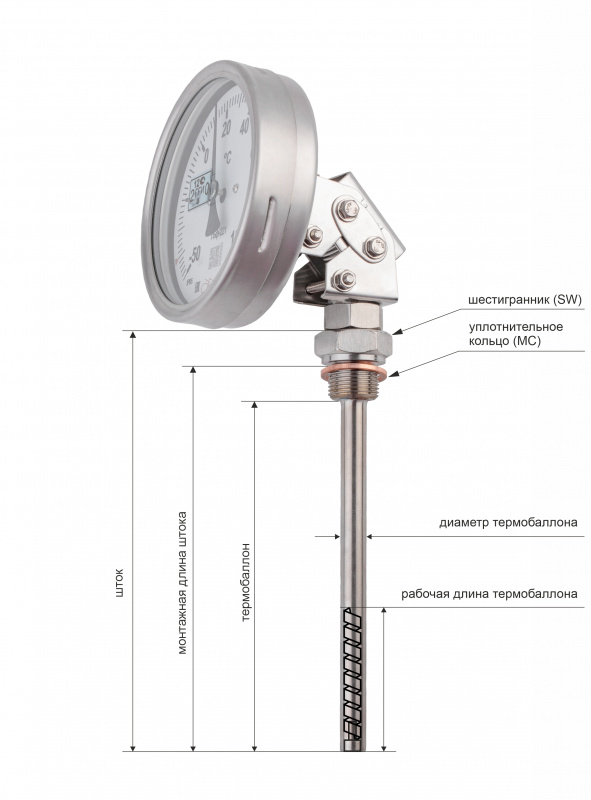

Шток ТБф-221* ВАЖНО! Указана монтажная (внешняя) длина штока, которая считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию.
-
Гарантии
Гарантийный срок эксплуатации – 36 месяцев со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОтказное письмо (гильзы)
Размер:
359,3 кбОтказное письмо (термометры)
Размер:
295,2 кб2022 ДСС ТУ ТБф
Размер:
318,3 кбОписание типа
Размер:
2,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбСУТ ТБф
Размер:
555,6 кбcертификат соответствия (тр тс 032)
Размер:
1,4 мбдс тр тс032
Размер:
251,8 кбОП ТР ТС 032 ТБф 2024
Размер:
164,9 кбПодтверждение производства промышленной продукции на территории Российской Федерации
Размер:
297,8 кбСертификат соответствия ТР ТС 012 ТБф
Размер:
2,8 мбДокументы СНГ
белорусское
Размер:
469,9 кбказахстанское
Размер:
177,4 кбказахстанское (на кз)
Размер:
177,7 кбДокументы для проектировщиков
Руководство по эксплуатации
Размер:
715,4 кбМетодика поверки
Размер:
2,1 мбОбразец паспорта. Термометры
Размер:
939 кбОбразцы шкал ТБф 160 кт1,0 IP65
Размер:
7,4 мбОбразцы шкал ТБф 100 кт1,0 IP65
Размер:
5,7 мбКарта заказа ТБФ
Размер:
221,6 кб -
Видео
-
УслугиВыписка дубликатов документовДокументы о поверкеРемонт термометров биметаллических ТБфРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Термометры
Термометры биметаллические коррозионностойкие ТБф-221 IP65 с возможностью гидрозаполнения
Доступность:
Нет в наличии
Номинальный диаметр корпуса
100 мм
Класс точности
– 1,0 (базовый)
Степень пылевлагозащиты
– IP65 (базовая)
Тип присоединения на штоке (термобаллоне)
– M20*1,5
Межповерочный интервал — 2 года для кт.1,0, 3 года для кт.1,5
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Диапазон показаний термометра, С0 *(по заказу потребителя может быть выражен в других единицах измерения) |
|
|---|---|
|
ТБф-221 IP65 |
-10…0…110 °С; -20…0…40, 60, 100, 130, 180, 230, 280, 330 °С; -30…0…50, 70, 90, 120, 170, 220, 270, 320 °С; -40…0…40, 60, 70, 110, 160, 210, 260, 310 °С; -50…0…50, 100, 150, 200, 250, 300 °С; -60…0…60, 100, 120, 150, 160, 200, 250, 300 °С; 0…50, 60, 80, 100, 120, 150, 160, 200, 250, 300, 350, 400, 450, 500, 600 °С. |
