Датчик температуры ТСМ, ТСП с измерительным преобразователем, преобразующий измеряемую температуру в унифицированный выходной сигнал постоянного тока 4-20 мА или цифровой сигнал на базе HART протокола. Предназначен для измерения температуры нейтральных и агрессивных сред, по отношению к которым материал защитной арматуры является коррозионностойким.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Используются для измерения температуры в энергетике, химической, металлургической, в сфере ЖКХ и энергосбережения и других отраслях промышленности.

ТС взрывозащищенного исполнения могут применяться на объектах в зонах класса 0; 1 и 2 по ГОСТ IEC 60079-14-2013, где возможно образование смесей горючих газов и паров с воздухом категории IIC по ГОСТ IEC 60079.14-2013 температурной группы Т1…Т6 включительно.

Основные технические характеристики

Таблица 1

Основные характеристики Значение
Тип датчика ТСП, ТСМ
Номинальная статическая характеристика чувствительного элемента (НСХ) Pt100, Pt500, Pt1000,50П, 100П, 50М, 100М
Взрывозащита «взрывонепроницаемая оболочка» 1Ех d IIC Т6GbХ, 1Ех d IIC Т5GbХ, 1Ех d IIC Т4 Gb Х, кроме ТС модификаций -03,-06, -09.

«искробезопасная электрическая цепь» — 0Ех ia IIC Т6 Ga Х,0Ех ia IIC Т5 Ga Х, 0Ех ia IIC Т4 Ga Х в
Материал корпуса алюминиевый сплав, нержавеющая сталь, термостойкий пластик
Фиксация крышки корпуса винт, защёлка, резьбовая
Степень пылевлагозащиты IP54, IP55, IP5Х, IP65, IP66, IP67, IP68

(в зависимости от исполнения корпуса)
Измерительный преобразователь с выходом 4-20,20-4, 0-5 мА, 4-20 + HART, Profibus (PA)
Тип присоединения к процессу без крепежных элементов,штуцер, фланец
Конструктивное исполнение защитной арматуры без штуцера, неподвижный штуцер, подвижный штуцер, с утонением, подпружиненный штуцер
Длины монтажной части от 25 до 60 000 мм
Подключения к внешней цепи клеммная колодка, ИП, в т.ч. с ЖКИ, свободные выводы
Вид климатического исполнения по ГОСТ 15150-69 УХЛ3.1 или У1.1
Средний срок службы до 20 лет в зависимости от измеряемой среды и температуры применения
Наработка на отказ в зависимости от температуры применения до 45 000 часов

Условия эксплуатации

Вид климатического исполнения ТС по ГОСТ 15150-69: УХЛ3.1 или У1.1, но для работы при температуре окружающей среды -см. в таблице 2, верхнем значении относительной влажности 98 % (при 25 °С) и более низких температурах без конденсации влаги

Таблица 2

Исполнение ТС Температура окружающей среды, °С
исполнение без взрывозащиты взрывозащищенное исполнение (Ex ia, Ex d)
без ИП от минус 62 до +120°С от минус 62 до +95°С (Т4);

от минус 62 до +85°С (Т5, Т6)
без корпуса с удлинительными проводами от минус 62 до +180°С
с ИП от минус 50 до +85°С (в зависимости от применяемого ИП)
с ИП с ЖКИ

(планируется в 2023 году)

 от минус 40 до +85°С (в зависимости от применяемого ИП)

Для ТС в корпусе с обогревом или в корпусе с термочехлом нижний предел температуры окружающей среды составляет минус 70 °С.

ТС могут изготавливаться для эксплуатации в более узких пределах температур окружающей среды.

Термосопротивления

Модификации Применение Конструктивные особенности
Диаметр защитной арматуры / погружаемой

части

 Исполнения
01 наиболее распространенные конструкции для, практически всех отраслей промышленности. Могут использоваться как с непосредственным контактом с измеряемой средой, так и с различными защитными гильзами. 6; 8; 10 1 без штуцера;

2 подвижный штуцер;

3 неподвижный штуцер;

4 с утонением;

5 подпружиненный штуцер
03 группа бескорпусных преобразователей. Обладают низкой тепловой инерцией. В зависимости от исполнения могут применяться для измерения температуры в труднодоступных местах, температуры различных поверхностей, температуры подшипниковых узлов, температуры корпусов и головок червячных прессов. Могут применяться с выносными корпусами. 1,5; 2; 3;

4; 4,5; 5;

6; 8; 10

 1 отсутствие корпуса;

2 возможность изгиба;

3 свободные выводы кабеля

(удлинительного кабеля);

4 исполнения с разъемом;

5 контактные пластины (съемные и

несъемные)
05 кабельные преобразователи, имеют исполнения без присоединительного штуцера, с подвижным или неподвижным присоединительными штуцерами. 1,5; 2; 3;

4; 4,5; 5

 1 термопарный кабель (диаметром от 1,5 до 6 мм);

2 RTD (диаметром 4,5 и 6 мм) кабель
06 предназначены для измерения температуры окружающего воздуха как внутри помещений так и снаружи. наличие специального алюминиевого

или пластикового корпуса для настенного монтажа
09 можно применять как самостоятельные изделия, так и в качестве термометрических вставок. Возможны исполнения с клеммной колодкой, свободными выводами, с ИП, с ИПс

ЖКИ.

 1 термопарный кабель (диаметромот 1,5 до 6 мм);

2 RTD (диаметром 4,5 и 6 мм) кабель

ТС без ИП

Класс

допуска

 Диапазон измерений температуры, °С Допуск по ГОСТ 6651-2009, °С
Для ТС ТСП с НСХ 50 П и 100 П (a = 0,00391 °С*), Pt 100, Pt 500, Pt 1000 (a = 0,00385 °С*)
АА

А

В

С

 от -50 до +250

от -100 до +450

от -196 до +660

от -196 до +660

 ±(0,1+0,0017|t|)

±(0,15+0,002|t|)

±(0,3+0,005|t|)

±(0,6+0,01|t|)
Для ТС ТСМ с НСХ 50 M, 100 М (a = 0,00428 °С*)
А

В

С

 от -50 до +120

от -50 до +200

от -180 до +200

 ±(0,15+0,002|t|)

±(0,3+0,005|t|)

±(0,6+0,01|t|)
Примечание: |t| – абсолютное значение температуры, °С.

ТC с ИП с выходным сигналом постоянного тока

ТС (НСХ) Диапазон выходного сигнала, мА Диапазон измерений температуры, °С Пределы допускаемой основной погрешности
приведенной, ±% абсолютной, °С
ТСП (50 П, 100 П,

Pt 100, Pt 500, Pt 1000)

 от 4 до 20,

от 20 до 4,

от 0 до 5

 от -196 до +660 0,15; 0,25; 0,5 ±0,4
ТСМ (50 М, 100 М) от -50 до +200 ±0,5

Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для ТС с допускаемой основной погрешностью ±0,15 %, не менее 100 °С для ТС с допускаемой основной погрешностью ±0,25 % и не менее 50 °С для остальных ТС.

ТС с ИП с выходным токовым сигналом от 4 до 20 мА/HART

Исполнение датчика (НСХ) Диапазон выходного сигнала Диапазон измерений температуры, °С Пределы допускаемой основной погрешности
приведенной, % (HART, %) абсолютной, °С
ТСМ (100 М) от 4 до 20 мА /HART от -50

до +200

 0,15 (0,15); 0,25 (0,25);

0,5 (0,5); 1,0 (1,0)

 ±0,5
ТСП (100 П, Pt 100, Pt 500,

Pt 1000)

 от -196

до +660

 ±0,4

Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для ТС с допускаемой основной погрешностью ±0,15 %; не менее 100 °С для ТС с допускаемой основной погрешностью ±0,25 % и не менее 50 °С для остальных ТС.

Пределы допускаемой основной погрешности ±0,15 % для ТСП могут быть обеспечены на диапазоне температур от минус 50 до плюс 500 °С, для ТСМ — на диапазоне температур от минус 50 до плюс 200 °С.

ТС с ИП с выходным цифровым сигналом Profibus (РА)

Исполнение датчика (НСХ) Тип выходного сигнала Диапазон измерений температуры, °С Пределы допускаемой основной приведенной погрешности,   γ, %
ТСП (Pt100, Pt500, Pt1000) Стандарт

Profibus

(PA)

 от -196 до +660 ±0,25; ±0,5; ±1,0

Разность верхнего и нижнего пределов диапазона измерений должна быть не менее100 °С для ТC с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных ТC.

Пределы допускаемой дополнительной погрешности ТC c ИП, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10 °С от (20±2) °С, не превышают:

— 0,15% — для ТC с пределами допускаемой основной погрешности ±0,15; ±0,25; ±0,3%;

— 0,25% — для ТС с пределами допускаемой основной погрешности ±0,4, ±0,5%,

— 0,5% — для ТС с пределом допускаемой основной погрешности ±1%.

Таблица 11

Код электр. присоед. Степень
защиты
по ГОСТ
14254		 Варианты исполнения Название присоединения Размеры
C01) — — Штуцер и уплотнительное кольцо —
С IP66 общепром.,
-Ex		 Кабельный (сальниковый) ввод пластмассовый кабель Ø6-11 мм, Lmax=55 мм  C, C1
С1 Кабельный ввод никелированная латунь сталь 12Х18Н10Т (кабель Ø 6—12мм, Lmax=55мм)
С1/Н10 Кабельный ввод металлический кабель Ø6-12 мм, Lmax=55 мм
К12 IP66

IP67

 общепром.,
-Ex , -Вн, Exdia		 Кабельный ввод для небронированного кабеля взрывозащищенное исполнение Exd одинарное уплотнение никелированная латунь
d=6-12 мм		 ОК12, ОК14, К12, К14
К143) d=6,5-14 мм
К12/Н103) сталь 12Х18Н10Т

d = 6—12 мм
К14/Н103) d =6,5—14мм
2КБ123) Кабельные вводы для бронированного кабеля взрывозащищенное исполнение Exd двойное уплотнение для всех типов брони/оплетки никелированная латунь
d=6-12 мм, D=16max		  2КБ12, 2КБ14,
2КБ12/Н103) сталь 12Х18Н10Т
d =6—12мм, D=16 max
2КБ14/Н103) d = 6,5—14мм, D= 20 max
2КБ143) d=6,5-14 мм, D=20max
К12М15 IP66 Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ никелированная латунь
d=6-12 мм, DN=15 мм		  К12М15, К14М15, К14М18, К12М20, К14М20
К14М15 Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ d=6,5-14 мм, DN=15 мм
К14М18 Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ d=6,5-14 мм, DN=18мм
К12М20 Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ d=6-12 мм, DN=20мм
К14М20 Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ d=6,5-14 мм, DN=20мм
К12М15/Н10 РЗ-ЦХ и МРПИ

сталь 12Х18Н10Т

 d=6-12 мм, DN=15 мм
К14М15/Н10 РЗ-ЦХ d =6,5—14мм, DN =15мм
К14М18/Н10 РЗ-ЦХ d = 6,5—14 мм, DN = 18 мм
К12М20/Н10 РЗ-ЦХ и МРПИ d = 6—12 мм, DN = 20 мм
К14М20/Н10 РЗ-ЦХ и МРПИ d =6,5—14мм, DN =20мм
ШР14 IP65 общепром. -Ex, Штепсельный разъем: вилка 2РМ14  ШР14, ШР22
ШР22 Штепсельный разъем: вилка 2РМ22
— В комплекте к ШР14: розетка 2РМ14 и патрубок прямой с экранированной гайкой
В комплекте к ШР22: розетка 2РМ22и патрубок прямой с экранированной гайкой
GSP Вилка GSP 3 Type A по DIN 43650  GSP
Розетка GDM 3016 Type A по DIN 43650 — Уплотнение GDM 3  GSP

1) При указании кода С0 маркируется степень защиты IP66, фактическая степень защиты зависит от установленного заказчиком кабельного ввода.

3) Вариант исполнения кабельного ввода с защитой по IP67. В коде заказа через дробь необходимо указать степень защиты IP67 (например, К12/IP67 или К12/Н10/IP67).

Из никелированной латуни:С1, К12, К14, 2КБ12, 2КБ14, К12М15, К14М15, К14М18, К12М20, К14М20.

Из нержавеющей стали 12Х18Н10Т: С1/Н10, К12/Н10, К14/Н10, 2КБ12/Н10, 2КБ14/Н10, К12М15/Н10, К14М15/Н10, К14М18/Н10, К12М20/Н10, К14М20/Н10.

Корпус:

— из алюминиевого сплава

тип 1 (IP66)

 тип 1d (IP66)

тип 1d (IP66)

 тип 2 (IP66)

тип 2 (IP66)
тип 3 (IP55)

тип 3 (IP55)

 тип 4 (IP55)

тип 4 (IP55)

 тип 11 (IP65)

тип 11 (IP65)
тип 5 (IP55)

тип 5 (IP55)

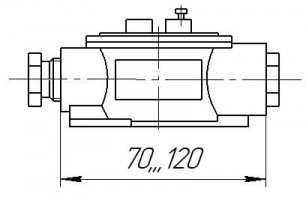

 тип 6 (IP66)

тип 6 (IP66)

 Примечание.

1. IP по ГОСТ 14254-2015

2. Корпус тип 11 имеет встроенный измерительный преобразователь 4-20мА/HART и дисплей.
— нержавеющей стали
тип 7 (IP66)

тип 7 (IP66)

 тип 7d (IP66)

тип 7d (IP66)

 тип 7оd (IP66)

тип 7оd (IP66)
-из полимерных материалов
тип 8 (IP55)

тип 8 (IP55)

 тип 9 (IP66)

тип 9 (IP66)

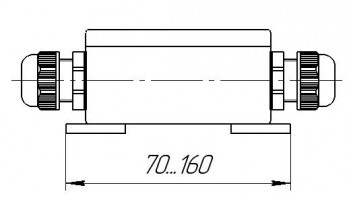

 тип 10 (IP55)

тип 10 (IP55)

 Арматура:

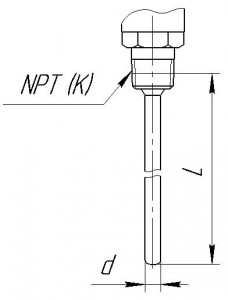

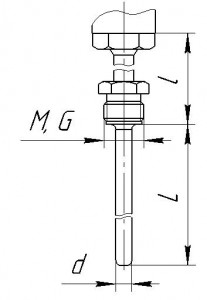

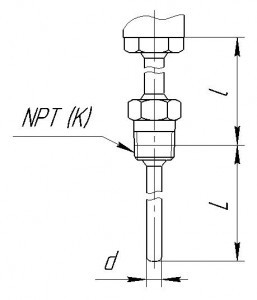

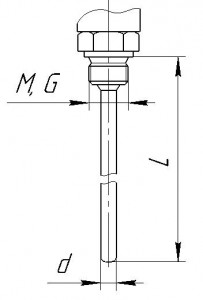

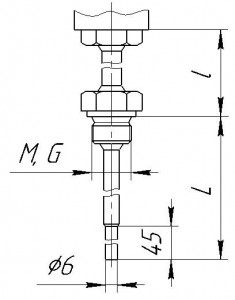

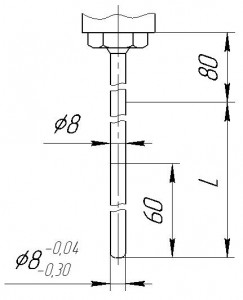

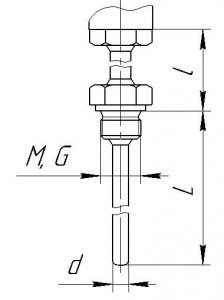

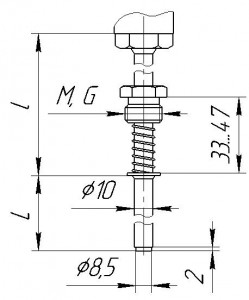

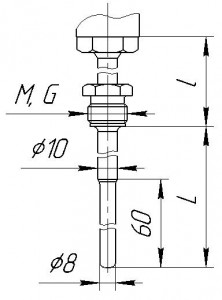

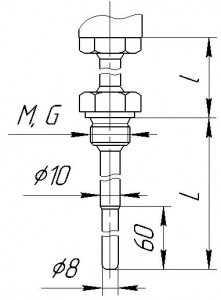

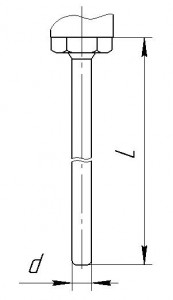

Модификация 01

Модификация 01

Рисунок 1

 Модификация 01

Рисунок 2
Модификация 01

Рисунок 3

 Модификация 01

Рисунок 4
Модификация 01

Рисунок 5

 Модификация 01

Рисунок 6
Модификация 01

Рисунок 7

 Модификация 01

Рисунок 8
Модификация 01

Рисунок 9

 Модификация 01

Рисунок 10
Модификация 01

Рисунок 11

Примечание — Защитная арматура в зависимости от конструкции   рассчитана на номинальное давление (PN):

— по рисункам 1,2,3,10       —     6,3 МПа;

— по рисункам 4,5,6,7,8         — 16 МПа;

— по рисунку 9                   — не нормируется;

— по рисунку 11                         —   32 МПа.

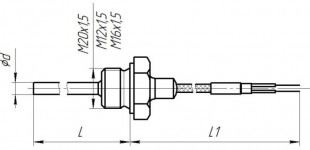

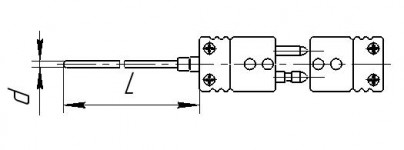

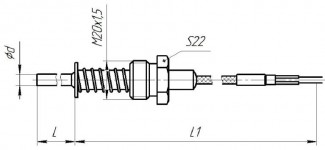

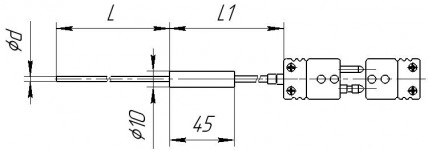

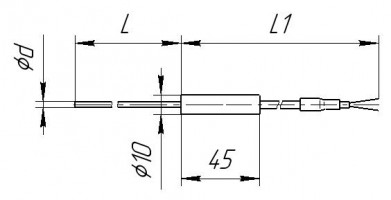

Модификация 03

Модификация 03

Рисунок 1

 Модификация 03

Рисунок 2
Модификация 03

Рисунок 3

 Модификация 03

Рисунок 4
Модификация 03

Рисунок 5

 Модификация 03

Рисунок 6
Модификация 03

Рисунок 7

 Модификация 03

Рисунок 8

Защитная арматура в зависимости от конструкции рассчитана на номинальное давление (PN):

— по рисункам 1-4, 6-8     —   не нормируется;

— по рисунку 5                       —   10 Мпа

По рисунку 1 допускается использовать как сменные термометрические вставки

Модификация 05

Модификация 05

Рисунок 1

 Модификация 05

Рисунок 2
Модификация 05

Рисунок 3

Примечание — Защитная арматура в зависимости от конструкции   рассчитана на номинальное давление (PN):

— по рисунку 1             — не нормируется;

— по рисунку 2           — 10 МПа;

— по рисунку 3           — 6,3 МПа

Модификация 06

Модификация 06

Рисунок 1

Примечание — Номинальное давление (PN) 1   не нормируется

Модификация 09

Модификация 09 Рисунок 1 Модификация 09 Рисунок 2
Модификация 09 Рисунок 3 Модификация 09 Рисунок 4

Примечание — Номинальное давление (PN) по рисункам 1-4 не нормируется

ТС допускается использовать как сменные термометрические вставки.

Гарантийные обязательства

Изготовитель гарантирует соответствие ТС требованиям технических условий при соблюдении условий транспортирования, монтажа, хранения и эксплуатации.

Параметр Значение
Гарантийный срок эксплуатации, месяцы 24 со дня ввода в эксплуатацию
Гарантийный срок хранения, месяцы 18 с момента изготовления

Комплект поставки

Наименование Количество
Термопреобразователь сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ 1 шт.
Паспорт 1 экз.
Руководство по эксплуатации 1 экз.1)
Методика поверки
Комплект монтажных частей (в соответствии с заказом) 1

Допускается прилагать 1 экз. на каждые 10 (или другое количество по согласованию с потребителем) ТС, поставляемых в один адрес.

Модификация 01. УНИВЕРСАЛЬНЫЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ДЛЯ ВСЕХ ОТРАСЛЕЙ ПРОМЫШЛЕННОСТИ

ЭнИ-300 ТСП- 01 Exd 1d 01 А H10 500 0 10 100П А 4 D K (-100…+450) ±0,5% К12
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Расшифровка строки заказа

  1. Тип ТС
  2. Группа модификации
  3. Вид взрывозащиты
  4. Тип корпуса
  5. Исполнение защитной арматуры
  6. Присоединениек процессу
  7. Материал погружаемой части
  8. Длина монтажной части L, мм
  9. Длина шейки l, мм
  10. Диаметр погружаемой части d, мм
  11. Кол-во ЧЭ и сопротивление
  12. Класс допуска ПП
  13. Схема соединений
  14. Узел подключения к внешней цепи
  15. Конструктив первичного преобразователя
  16. Диапазон измерения или настройки температуры,°С Для ТС с ИП: Диапазон настройки и предел допускаемой основной приведённой погрешности, ±%
  17. Кабельные вводы

ЭнИ-300 ТСП-01 Карта заказа (pdf)

Модификация 03. БЕСКОРПУСНЫЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

ЭнИ-300 ТСП- 03 — 03 RS AISI 316 (ФФ) 2000 — 4 Pt100 B 4 (-196…+660)
1 2 3 4 5 6 7 8 9 10 11 12 13 15

Расшифровка строки заказа

  1. Тип ТС
  2. Группа модификации
  3. Вид взрывозащиты
  4. Исполнение защитной арматуры
  5. Присоединениек процессу
  6. Материал погружаемой части
  7. Материал изоляции удлинительного кабеля
  8. Длина монтажной части L, мм
  9. Длина удлинительного кабеля L1, мм
  10. Диаметр погружаемой части d, мм
  11. Кол-во ЧЭ и сопротивление
  12. Класс допуска ПП
  13. Схема соединений
  14. Диапазон измерения или настройки температуры,°С Для ТС с ИП: Диапазон настройки и предел допускаемой основной приведённой погрешности, ±%

ЭнИ-300 ТСП-03 Карта заказа (pdf)

Модификация 05

ЭнИ-300 ТСП- 05 Exd 7d 02 F AISI 321 320 (120) 4,5 Pt100 B 4 А (-196…+660) К12
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Расшифровка строки заказа

  1. Тип ТС
  2. Группа модификации
  3. Вид взрывозащиты
  4. Тип корпуса
  5. Исполнение защитной арматуры
  6. Присоединение к процессу
  7. Материал погружаемой части
  8. Длина монтажной части L, мм
  9. Длина шейки l, мм
  10. Диаметр погружаемой части d, мм
  11. Кол-во ЧЭ и сопротивление
  12. Класс допуска ПП
  13. Схема соединений
  14. Узел подключения к внешней цепи
  15. Диапазон измерения или настройки температуры,°С Для ТС с ИП: Диапазон настройки и предел допускаемой основной приведённой погрешности, ±%
  16. Кабельные вводы

ЭнИ-300 ТСП-05 Карта заказа (pdf)

Модификация 06

ЭнИ-300 ТСП- 06 Exi 6 01 AISI 321 200 4,5 100П А 4 (-50…+180) С1
1 2 3 4 5 6 7 8 9 10 11 12 13

Расшифровка строки заказа

  1. Тип ТС
  2. Группа модификации
  3. Вид взрывозащиты
  4. Тип корпуса
  5. Исполнение защитной арматуры
  6. Материал погружаемой части
  7. Длина монтажной части L, мм
  8. Диаметр погружаемой части d, мм
  9. Кол-во ЧЭ и сопротивление
  10. Класс допуска ПП
  11. Схема соединений
  12. Узел подключения к внешней цепи
  13. Диапазон измерения или настройки температуры,°С Для ТС с ИП: Диапазон настройки и предел допускаемой основной приведённой погрешности, ±%
  14. Кабельные вводы

ЭнИ-300 ТСП-06 Карта заказа  (pdf)

Модификация 09

ЭнИ-300 ТСП- 09 Exi 03 AISI 310 120 4,5 100П В 4- С1 (-40…+200) 1%
1 2 3 4 5 6 7 8 9 10 11 12

Расшифровка строки заказа

  1. Тип ТС
  2. Группа модификации
  3. Вид взрывозащиты
  4. Конструктивное исполнение (вкладка 5)
  5. Материал погружаемой части
  6. Длина монтажной части L, мм
  7. Диаметр погружаемой части d, мм
  8. Кол-во ЧЭ и сопротивление
  9. Класс допуска ПП
  10. Схема соединений
  11. Узел подключения к внешней цепи
  12. Диапазон измерения или настройки температуры,°С Для ТС с ИП: Диапазон настройки и предел допускаемой основной приведённой погрешности, ±%

ЭнИ-300 ТСП-09 Карта заказа (pdf)

Сертификаты

  1. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Заключение о подтверждении производства промышленной продукции на территории РФ 27.02.2027
  2. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат соответствия уровню полноты безопасности УПБ 2 (SIL2) и УПБ 3 (SIL3) 05.11.2027 (RU)
  3. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Свидетельство об утверждении типа СИ 27.04.2030г.
  4. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат соответствия ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах 17.03.2029 (RU)
  5. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат соответствия ТР ТС 020/2011 Электромагнитная совместимость технических средств 03.02.2030 (RU)
  6. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании утверждения типа средств измерений в Республике Казахстан 27.04.2025 (RU)
  7. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании утверждения типа средств измерений в Республике Казахстан 27.04.2025 (KZ)
  8. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании утверждения типа средств измерений в Республике Беларусь 27.04.2025 (RU)
  9. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании типа средств измерений в Республике Таджикистан 27.04.2025 (RU)
  10. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании типа средств измерений в Республике Таджикистан 27.04.2025 (TJ)
  11. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Сертификат о признании типа средств измерений в Республике Узбекистан 27.04.2028 (RU)
  12. ЭнИ-300 ТСП, ЭнИ-300 ТСМ Cертификат соответствия требованиям ГОСТ 30546.1-98; ГОСТ 30546.2-98; ГОСТ 30546.3-98 (исполнение сейсмостойкости до 9 баллов по шкале MSK-64) 12.12.2026
  13. Отказное решение по заявке на сертификацию ТР ТС 032 2013 № 0951 ТР ТС-Р

Документация

  1. ЭнИ-300 ТСМ, ТСП Руководство по эксплуатации 13.02.2025 (pdf)
  2. Листовка ЭнИ-300 4-20мА HART ЖКИ v.1 (pdf)

Опросные листы

  1.  ЭнИ-300 Опросный лист 04.06.2024 (pdf)
  2. Защитные гильзы
Категория:

Похожие товары

Карусель брендов
