| ТУ 4211-093-02566540-2011
ТСМ 0503 внесены в реестр ГИСП. Номер реестровой записи 10714365
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСМ 0503 |
|
диапазон измеряемых температур, °C |
0…+180 * |
|
номинальная статическая характеристика (НСХ) |
100М |
|
класс допуска |
В; С |
|
время термической реакции, с |
60 |
|
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры |
ЛС 59-1 |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00428 |
|
диапазон условных давлений, МПа |
0,4 |
|
устойчивость к вибрации |
N3 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,580 |
|
средняя наработка до отказа, ч, не менее |
70 000 |
|
* см. таблицу конструктивных исполнений |
|
ТСМ 0503 совместно с измерителями (регуляторами) температуры, типа РТ2М, заменяют манометрические термометры, например типа ТКП-160.
Сертификат об утверждении типа средств измерений №50071-12. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|
Рис. 1 ТСМ 0503 с ЖЕСТКИМ КРЕПЛЕНИЕМ РАЗЪЕМА |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Диапазон измеряемых температур, °С |
Класс допуска |
l, мм |
|
-00 |
5…+125 |
В |
106 |
|

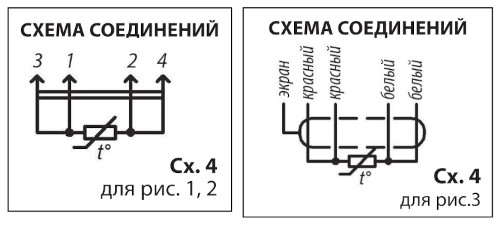

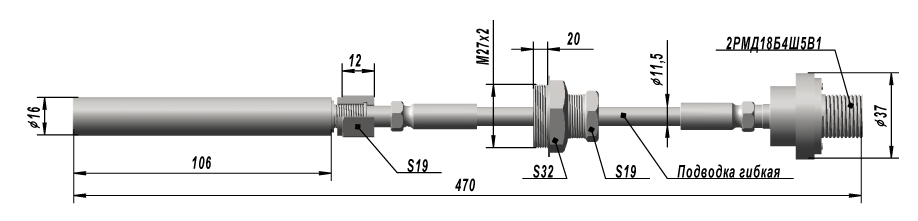

Рис. 2 ТСМ 0503 с ГИБКИМ КРЕПЛЕНИЕМ РАЗЪЕМА |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Диапазон измеряемых температур, °С |
Класс допуска |
l, мм |
|
-01 |
5…+125 |
В |
106 |
|
Рис. 3 ТСМ 0503 с ПЕРЕДВИЖНЫМ ШТУЦЕРОМ |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Диапазон измеряемых температур, °С |
Класс допуска |
l, мм |
|
-02 |
0…+180 |
С |
110 |
«ТСМ 0503-01 ТУ 4211-093-02566540-2011»
