| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСМ 9620-00…-03 |
ТСМ 9620-04…-07 |
|
диапазон измеряемых температур, °C |
-50…+150 |
0…+150 |
|
номинальная статическая характеристика (НСХ) |
50М |
|
|
класс допуска |
В |
|
|
время термической реакции, с |
15 |
|
|
степень защиты от пыли и воды |
IP54 |
|
|
материал защитной арматуры |
12Х18Н10Т |
|
|
номинальное значение α, °Cˉ¹; (W100) |
0,00428 |
|
|
диапазон условных давлений, МПа |
1,0 |
|
|
устойчивость к вибрации FX |
N3 |
|
|
вид климатического исполнения |
О1, Т1 |
|
|
масса, кг, не более |
0,106 |
|
|
средняя наработка до отказа, ч, не менее |
70 000 |
|
|
В диапазоне температур от 0 до +150 °С имеется сертификат об утверждении типа средств измерений. Устойчивость к вибрации N3 по ГОСТ 52931-2008. В диапазоне температур от -50 до 0°С производится калибровка. Устойчивость к вибрации FX по ГОСТ 52931-2008. Диапазон измеряемых температур от -50 до +150°С |
||
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 50071-12
|

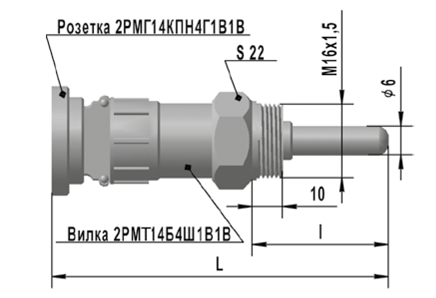

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
l, мм |
L, мм |
Диапазон измеряе-мых темпе-ратур, °C |
Тип вилки |
Масса, г |
|
-00 |
60 |
160 |
-50…+150 |
2РМГ14Б4Ш1Е2 ГЕ0.364.140 ТУ (герметичная) |
115 |
|
-01 |
80 |
180 |
120 |
||
|
-02 |
100 |
200 |
125 |
||
|
-03 |
120 |
220 |
130 |
||
|
-04 |
60 |
160 |
0…+150 |
2РМТ14Б4Ш1В1В ГЕ0.364.126 ТУ |
115 |
|
-05 |
80 |
180 |
120 |
||
|
-06 |
100 |
200 |
125 |
||
|
-07 |
120 |
220 |
130 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСМ 9620-01 ТУ 4211-093-02566540-2011»
