| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 0304 |
|
Диапазон измеряемых температур, °C |
-196…+400 * |
|
Номинальная статическая характеристика (НСХ) |
100П |
|
Класс допуска |
В |
|
Время термической реакции, с |
5 |
|
Степень защиты от пыли и воды |
IP55 |
|
Материал защитной арматуры |
12Х18Н10Т |
|
Номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
|
Диапазон условных давлений, МПа |
0,4 |
|
Устойчивость к вибрации |
N2 |
|
Вид климатического исполнения |
У2, Т2 |
|
Масса, кг, не более |
0,121 |
|
Средняя наработка до отказа, ч, не менее |
70 000 |
|
* см. таблицу конструктивных исполнений |
|
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 гТип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|

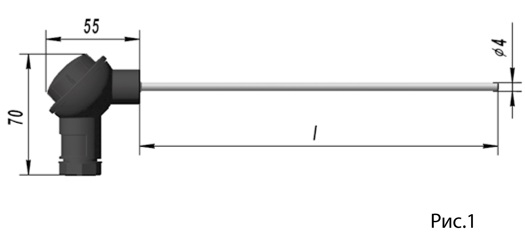

Рис.1 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
Диапазон измеряемых температур, °С |
Масса, кг, не более |
|
|
-00 |
50 |
-196…+200 |
0,077 |
|
-01 |
60 |
0,079 |
||
|
-02 |
80 |
-196…+250 |
0,080 |
|
|
-03 |
100 |
0,083 |
||
|
-04 |
120 |
-196…+400 |
0,085 |
|
|
-05 |
160 |
0,089 |
||
|
-06 |
200 |
0,099 |
||
|
-07 |
250 |
0,097 |
||
|
-08 |
320 |
0,105 |
||
|

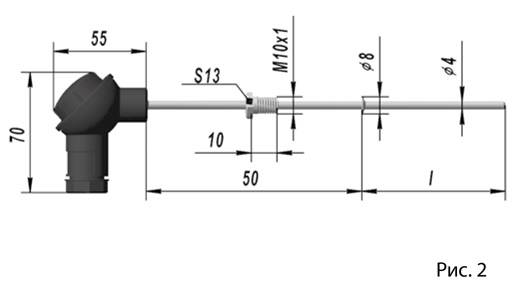

Рис.2 |
|
|
|
|
|
|
-09 |
50 |
0,093 |
|
|
-10 |
60 |
0,094 |
||
|
-11 |
80 |
0,096 |
||
|
-12 |
100 |
0,098 |
||
|
-13 |
120 |
0,100 |
||
|
-14 |
160 |
0,104 |
||
|
-15 |
200 |
0,108 |
||
|
-16 |
250 |
0,113 |
||
|
-17 |
320 |
0,121 |
«ТСП 0304-01 ТУ 4211-093-02566540-2011»
