| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 0505 |
|
диапазон измеряемых температур, °C |
0…+150 |
|
номинальная статическая характеристика (НСХ) |
Pt100; 100П |
|
класс допуска |
В |
|
время термической реакции, с |
30 |
|
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры Стекло |
БК8 |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 0,00385 |
|
диапазон условных давлений, МПа |
0,4 |
|
устойчивость к вибрации |
N3 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,226 |
|
средняя наработка до отказа, ч, не менее |
70 000 |
Термометр изготавливается в стеклянном корпусе.
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l,мм |
d,мм |
НСХ |

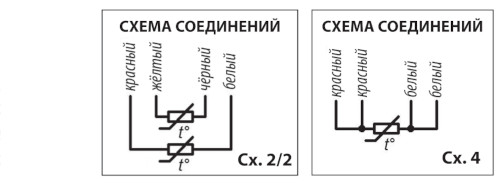

Схема |
Количество ЧЭ |
α, °Cˉ¹ |
|
-00 |
60 |
7 |
Pt100 |
2/2 |
2 |
0,00385 |
|
-01 |
100П |
0,00391 |
||||
|
-02 |
32 |
5,5 |
Pt100 |
4 |
1 |
0,00385 |
|
-03 |
100П |
0,00391 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0505-01 ТУ 4211-093-02566540-2011»
