| ТУ 4211-093-02566540-2011
Материал штуцера G1/2 – полиамид.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 0907, ТСМ 0907 |
|
диапазон измеряемых температур, °C |
-50…+200 * |
|
номинальная статическая характеристика (НСХ) |
см. табл.1 |
|
класс допуска |
В, С |
|
время термической реакции, с |
15 |
|
степень защиты от пыли и воды |
IP55 |
|
материал защитной арматуры |
12Х18Н10Т, Л63 |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391; 0,00428; 0,00385 |
|
диапазон условных давлений, МПа |
0,4 |
|
устойчивость к вибрации |
N4 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,165…0,4 |
|
средняя наработка до отказа, ч |
100 000 |
|
* см. таблицу конструктивных исполнений |
|
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 гТип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
Таблица 1
|
Тип ТС |
Рис |
НСХ |
Схе-ма |
Класс до-пус-ка |
Диа-пазон темпе-ратур, °С |
α, °Cˉ¹ |
|
ТСП 0907 |
1 |
50П, 100П Pt50, Pt100 |

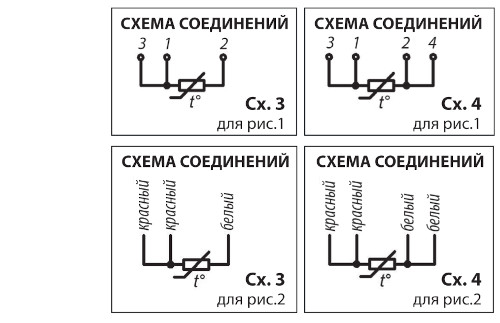

3; 4 |
В, С |
– 50 … +200 |
0,00391 0,00385 |
|
2 |
||||||
|
ТСМ 0907 |
1 |
50М, 100М |
В |
– 50 … +150 |
0,00428 |
|
|
С |
– 50 … +180 |
|||||
|
2 |
В |
– 50 … +150 |
||||
|
С |
– 50 … +180 |
Таблица 2
|

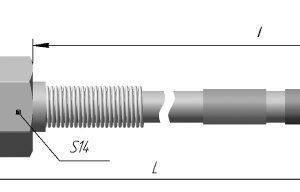

l, мм |
L, мм, (для рис. 1) |
L, мм, (для рис. 2) |
Масса, кг, (для рис. 1) |
Масса, кг, (для рис. 2) |
|
125 |
255 |
1175 |
0,400 |
0,165 |
|
150 |
280 |
1200 |
0,405 |
0,169 |
|
170 |
300 |
1220 |
0,410 |
0,172 |
|
200 |
330 |
1250 |
0,420 |
0,177 |
|
215 |
345 |
1265 |
0,425 |
0,180 |
|
250 |
380 |
1300 |
0,435 |
0,185 |
|
275 |
405 |
1325 |
0,445 |
0,190 |
|
335 |
465 |
1385 |
0,460 |
0,200 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0907-1-170-100П-В-3- (-50…+200) ТУ 4211-093-02566540-2011»
ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
ТСП ХХХХ Х – ХХХ – ХХХХ – Х Х – (ХХ…ХХ) ТУ 4211-093-02566540-2011
1 2 3 4 5 6 7 8.
1. Тип ТС
2. Номер рисунка
3. Длина монтажной части, мм
4. НСХ преобразования
5. Класс допуска
6. Условное обозначение схемы соединения внутренних проводов
7. Рабочий диапазон измеряемых температур
8. Обозначение ТУ
