Аналог: Jumo 902109/10
|
Технические характеристики |
ТСП 0908 |
ТСМ 0908 |
|
Диапазон измеряемых температур, °C |
-50…+350 |
-50…+180 |
|
Номинальная статическая характеристика |
Pt100, 50П, 100П |
50М, 100М |
|
Класс допуска |
А, В |
|
|
Значение температурного коэффициента α, ºC-1 |
0,00391; 0,00385 |
0,00428 |
|
Материал защитной арматуры |
12Х18Н10Т |
|
|
Время термической реакции, с |
15 |
|
|
Степень защиты от пыли и воды |
IP51 |
|
|
Устойчивость к вибрации группа исп. |
N3 |
|
|
Вид климатического исполнения |
УЗ, Т3 |
|
|
Тип |
НСХ |
Класс допуска |
Схема соединения |
Тип гайки байонетной |
Диапазон измерений, °C |
|
ТСП 0908 |
50П |
А |
3, 4 |
ГБ12 ГБ15 ГБ17 |
-50…+200 |
|
В |
2, 3, 4 |
||||
|
100П, Pt100 |
А |
3, 4 |
-30…+300 |
||
|
В |
2, 3, 4 |
-50…+350 |
|||
|
ТСМ 0908 |
50М, 100М |
В |
2, 3, 4 |
-50…+180 |
|
|

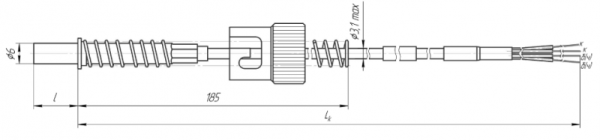

Общая длина термопреобразователя L=(l+Lk) мм Время термической реакции не более 8 сек. Масса, г, не более: М=53+(l+Lk)·0,03 |
|||||
|
Длина монтажной части l, мм: 5, 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 140, 160, 200, 250, 320, 400 |
|||||

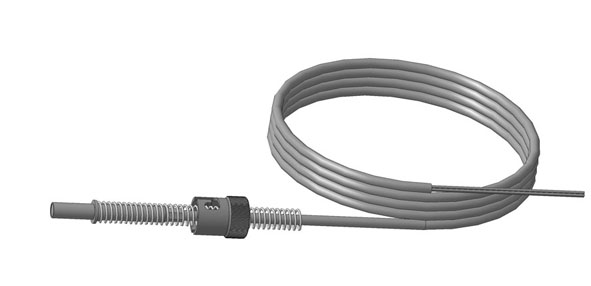

СПОСОБ КРЕПЛЕНИЯ НА ОБЪЕКТЕ – байонетное соединение диаметром от 12 до 17 мм.
СРЕДНИЙ СРОК СЛУЖБЫ – 5 лет.
Возможно изготовление термопреобразователей типа ТХА(К), ТХК(L), ТЖК(J).
При заказе уточняйте — с адаптером байонетным или без него.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0908-6-200-5000/100П/В/4-ГБ12-(-50…+350)»
ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
ТСП 0908 – Х – Х – Х / Х / Х / Х – Х – (Х)
1 2 3 4 5 6 7 8
1. Диаметр монтажной части
2. Длина монтажной части l, мм
3. Длина кабеля Lk, мм
4. НСХ
5. Класс допуска
6. Схема соединения
7. Тип гайки байонетной
8. Диапазон измерений, °C
