Аналог: Jumo 901105/10
| ТУ 4211-093-02566540-2011
Исполнения ТСП 9204 -47, ТСП 9204 -48 по рис. 11 применяются для аттестации климатических камер.
Термопреобразователи сопротивления ТСП 9204, ТСМ 9204 поставляются без наконечников.
Выводы термопреобразователей ТСП 9204
рис. 1 (исп. 28 по 37),
рис. 2 (исп. 38 по 44) и ТСМ 9204
рис. 1 (исп. 23 по 31),
рис. 2 (исп. 32) выполнены из экранированного кабеля с фторопластовой оболочкой.
СПОСОБ КРЕПЛЕНИЯ – гайка, штуцер.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9204 |
ТСМ 9204 |
|
диапазон измеряемых температур, °C |
-50…+150 -60…+200 для рис. 11 |
|
|
номинальная статическая характеристика (НСХ) |
50П; 100П |
50М |
|
класс допуска |
А; В; С |
В; С |
|
время термической реакции, с |
8; 10; 20 |
8; 20 |
|
степень защиты от пыли и воды |
IP00; IP54; IP65 |
|
|
материал защитной арматуры |
Латунь Л63; Л96; ЛС59-1; Медь М1; 12Х18Н10Т |
|
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
0,00428 |
|
диапазон условных давлений, МПа |
0,1; 0,4 |
|
|
устойчивость к вибрации |
группа исп. N3 для рис. 1 группа исп. F3 |
|
|
вид климатического исполнения |
У2, Т2, УХЛ2 |
|
|
масса, кг, не более |
0,010…0,733 |
|
|
средняя наработка до отказа, ч |
200 000 |
|
|
Время термической реакции, с |
|
|
8 с: |
рис. 1-5 |
|
20 с: |
рис. 6-10, рис.12 |
|
10 с: |
рис. 11 |
|
Степень защиты от пыли и воды: |
|
|
IP00: |
ТСП 9204 рис.1 (исп. с -00 по -06), рис.2-4. ТСМ 9204 рис.1 (исп. с -00 по -05), рис.2-5; рис.10 |
|
IP54: |
рис.8; рис.9 |
|
IP65: |
ТСП 9204 рис.1 (исп. с -28 по -37), рис.6, рис.11, рис.12; ТСМ 9204 рис.1 (исп. с -23 по -31), рис.6, рис.7 |
|
Вид климатического исполнения: |
|
|
У2, Т2: |
ТСП 9204 рис.1 (исп. с -00 по -06), рис.2-4; рис.11-12 ТСМ 9204 рис.1 (исп. с -00 по -05) рис.2-5; рис.10 |
|
УХЛ2: |
ТСП 9204 рис.1 (исп. с -28 по -37), рис.6 ТСМ 9204 рис.1 (исп. с -23 по -31), рис.6-9 |
|
Диапазон условных давлений, МПа: |
|
|
0,1 МПа: |
рис. 3, 5, 7 |
|
0,4 МПа: |
рис. 1, 2, 4, 6, 8-12 |
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|

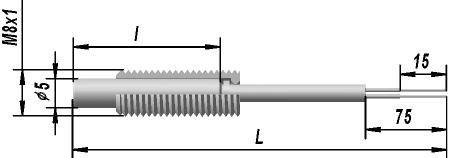

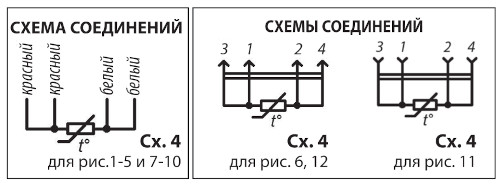

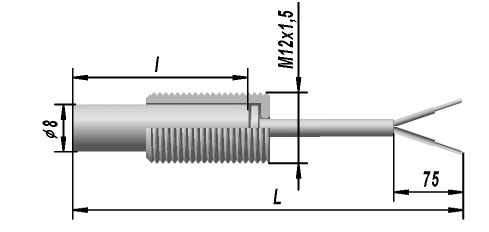

Рис.1 ТСП 9204: Схема 4 |
|||||
 |
|||||
|
Класс допуска: В Диапазон измеряемых температур: -50…+150 °C |
|||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |
Размеры, мм |
Материал защитной арматуры |
Мас-са, г |
|
|
l |
L |
||||
|
-00 |
50П |
25 |
140 |
Латунь Л63 или Л96 |
10 |
|
-01 |
520 |
20 |
|||
|
-02 |
650 |
25 |
|||
|
-03 |
820 |
30 |
|||
|
-04 |
1020 |
35 |
|||
|
-05 |
1620 |
40 |
|||
|
-06 |
100П |
1620 |
40 |
||
|
-28 |
50П |
28 |
140 |
12Х18Н10Т |
20 |
|
-29 |
520 |
40 |
|||
|
-30 |
650 |
50 |
|||
|
-31 |
820 |
60 |
|||
|
-32 |
1020 |
70 |
|||
|
-33 |
1620 |
80 |
|||
|
-34 |
2020 |
90 |
|||
|
-35 |
5020 |
180 |
|||
|
-36 |
6020 |
220 |
|||
|
-37 |
100П |
1620 |
80 |
||
| Рис.1 ТСМ 9204: Схема 4; | |||||
|
Класс допуска: В Диапазон измеряемых температур: -50…+150°C |
|||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |
Размеры,мм |
Материал защитной арматуры |
Мас-са, г |
|
|
l |
L |
||||
|
-00 |
50М |
25 |
140 |
Латунь Л63 или Л96 |
10 |
|
-01 |
520 |
20 |
|||
|
-02 |
650 |
25 |
|||
|
-03 |
820 |
30 |
|||
|
-04 |
1020 |
35 |
|||
|
-05 |
1620 |
40 |
|||
|
-23 |
28 |
140 |
12Х18Н10Т |
20 |
|
|
-24 |
520 |
40 |
|||
|
-25 |
650 |
50 |
|||
|
-26 |
820 |
60 |
|||
|
-27 |
1020 |
70 |
|||
|
-28 |
1620 |
80 |
|||
|
-29 |
2020 |
90 |
|||
|
-30 |
5020 |
180 |
|||
|
-31 |
6020 |
220 |
|||
|
Рис.4 (Штуцер передвижной) |
||||
|
|
||||
|
Схема: 4; Класс допуска: С Диапазон измеряемых температур: -50…+150°C Материал защитной арматуры: Медь М1 |
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Масса, г |
||
|
ТСП (НСХ 50П) |
ТСМ (НСХ 50М) |
l |
L |
|
|
-21 |
-15 |
100 |
600 |
140 |
|
-22 |
-16 |
120 |
620 |
150 |
|
-23 |
-17 |
160 |
660 |
170 |
|
-24 |
-18 |
200 |
700 |
190 |
|
-25 |
-19 |
250 |
750 |
220 |
|
-26 |
-20 |
320 |
820 |
260 |
|
-27 |
-21 |
400 |
900 |
300 |
|
Рис.2 ТСП 9204 Схема 4 |
|||||
|
|
|||||
|
Класс допуска: С Диапазон измеряемых температур: -50…+150 °C |
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
НСХ |
Размеры, мм |
Материал защитной арматуры |
Масса, г |
|
|
l |
L |
||||
|
-07 |
100П |
30 |
5000 |
Латунь Л63 или Л96 |
110 |
|
-08 |
50П |
500 |
40 |
||
|
-09 |
1000 |
50 |
|||
|
-10 |
1500 |
55 |
|||
|
-11 |
2000 |
60 |
|||
|
-12 |
5000 |
110 |
|||
|
-38 |
100П |
28 |
5000 |
110 |
|
|
-39 |
50П |
500 |
40 |
||
|
-40 |
1000 |
50 |
|||
|
-41 |
1500 |
55 |
|||
|
-42 |
2000 |
60 |
|||
|
-43 |
5000 |
110 |
|||
|
-44 |
6000 |
130 |
|||
|
Рис.2 ТСМ 9204 |
|||||
|
Схема 4, Класс допуска: С Диапазон измеряемых температур: -50…+150°C |
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
НСХ |
Размеры, мм |
Материал защитной арматуры |
Масса, г |
|
|
l |
L |
||||
|
-06 |
50М |
30 |
3035 |
Латунь Л63 или Л96 |
80 |
|
-32 |
28 |
||||
|
Рис.3 ТСП 9204 и ТСМ 9204: (Штуцер подвижный) |
|||||
|
|
|||||
|
Диапазон измеряемых температур: -50…+150 °C, Схема 4; Класс допуска: С Материал защитной арматуры: Медь М1 |
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
НСХ |
Размеры, мм |
Масса, г |
||
|
ТСП |
ТСМ |
l |
L |
||
|
-13 |
-07 |
50П, 50М |
60 |
630 |
120 |
|
-14 |
-08 |
80 |
650 |
130 |
|
|
-15 |
-09 |
100 |
670 |
140 |
|
|
-16 |
-10 |
120 |
690 |
150 |
|
|
-17 |
-11 |
160 |
730 |
170 |
|
|
-18 |
-12 |
200 |
770 |
190 |
|
|
-19 |
-13 |
250 |
820 |
220 |
|
|
-20 |
-14 |
320 |
890 |
260 |
|
|

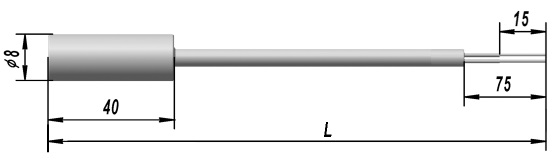

Рис.5 ТСМ 9204: Диапазон измеряемых температур -50…+150 °C, Схема 4; НСХ 50М Класс допуска С |
|||||
|
|
КОНСТРУКТИВ-НОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Материал защитной арматуры |
Масса,г |
|
|
l |
L |
||||
|
-22 |
40 |
1240 |
Латунь Л63 или Л96 |
43 |
|
|

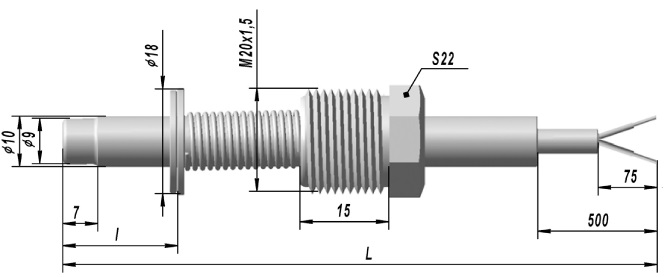

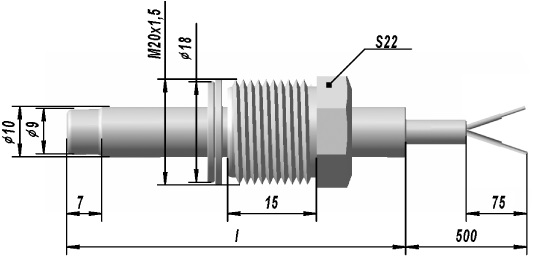

Рис.6 ТСП 9204 и ТСМ 9204: Диапазон измеряемых температур: -50…+150 °C Схема 4; Класс допуска В Материал защитной арматуры: 12Х18Н10Т |
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Мас-са, г |
||
|
|
ТСП (50П) |
ТСМ (50М) |
l |
L |
|
|
-45 |
-37 |
120 |
188 |
150 |
|
|
-46 |
-38 |
250 |
318 |
220 |
|
|

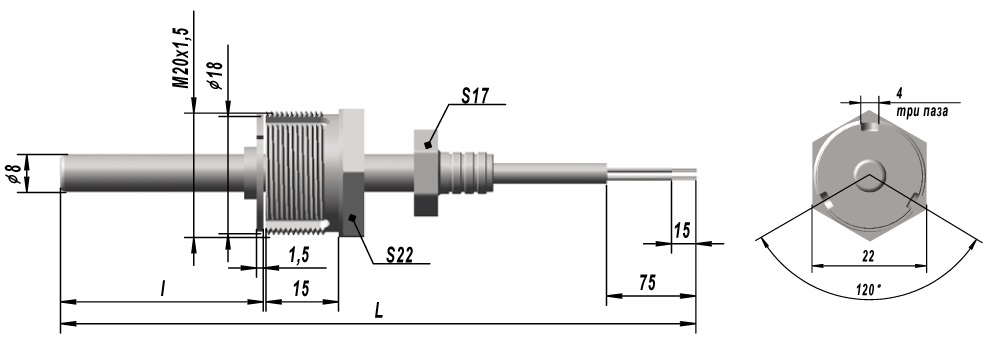

Рис.7 ТСМ 9204 (штуцер подвижный) |
||||||||
|
|
||||||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Диапазон измеряемых температур, °C |
Класс допуска |
Схема |
НСХ |
Размеры, мм |
Материал защитной арматуры |
Масса, г |
|
|
l |
L |
|||||||
|
-35 |
-50…+150 |
В |
4 |
50М |
105 |
1170 |
12Х18Н10Т |
190 |
|
-36 |
235 |
1300 |
260 |
|||||
|

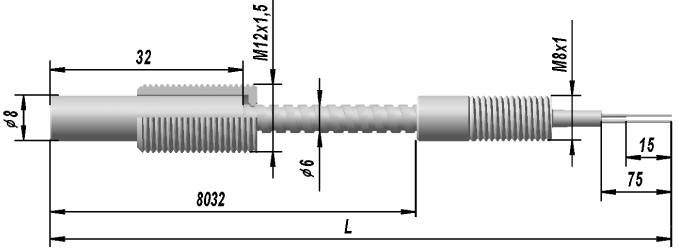

Рис.8 ТСМ 9204 (экранированный кабель защищен металлорукавом) Схема 4; НСХ 50М; Диапазон измеряемых температур: -50…+150 °C Класс допуска В |
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
L |
Материал защитной арматуры |
Масса, г |
|
|
-33 |
8140 |
12Х18Н10Т |
522 |
|

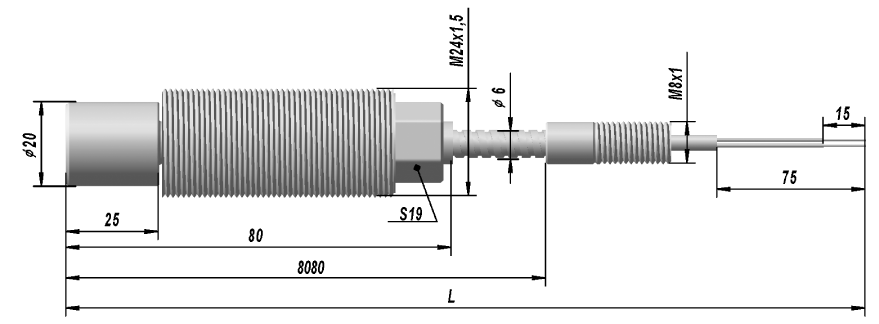

Рис.9 ТСМ 9204 (экранированный кабель защищен металлорукавом) Схема 4; НСХ 50М; Диапазон измеряемых температур -50…+150 °C Класс допуска В |
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
L |
Масса, г |
|
|
-34 |
8190 |
733 |
|
Рис.10 ТСМ 9204: Схема 4; НСХ 50М Диапазон измеряемых температур -50…+150 °C Класс допуска В |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Материал защитной арматуры |
Масса, г |
|
|
|
l |
L |
|||
|
-39 |
120 |
620 |
Медь М1 |
180 |
|
|
-40 |
250 |
750 |
230 |
||
|

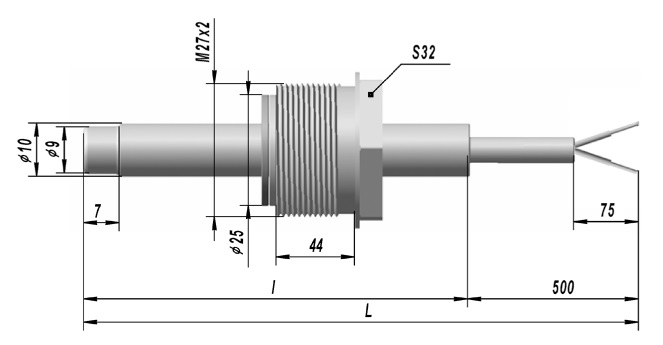

Рис.11 ТСП 9204: Схема 4; Диапазон измеряемых температур –60…+200 °C Материал защитной арматуры 12Н18Н10Т |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Класс допуска |
НСХ |
Размеры, мм |
Масса, г |
|
|
l |
L |
|||||
|
|
-47 |
А |
50П |
50 |
3090 |
155 |
|
-48 |
100П |
200 |
||||
|

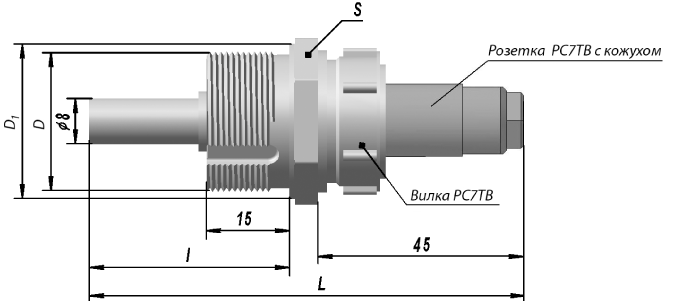

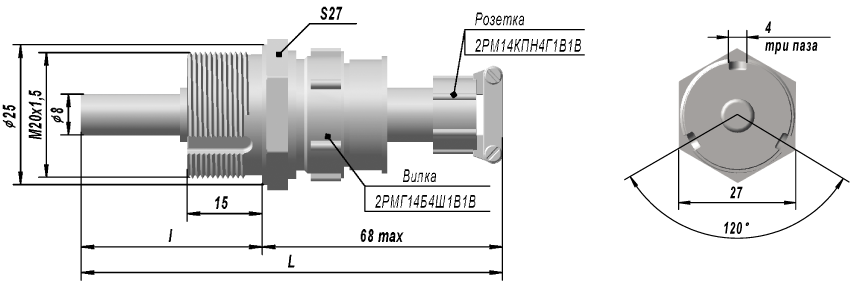

Рис.12 ТСП 9204: Диапазон измеряемых температур –50…+150 °C Схема 4; Схема 4, НСХ 100П, Класс допуска А Материал защитной арматуры 12Н18Н10Т Латунь ЛС59-1 |
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Масса, г |
||||
|
D |
D1 |
S |
l |
L |
|||
|
|
-49 |
М20х1,5 |
25 |
27 |
120 |
172 |
140 |
|
-50 |
250 |
302 |
210 |
||||
|
-51 |
М20х1,5 |
30 |
32 |
120 |
172 |
150 |
|
|
-52 |
250 |
302 |
220 |
||||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9204-03 ТУ 4211-093-02566540-2011»
Термопреобразователи сопротивления ТСП 9204, ТСМ 9204 поставляются без наконечников.
Мы являемся дилерами компании АО «НПП «Эталон» на протяжении многих лет. Выражаем огромную благодарность за оперативное выставление счетов, помощь консультировании заказов, профессионализм менеджеров, а также своевременную отгрузку продукции.
Вопросы – Ответы
Леонид (не проверено)
Здравствуйте!
Какой максимальный измерительный ток допустим для каждого из термопреобразователей ТСП9204 и ТСМ9204 ?
etalon
Добрый день, Леонид!
Для ТСП 9204-06, 9204-07, 9204-37, 9204-37 не более 2мА для остальных исполнений не более 5мА.
