| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9507 |
ТСМ 9507 |
|
диапазон измеряемых температур, °C |
-50…+120 |
-50…+100 |
|
номинальная статическая характеристика (НСХ) |
50П; 100П |
50М |
|
класс допуска |
С |
|
|
время термической реакции, с |
16 |
20 |
|
степень защиты от пыли и воды |
IP55 |
|
|
материал защитной арматуры |
12Х18Н10Т; Наконечник медь М1 |
|
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
0,00428 |
|
диапа4зон условных давлений, МПа |
0,63 |
|
|
устойчивость к вибрации |
F3 |
|
|
вид климатического исполнения |
В1 |
|
|
масса, кг, не более |
0,31…0,67 |
0,31…0,47 |
|
средняя наработка до отказа, ч, не менее |
70 000 |
|

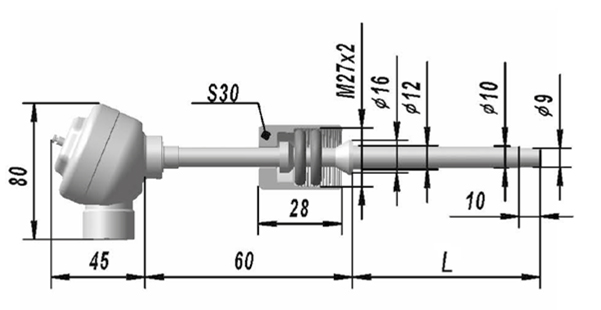

Крепление с помощью накидной гайки М27х2
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|
ТСП 9507 |
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
НСХ |
Масса, кг |
|
.164-00 |
20 |
50П |
0,31 |
|
-01 |
100П |
||
|
-02 |
25 |
50П |
0,32 |
|
-03 |
100П |
||
|
-04 |
32 |
50П |
0,32 |
|
-05 |
100П |
||
|
-06 |
40 |
50П |
0,32 |
|
-07 |
100П |
||
|
-08 |
50 |
50П |
0,33 |
|
-09 |
100П |
||
|
-10 |
60 |
50П |
0,33 |
|
-11 |
100П |
||
|
-12 |
80 |
50П |
0,34 |
|
-13 |
100П |
||
|
-14 |
100 |
50П |
0,35 |
|
-15 |
100П |
||
|
-16 |
120 |
50П |
0,36 |
|
-17 |
100П |
||
|
-18 |
160 |
50П |
0,37 |
|
-19 |
100П |
||
|
-20 |
200 |
50П |
0,39 |
|
-21 |
100П |
||
|
-22 |
250 |
50П |
0,40 |
|
-23 |
100П |
||
|
-24 |
320 |
50П |
0,41 |
|
-25 |
100П |
||
|
-26 |
400 |
50П |
0,44 |
|
-27 |
100П |
||
|
-28 |
500 |
50П |
0,47 |
|
-29 |
100П |
||
|
-30 |
630 |
50П |
0,51 |
|
-31 |
100П |
||
|
-32 |
800 |
50П |
0,54 |
|
-33 |
100П |
||
|
-34 |
1000 |
50П |
0,59 |
|
-35 |
100П |
||
|
-36 |
1250 |
50П |
0,67 |
|
-37 |
100П |
||
|
ТСМ 9507 |
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
НСХ |
Масса, кг |
|
.164-38 |
25 |
50М |
0,31 |
|
-39 |
25 |
0,32 |
|
|
-40 |
32 |
0,32 |
|
|
-41 |
40 |
0,32 |
|
|
-42 |
50 |
0,33 |
|
|
-43 |
60 |
0,33 |
|
|
-44 |
80 |
0,34 |
|
|
-45 |
100 |
0,35 |
|
|
-46 |
120 |
0,36 |
|
|
-47 |
160 |
0,37 |
|
|
-48 |
200 |
0,39 |
|
|
-49 |
250 |
0,40 |
|
|
-50 |
320 |
0,41 |
|
|
-51 |
400 |
0,44 |
|
|
-52 |
500 |
0,47 |
|
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСМ 9507 164-38 ТУ 4211-093-02566540-2011»
