| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9714 |
ТСМ 9714 |
|
|
диапазон измеряемых температур, °C |
-60…+600* |
-60…+200* |
|
|
номинальная статическая характеристика (НСХ) |
50П |
50М |
|
|
класс допуска |
В |
||
|
время термической реакции, с |
6 |
||
|
степень защиты от пыли и воды |
IP54 |
||
|
материал защитной арматуры |
12Х18Н10Т |
||
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
0,00428 |
|
|
диапазон условных давлений, МПа |
0,4 |
||
|
устойчивость к вибрации |
L3 |
||
|
вид климатического исполнения |
У2, Т2 |
||
|
масса, кг, не более |
0,128…0,22 |
0,128…0,29 |
|
|
средняя наработка до отказа, ч, не менее |
100 000 |
||
|
* см. таблицы конструктивных исполнений |
|||

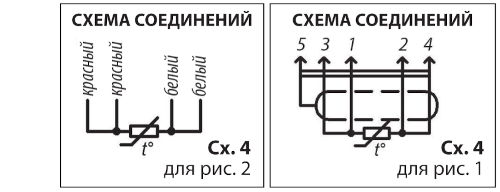

Тип соединителя по рис.1 – ОНЦ – ВГ – 4 – 5/16 – В
Приложение. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г.Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12
|

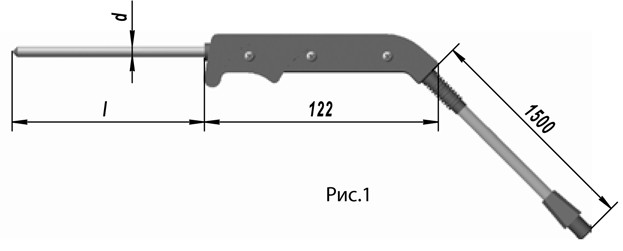

Рис.1 |
||||
|
|
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
d, мм |
Диапазон измеряемых температур, °С |
Масса, кг |
|
ТСП 9714 |
||||
|
–00 |
200 |
4 |
–60…+400 |
0,158 |
|
-01 |
250 |
0,165 |
||
|
-02 |
320 |
5 |
0,182 |
|
|
-03 |
400 |
0,190 |
||
|
-04 |
500 |
6 |
–60…+600 |
0,230 |
|
-05 |
630 |
0,250 |
||
|
-06 |
800 |
0,277 |
||
|
-07 |
1000 |
0,320 |
||
|
ТСМ 9714 |
||||
|
-18 |
200 |
4 |
–60…+180 |
0,158 |
|
-19 |
250 |
0,165 |
||
|
-20 |
320 |
5 |
0,182 |
|
|
-21 |
400 |
0,190 |
||
|
-22 |
500 |
6 |
–60…+200 |
0,230 |
|
-23 |
630 |
0,250 |
||
|
-24 |
800 |
0,277 |
||
|
-25 |
1000 |
0,320 |
||
|

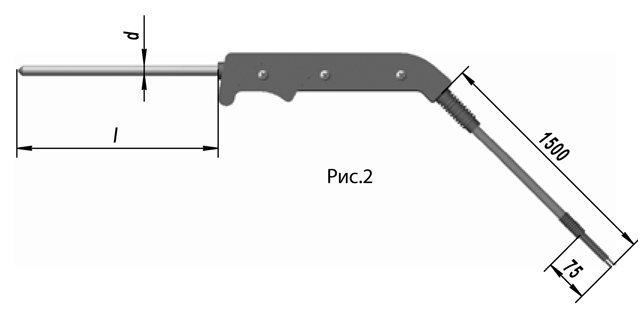

Рис.2 |
||||
|
|
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
d, мм |
Диапазон измеряемых температур, °С |
Масса, кг |
|
ТСП 9714 |
||||
|
–00 |
200 |
4 |
–60…+400 |
0,128 |
|
-01 |
250 |
0,135 |
||
|
-02 |
320 |
5 |
0,152 |
|
|
-03 |
400 |
0,160 |
||
|
-04 |
500 |
6 |
–60…+600 |
0,200 |
|
-05 |
630 |
0,220 |
||
|
-06 |
800 |
0,247 |
||
|
-07 |
1000 |
0,290 |
||
|
ТСМ 9714 |
||||
|
-18 |
200 |
4 |
–60…+180 |
0,128 |
|
-19 |
250 |
0,135 |
||
|
-20 |
320 |
5 |
0,152 |
|
|
-21 |
400 |
0,160 |
||
|
-22 |
500 |
6 |
–60…+200 |
0,200 |
|
-23 |
630 |
0,220 |
||
|
-24 |
800 |
0,247 |
||
|
-25 |
1000 |
0,290 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9714-01 ТУ 4211-093-02566540-2011»
