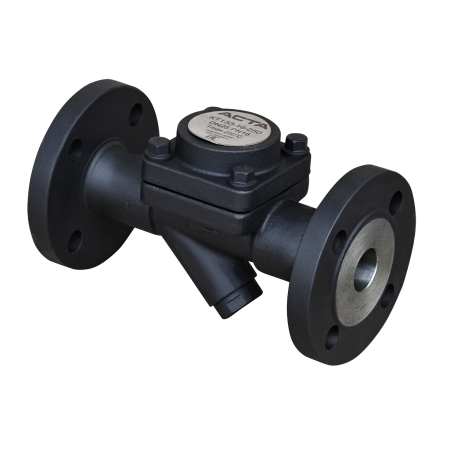

Термостатические капсульные конденсатоотводчики АСТА КТ131 и КТ133

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.

Преимущества:

 Компактные размеры

 Отвод доохлажденного конденсата

 Устойчивость к гидроударам

 Отвод воздуха

 Непрерывный отвод конденсата

 Встроенный фильтр

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на термостатические конденсатоотводчики АСТА КТ 131 / КТ 133

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	DN, мм	Цена, евро с НДС
КТ131.015	КТ131	р/р	сталь СТ20	16	1/2″	165,20
КТ131.020					3/4″	171,06
КТ131.025					1″	174,00
КТ131.032					1-1/4″	200,39
КТ131.040					1-1/2″	213,10
КТ131.050					2″	229,71

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	DN, мм	Цена, евро с НДС
КТ133.015	КТ133	ф/ф	сталь СТ20	16	15	275,66
КТ133.020					20	281,52
КТ133.025					25	302,05
КТ133.032					32	372,43
КТ133.040					40	400,78
КТ133.050					50	417,39

Скачать все цены на конденсатоотводчики АСТА

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-50
Номинальное давление PN	16 бар
Максимальная температура рабочей среды Tmax	250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	КТ131 – Внутренняя резьба R
Тип присоединения	КТ133 – Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
13,9	250
14,7	200
15,5	150
16	50

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	16
15–25	95	150	190	240	270	290	340
32–50	160	250	340	420	480	550	740

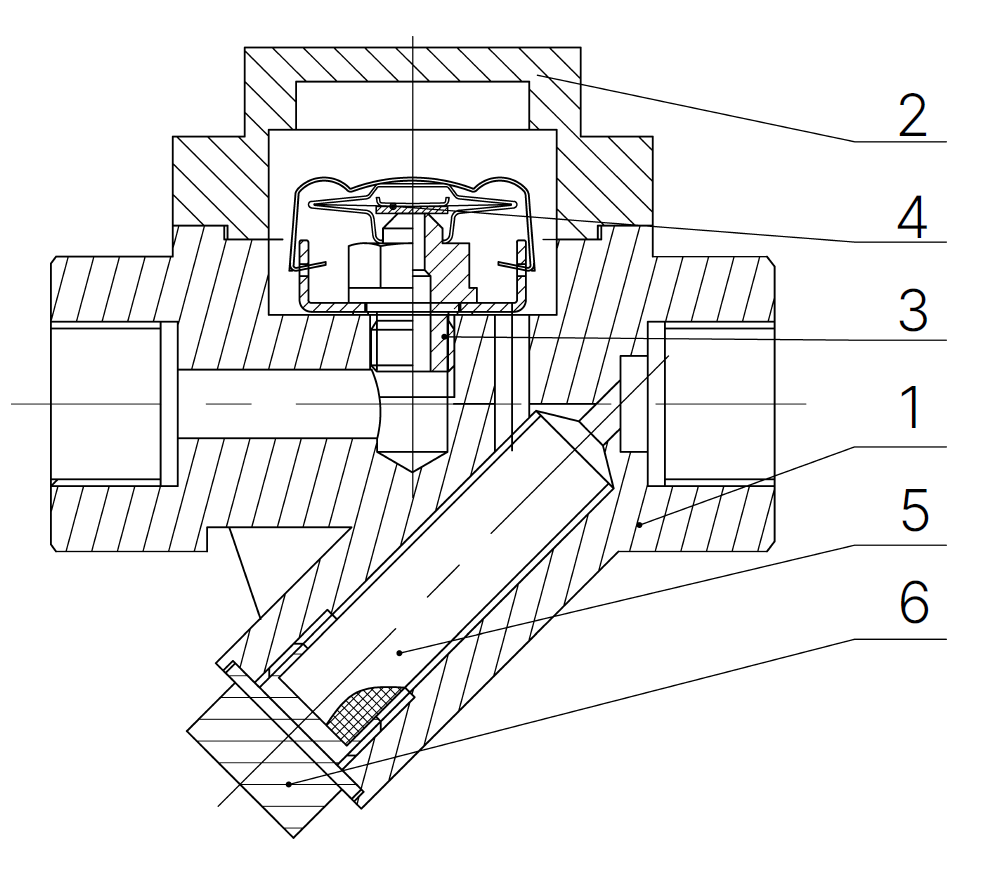

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Крышка	Cталь WCB
3	Седло	Сталь 20X13
4	Капсула	Cталь AISI 304
5	Фильтр	Cталь AISI 304
6	Пробка	Cталь 25

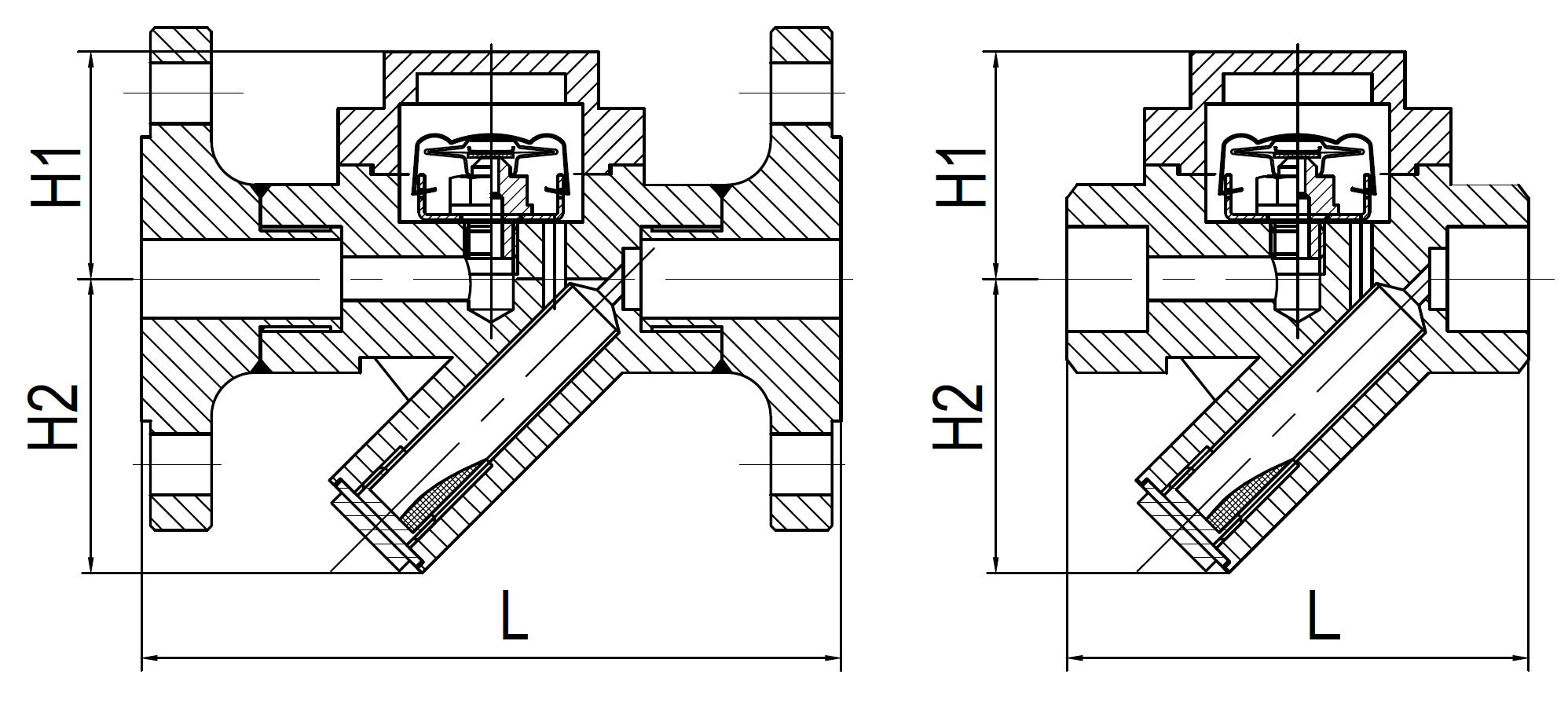

Массогабаритные характеристики

DN	L, мм		H1, мм	H2, мм	Масса, кг
DN	КТ131	КТ133	H1, мм	H2, мм	КТ131	КТ133
15 (½”)	100	175	58	55	1,8	4,0
20 (¾”)	100	175	58	55	2,0	4,2
25 (1”)	120	200	60	55	2,0	4,2
32 (1 ¼”)	150	250	85	60	3,8	4,8
40 (1 ½”)	150	250	85	60	4,0	10,0
50 (2”)	160	270	85	60	4,2	10,1
