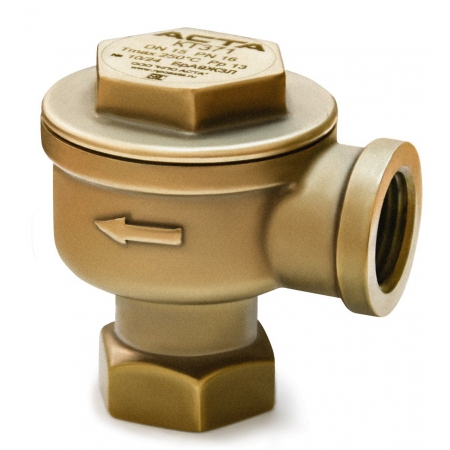

Термостатические капсульные конденсатоотводчики АСТА КТ371

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.

Преимущества:

Компактные размеры

Отвод доохлажденного конденсата

Устойчивость к гидроударам

Отвод воздуха

Встроенный фильтр

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цена по запросу.

Скачать полное описание

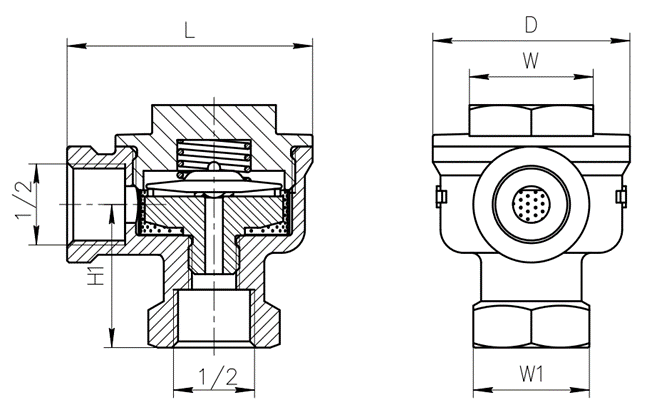

Технические характеристики

Номинальный диаметр, DN	15 (½”)
Номинальное давление, PN	16 бар
Максимальное рабочее давление	13 бар
Максимальная температура рабочей среды, Tmax	250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (крышкой вверх)
Тип присоединения	Внутренняя резьба G

Ограничение применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
7	250
8	245
10	230
13	220

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4,5	6	8	10	12	14	21
15 (½”)	210	300	465	520	610	665	720	840	1000

Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения

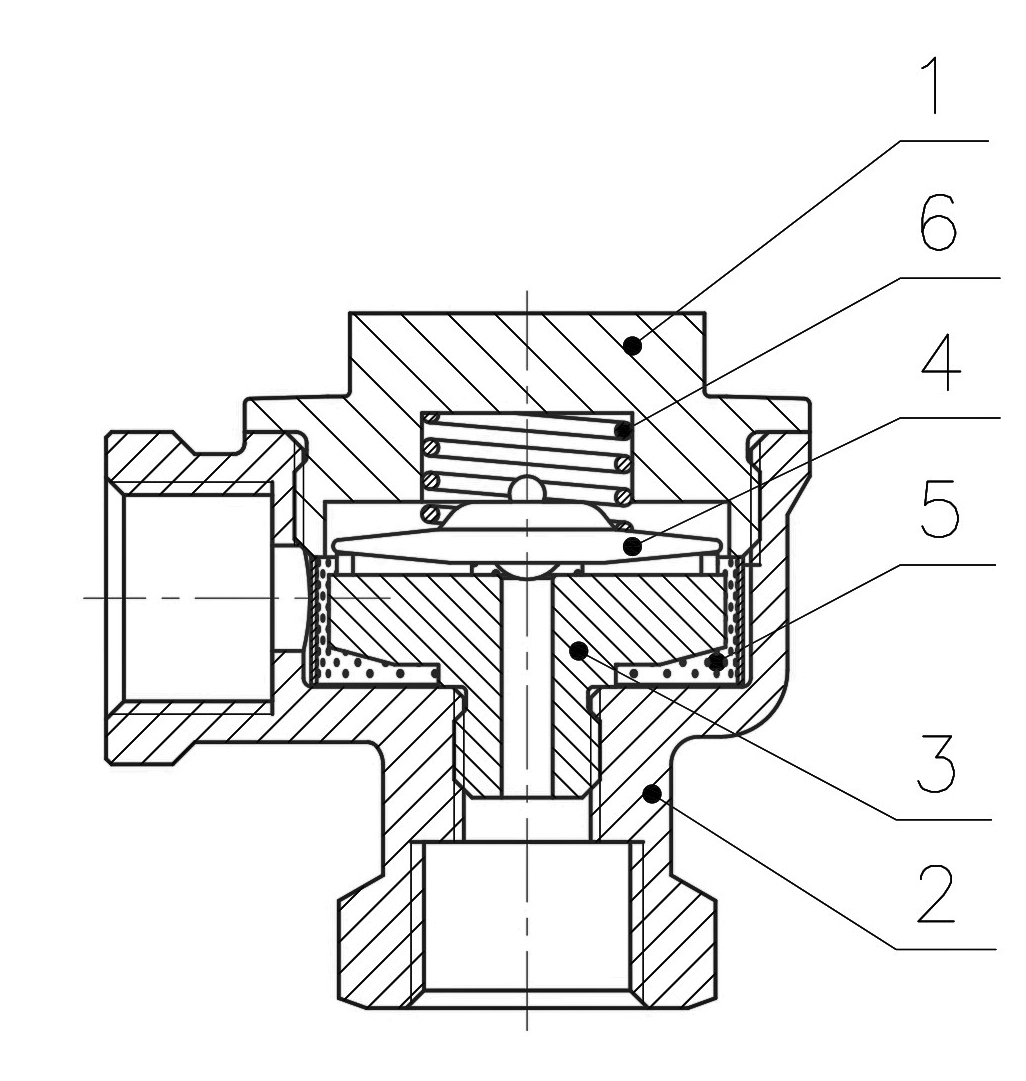

Спецификация материалов

№	Наименование	Материал
1	Крышка	Бронза БрА9Ж3Л
2	Корпус	Бронза БрА9Ж3Л
3	Седло	Нержавеющая сталь 12Х18Н10Т
4	Капсула	Нержавеющая сталь 12Х18Н10Т
5	Фильтр	Нержавеющая сталь 12Х18Н10Т
6	Пружина	Нержавеющая сталь 12Х18Н10Т
