Термостатические конденсатоотводчики АСТА КТ131 и КТ133

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.

Преимущества:

 Компактные размеры

 Отвод доохлажденного конденсата

 Устойчивость к гидроударам

 Отвод воздуха

 Непрерывный отвод конденсата

 Встроенный фильтр

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-50
Номинальное давление PN	16 бар
Максимальная температура рабочей среды Tmax	250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	КТ131 – Внутренняя резьба R
Тип присоединения	КТ133 – Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
13,9	250
14,7	200
15,5	150
16	50

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	16
15–25	95	150	190	240	270	290	340
32–50	160	250	340	420	480	550	740

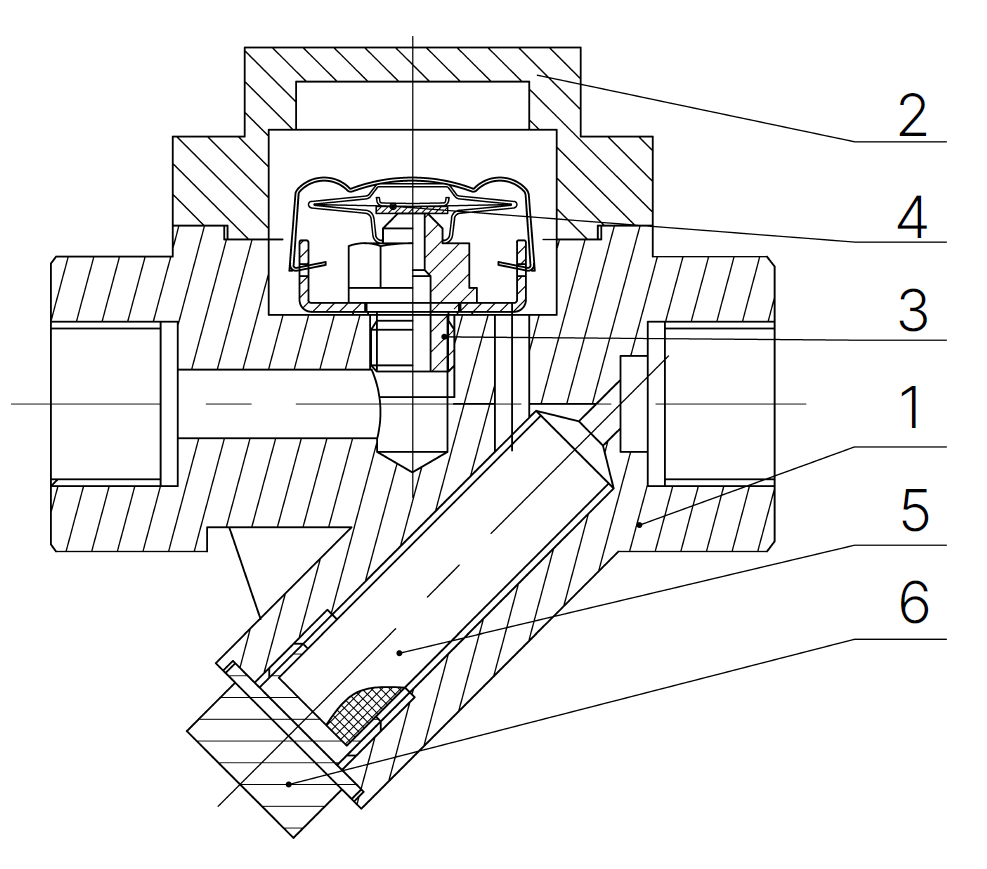

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Крышка	Cталь WCB
3	Седло	Сталь 20X13
4	Капсула	Cталь AISI 304
5	Фильтр	Cталь AISI 304
6	Пробка	Cталь 25

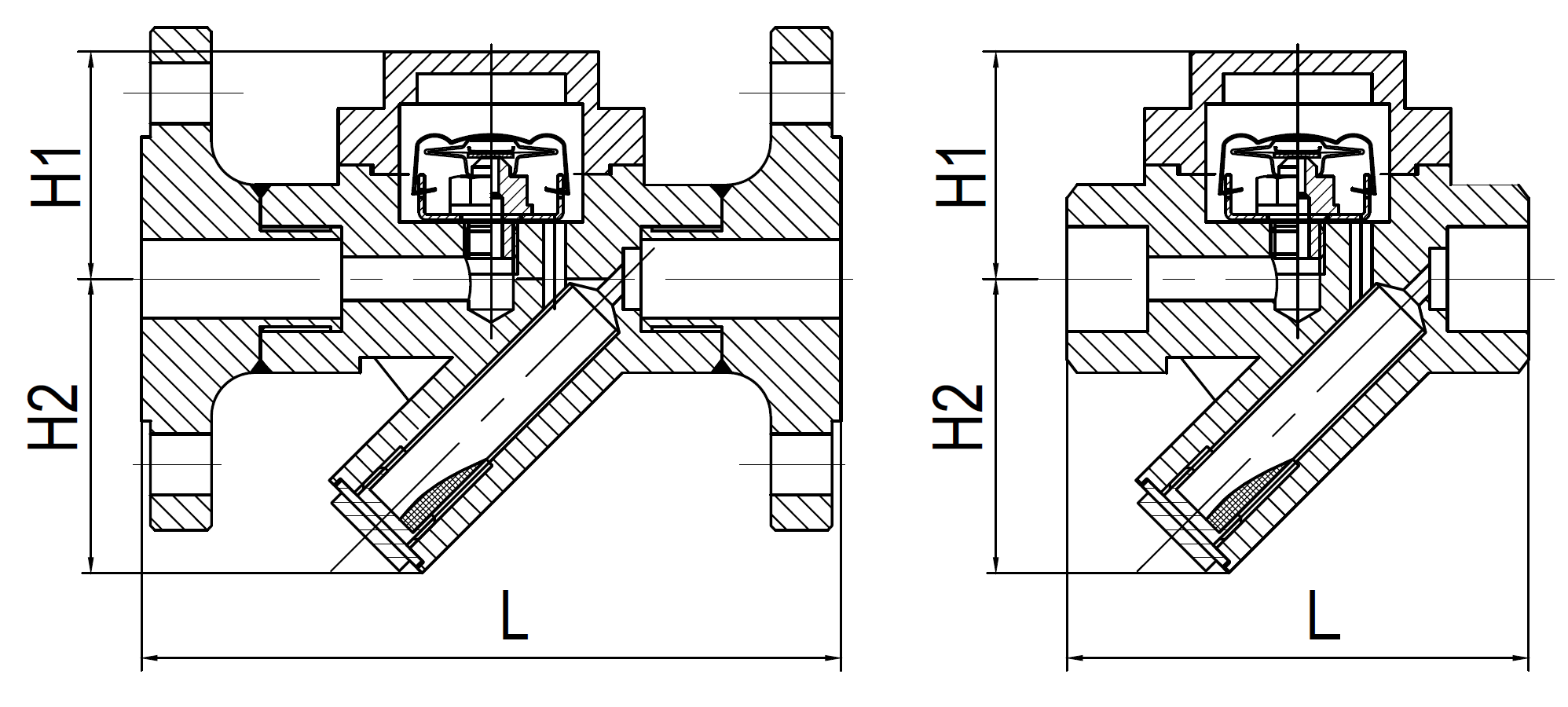

Массогабаритные характеристики

DN	L, мм		H1, мм	H2, мм	Масса, кг
DN	КТ131	КТ133	H1, мм	H2, мм	КТ131	КТ133
15 (½”)	100	175	58	55	1,8	4,0
20 (¾”)	100	175	58	55	2,0	4,2
25 (1”)	120	200	60	55	2,0	4,2
32 (1 ¼”)	150	250	85	60	3,8	4,8
40 (1 ½”)	150	250	85	60	4,0	10,0
50 (2”)	160	270	85	60	4,2	10,1
