Термостатические конденсатоотводчики АСТА КТ252

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.

Преимущества:

 Компактные размеры

 Отвод доохлажденного конденсата

 Устойчивость к гидроударам

 Отвод воздуха

 Непрерывный отвод конденсата

 Встроенный фильтр

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15–25
Номинальное давление PN	40 бар
Максимальное рабочее давление	32 бар
Максимальная температура рабочей среды Tmax	250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Вертикально, горизонтально*
Тип присоединения	Межфланцевый

* – рекомендуется вертикальная установка конденсатоотводчика для равномерного распределения теплового потока на капсулу и возможности самодренирования конденсатоотводчика.

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
26,7	250
28,4	200
30,3	150
32,7	100

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4,5	6	8	10	12	14	21
15–25	210	300	465	520	610	665	720	840	1000

Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения

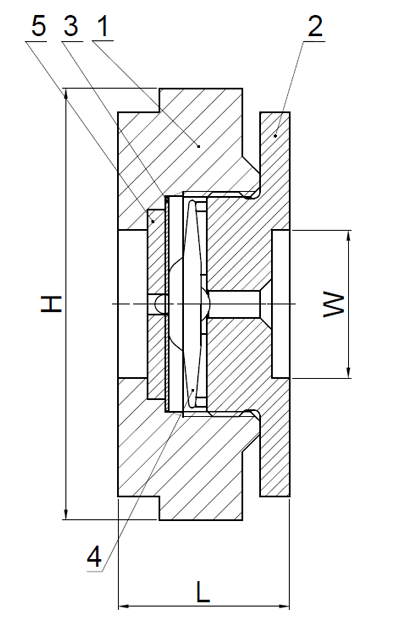

Спецификация материалов

№	Наименование	Материал
1	Крышка	Нержавеющая сталь 12Х18Н10Т
2	Корпус
3	Фильтр
4	Капсула
5	Упор
