Термостатические конденсатоотводчики АСТА КТ361

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется в качестве воздухоотводчика для паровых систем, для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.

Преимущества:

Компактные размеры

Отвод доохлажденного конденсата

Устойчивость к гидроударам

Отвод воздуха

Встроенный фильтр

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на термостатические конденсатоотводчики АСТА КТ 361

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	DN, мм	Цена, евро с НДС
КТ361.015	КТ361	р/р	латунь	16	1/2″	136,20

Скачать все цены на конденсатоотводчики АСТА

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	15 (½”)
Номинальное давление, PN	16 бар
Максимальное рабочее давление	13 бар
Максимальная температура рабочей среды, Tmax	200 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (крышкой вверх)
Тип присоединения	Внутренняя резьба NPT

Ограничение применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
7	250
8	245
10	230
13	220

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	7	8	10	13
15 (½”)	320	420	550	650	690	730	800

Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения

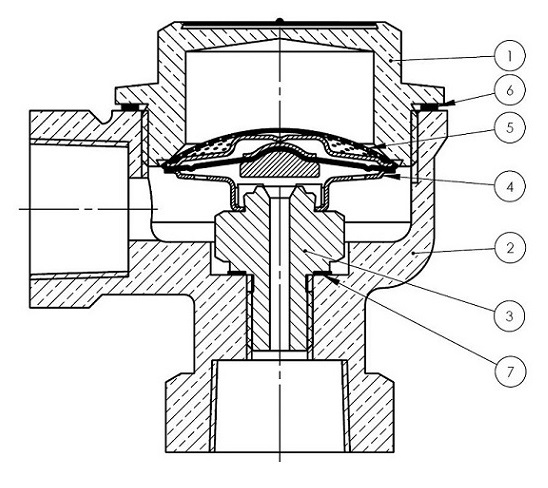

Спецификация материалов

№	Наименование	Материал
1	Крышка	Латунь
2	Корпус	Латунь
3	Седло	Cталь AISI 304
4	Капсула	Cталь AISI 304
5	Фильтр	Cталь AISI 304
6	Уплотнение корпуса	Cталь AISI 304
7	Уплотнение седла	Cталь AISI 304
