Технические характеристики
| Номинальный диаметр, DN | 15 (½”) |
| Номинальное давление, PN | 16 бар |
| Максимальное рабочее давление | 13 бар |
| Максимальная температура рабочей среды, Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально (крышкой вверх) |
| Тип присоединения | Внутренняя резьба G |
Ограничение применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 7 | 250 |
| 8 | 245 |
| 10 | 230 |
| 13 | 220 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||||
| 1 | 2 | 4,5 | 6 | 8 | 10 | 12 | 14 | 21 | |
| 15 (½”) | 210 | 300 | 465 | 520 | 610 | 665 | 720 | 840 | 1000 |
| Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения |

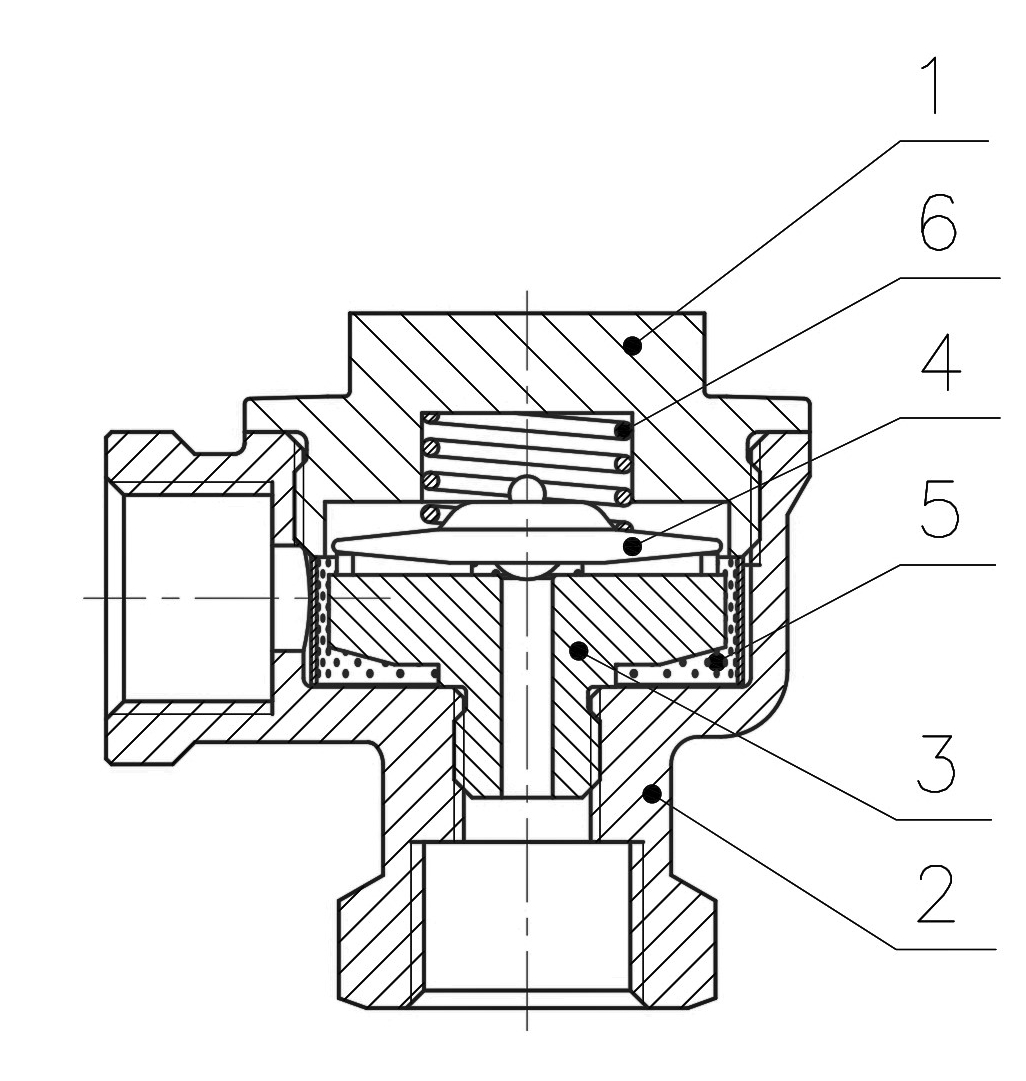

Спецификация материалов
| № | Наименование | Материал |
| 1 | Крышка | Бронза БрА9Ж3Л |
| 2 | Корпус | Бронза БрА9Ж3Л |
| 3 | Седло | Нержавеющая сталь 12Х18Н10Т |
| 4 | Капсула | Нержавеющая сталь 12Х18Н10Т |
| 5 | Фильтр | Нержавеющая сталь 12Х18Н10Т |
| 6 | Пружина | Нержавеющая сталь 12Х18Н10Т |

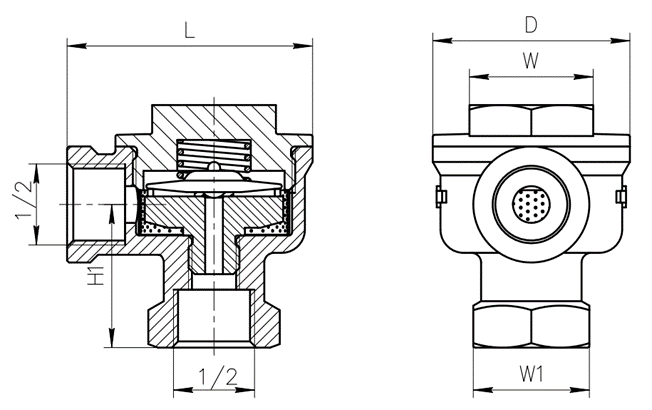

Массогабаритные характеристики
| DN | L, мм |
H, мм | H1, мм | W, мм | W1, мм | ØD | Масса, кг |
| 15 (½”) | 64 | 63 | 37 | 32 | 30 | 51 | 0,5 |
