Трубчатый струевыпрямитель – исполнение 1

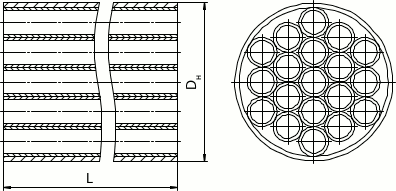

Трубчатый струевыпрямитель – исполнение 2
Трубчатый струевыпрямитель – исполнение 3
Основные технические характеристики
| Условное давление PN, МПа | Условный проход Dу, мм | Монтажная длина L, мм | Наружный диаметр трубопровода Dн, мм | Обозначение струевыпрямителя при условном давлении РN |
|---|---|---|---|---|
| 0,6; 1,0; 1,6; 2,5; 4,0; 6,3: 10*; 16**; 20***; 25***; 40*** | 50 | 110 | 57 | СВТ РN −50 |
| 65 | 140 | 76 | СВТ РN −65 | |
| 80 | 170 | 89 | СВТ РN −80 | |
| 100 | 210 | 108 | СВТ РN −100 | |
| 125 | 260 | 133 | СВТ РN −125 | |
| 150 | 310 | 159 | СВТ РN −150 | |
| 200 | 430 | 219 | СВТ РN −200 | |
| 250 | 540 | 273 | СВТ РN −250 | |
| 300 | 650 | 325 | СВТ РN −300 | |
| 350 | 740 | 377 | СВТ РN −350 | |
| 400 | 850 | 426 | СВТ РN −400 | |
| 450 | 950 | 480 | СВТ РN −450 | |
| 500 | 1050 | 530 | СВТ РN −500 | |
| 600 | 1250 | 630 | СВТ РN −600 | |
| 700 | 1450 | 720 | СВТ РN −700 | |
| 800 | 1650 | 820 | СВТ РN −800 | |
| 900 | 1850 | 920 | СВТ РN −900 | |
| 1000 | 2050 | 1020 | СВТ РN −1000 |
* Только для измерительных трубопроводов до DN 450 мм.
** Только для измерительных трубопроводов до DN 400 мм.
*** Только для измерительных трубопроводов до DN 250 мм.
Материалы, контактирующие с рабочей средой
| Материал | Код материалов в условном обозначении струевыпрямителя | |
|---|---|---|
| Струевыпрямитель | Уплотнение | |
| Сталь 12Х18Н10Т ГОСТ 5632 | Паронит ГОСТ 481 | Б |
| Сталь 20 ГОСТ 1050 | А | |
| Сталь 09Г2С ГОСТ 19281 | 09Г2С | |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Струевыпрямитель | 1 |
| Паронитовая прокладка* | 1 – для исп. 1 2 – для исп. 3 |
| Паспорт предприятия изготовителя | 1 |
| Фланец* | 1 – для исп. 1 2 – для исп. 3 |
| Комплект крепежных изделий (шпильки, гайки, шайбы)* | 1 |
| Паспорт предприятия изготовителя* | 1 |
| Расчет на прочность | 1** |
| Руководство по эксплуатации | 1** |
| Копия обоснования безопасности | 1** |
* при поставке совместно с комплектом ответных фланцев (код «КФ»)
** на партию изделий.
Обозначение при заказе
| Струевыпрямитель | СВТ 2,5-100 | А | 1 | 108×4 | КФ |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
- Наименование.
- Обозначение.
- Код материалов, контактирующих с рабочей средой.
- Исполнение.
- Наружный диаметр трубопровода × толщина стенки, мм.
- Для поставки совместно с комплектом ответных фланцев указать код «КФ».
Сертификаты
Документация
Часто задаваемые вопросы
-
Дисковое устройство подготовки потока типа «Zanker» и трубчатый струевыпрямитель изготовлены в соответствии с ГОСТ 8.586.1-2005. В указанном стандарте оговариваются коэффициенты гидравлического сопротивления k на струевыпрямители. А именно, для «Zanker» коэффициент k равен 3,0, для трубчатого — 0,75.
Зная коэффициенты гидравлического сопротивления k, можно рассчитать потери напора давления в соответствии с формулой местных гидравлических потерь.
dp = k * ro * u * u / 2,
где dp — потери напора давления;
k — коэффициент гидравлического сопротивления;
ro — плотность жидкости;
u — средняя по сечению потока скорость жидкости.
