Характеристики

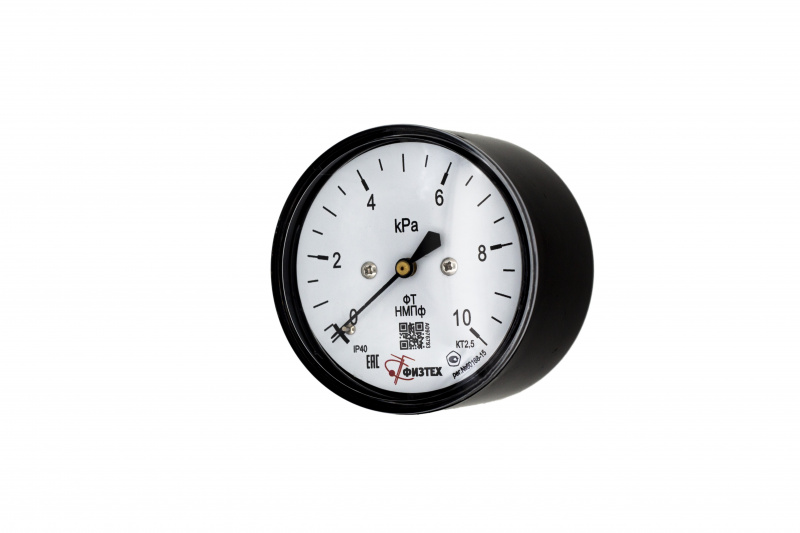

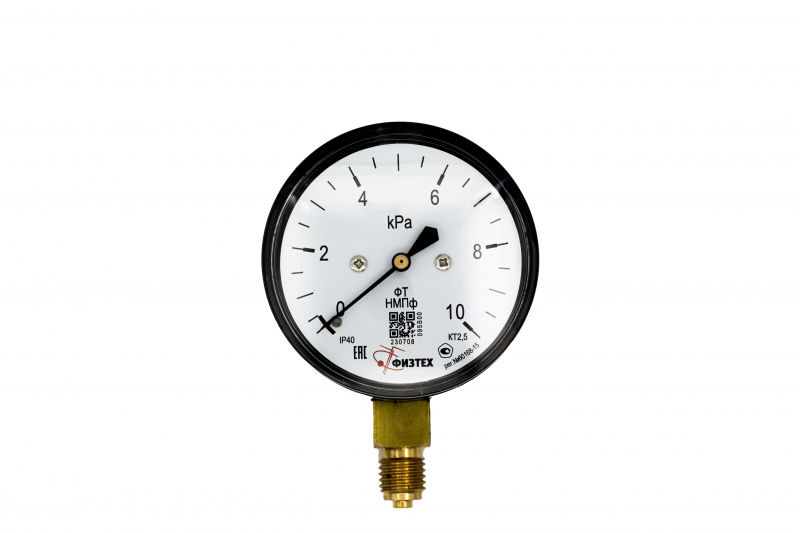

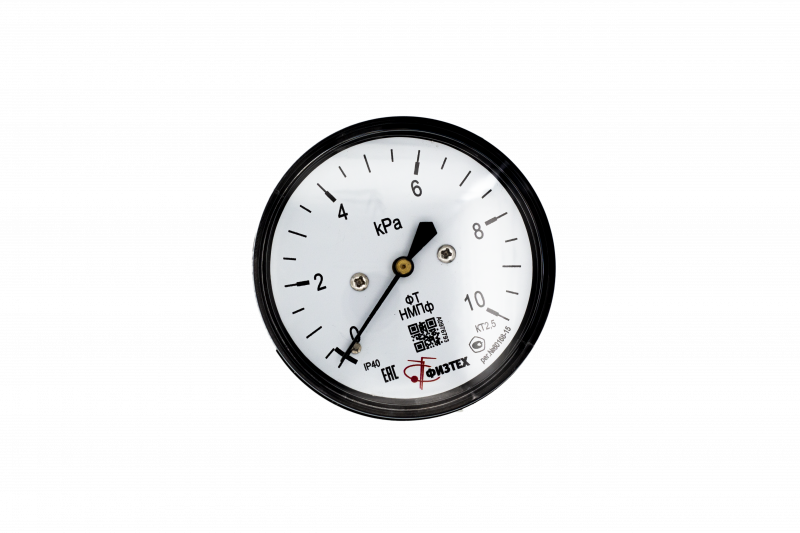

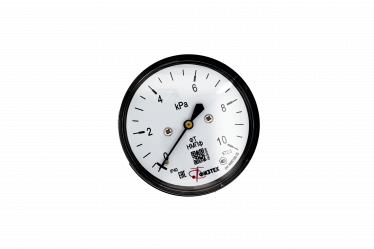

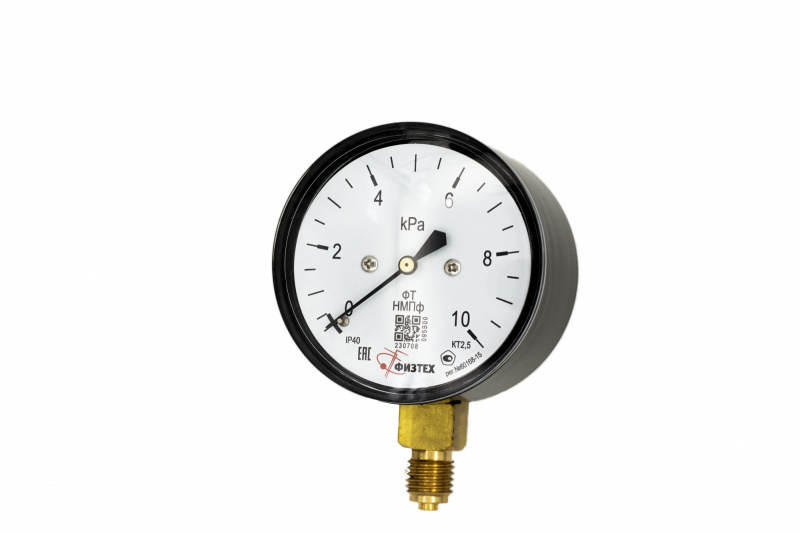

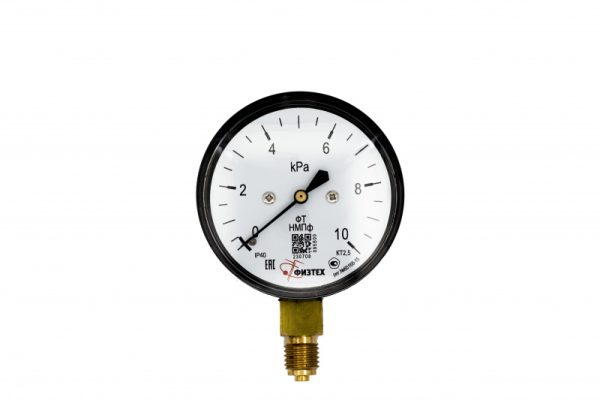

Манометры низкого давления (тягонапоромеры, напоромеры) мембранные ТНМПф, НМПф применяются для измерения малых величин вакуумметрического и/или избыточного давления сухих, газообразных, некристаллизующихся сред, неагрессивных к медным сплавам.
Номинальный диаметр корпуса63 ммКласс точности2,5Степень пылевлагозащитыIP40Резьба присоединительного штуцера– М12*1,5

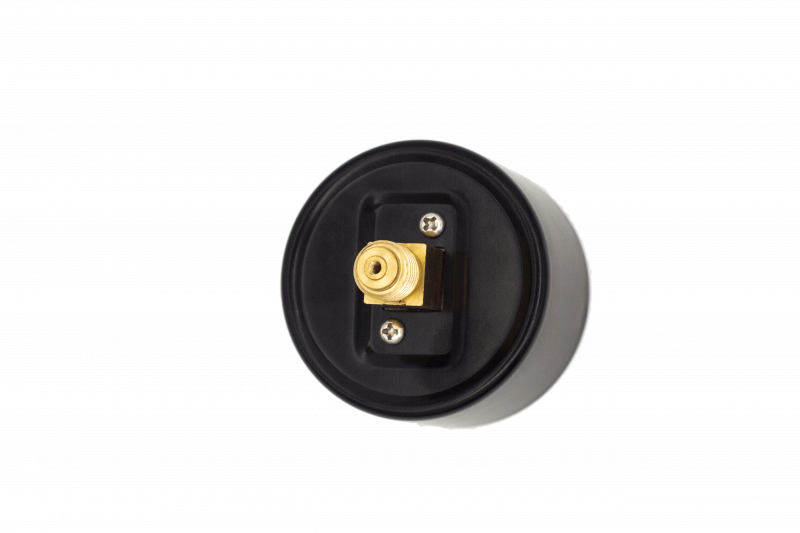

– другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцераосевое (ОШ)

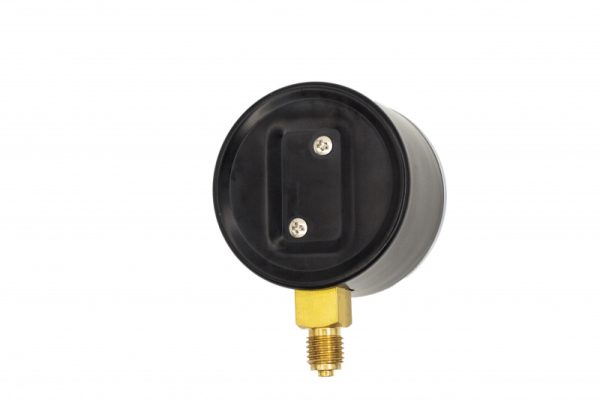

радиальное (РШ)Внешний корректор “0” на циферблатенетУстойчивость к климатическим воздействиям– исполнение У2 по ГОСТ 15150-69 (базовое)
– исполнение УХЛ1 по ГОСТ 15150-69 (по заказу)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от – 50 до +150 оСДиапазон температуры окружающей среды, оС– от -60 до +60 оСВиброзащищенностьгруппа L3Рабочие диапазоны измерений– постоянная нагрузка – 3/4 шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 100% шкалыСредний срок службы10 летМасса, не более0,25 кгМатериал корпусасталь, окращенная в черный цветОбечайканетСтеклоорганическоеМембранная коробкамедный сплавШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ТНМПф (тягонапоромер) -1,5…2,5 / -2…2; 4 / -2,5…1,5 / -3…3 / -4…2; 6 / -5…5 /-6…4; 10 / -8…8 / -10…6; 15 / -12,5…12,5
/ -15…10 / -4…2 / -20…20 кПаНМПф (напоромер) 0 – 2,5; 4; 6; 10; 16; 25; 40 кПа
ТМПф -2,5…0; -4…0; -6…0; -10…0; -16…0; -16…0; -25…0; -40…0 кПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбДокументы СНГ
СУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Тягонапоромеры, напоромеры ТНМПф, НМПф IP40 63 мм
Нет в наличии
ТУ 4212-114-64115539
Цена по запросу
Пределы измерений в системных единицах (кПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ТНМПф (тягонапоромер) |
-1,5…2,5 / -2…2; 4 / -2,5…1,5 / -3…3 / -4…2; 6 / -5…5 /-6…4; 10 / -8…8 / -10…6; 15 / -12,5…12,5 |
| НМПф (напоромер) |
0 – 2,5; 4; 6; 10; 16; 25; 40 кПа |
| ТМПф |
-2,5…0; -4…0; -6…0; -10…0; -16…0; -16…0; -25…0; -40…0 кПа |
