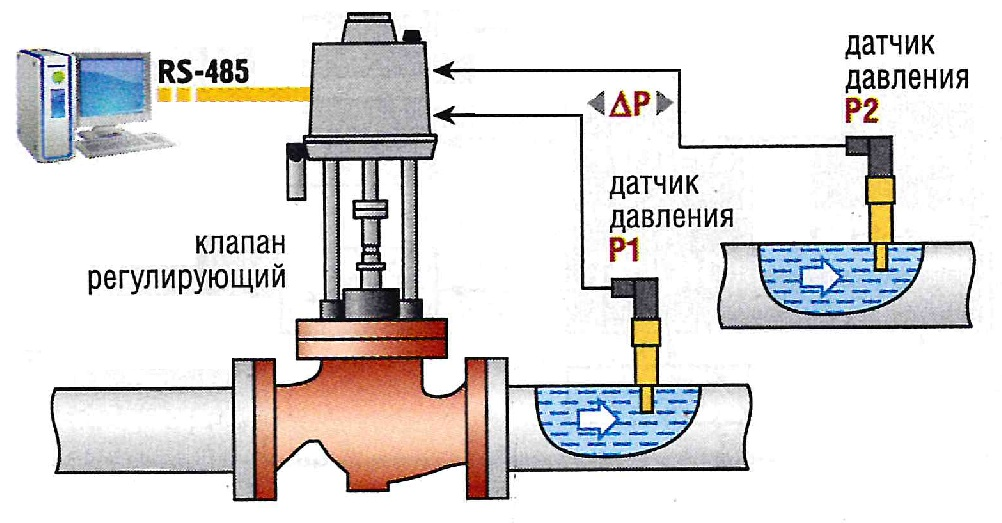

Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Обязательными элементами в конструкции регулятора давления являются:
- измерительный элемент — датчик давления;
- командное устройство — программируемый контроллер;
- исполнительный механизм — регулирующий клапан с электроприводом.
Достоинства регуляторов давления непрямого действия:
- широкий диапазон поддерживаемых давлений;
- высокая точность поддержания давления;
- дистанционное управление;
- возможность подобрать клапан большого диаметра;
- возможность изменения реакции на отклонение контролируемого параметра.
В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.
Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.
Технические характеристики
Электроприводы прямоходные со встроенным регулятором давления или перепада давления непрямого действия с резервным источником питания (исполнение В)
|
Номинальное усилие, Н |
700 | 1600 | 2700 | 3000** | 4000** | 7000** | ||||||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
|||||||||||||
|
Потребляемая мощность, Вт |
6 | 10 | 24 | |||||||||||
|
Номинальный полный ход, мм |
20 | 20 | 32 | 20 | 32 | 20 | 32 | 50 | 50 | 80 | ||||
|
Номинальное время полного хода, с,(задается с клавиатуры) |
30 40 63 90 |
40 63 90 125 |
30 40 63 90 |
40 63 90 125 |
40 63 90 125 |
80 100 125 160 |
30 40 63 90 |
40 63 90 125 |
30 40 63 90 |
40 63 90 125 |
80 100 125 160 |
63 75 100 160 |
100 125 160 250 |
|
|
Управление |
Встроенный регулятор давления |
|||||||||||||
|
Защита двигателя от перегрузки |
Электронная |
|||||||||||||
|
Класс защиты от поражения электрическим током |
II | I | ||||||||||||
|
Диапазон регулируемого давления (перепада давления), МПа |
0,01-2,0 |
|||||||||||||
|
Дискретность задания давления (перепада давления),МПа |
0,01 |
|||||||||||||
|
Количество подключаемых датчиков с сигналом 4-20 мА или 0-10 В (датчики давления) |
2 |
|||||||||||||
|
Входное сопротивление: — для сигнала 4-20 мА — для сигнала 0-10 В |
не более 250 Ом не менее 100кОм |
|||||||||||||
|
Тип интерфейса связи |
RS-485, протокол обмена Modbus RTU |
|||||||||||||
|
Режим работы по ГОСТ IEC60034-1-2014 |
Непрерывный |
|||||||||||||
|
Температура окружающей среды |
от -10оС до +50оС |
|||||||||||||
|
Степень защиты |
IP54 |
|||||||||||||
** Электроприводы с номинальным усилием 3000 — 7000 Н не выпускаются с резервным источником питания.
Схемы подключения

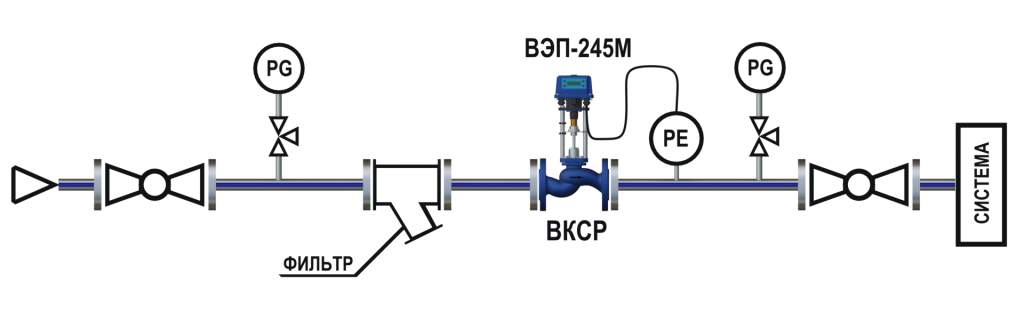

- Схема регулирования давления «после себя»

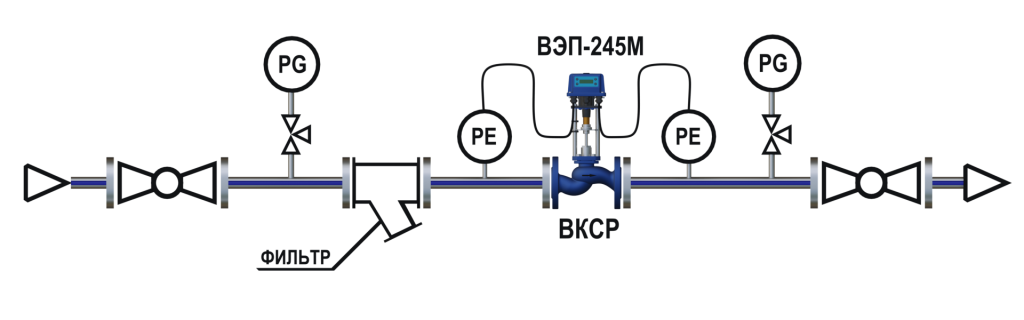

- Схема регулирования перепада давления с двумя датчиками давления
- Схема регулирования давления «до себя»

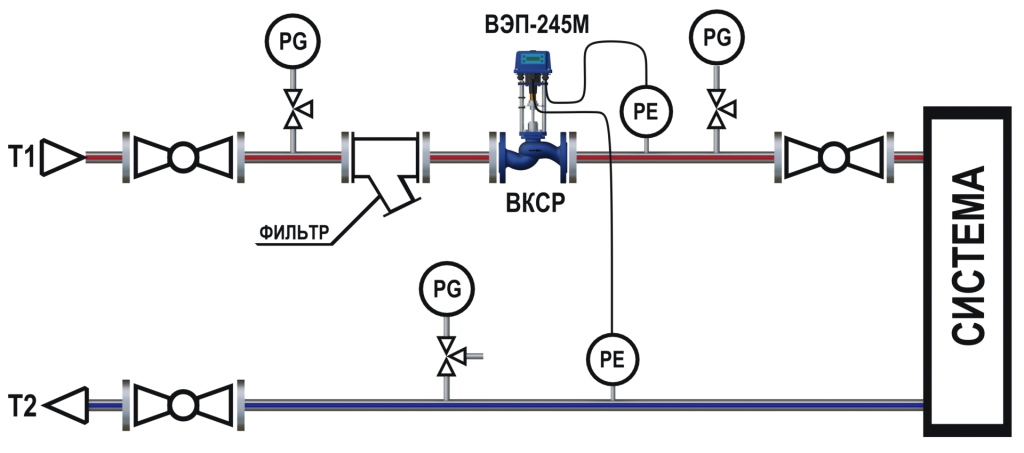

- Схема регулирования перепада давления (регулятор с функцией «перепуска») с двумя датчиками давления
