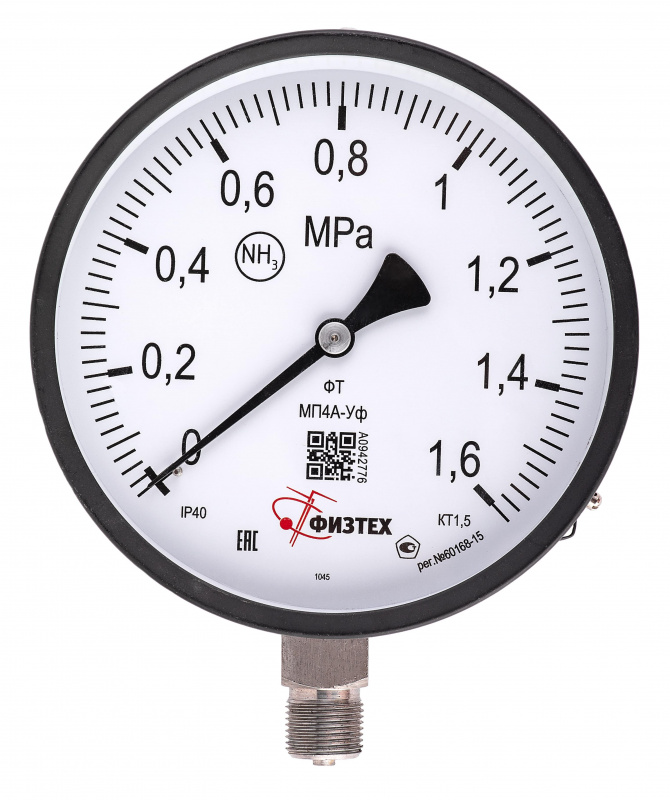

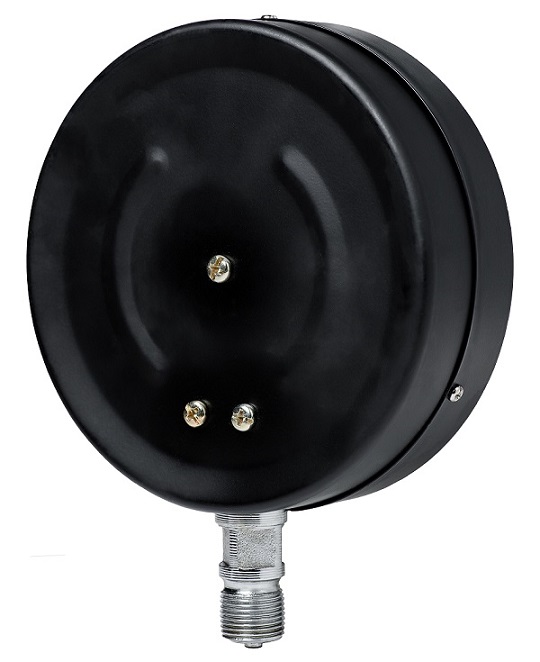

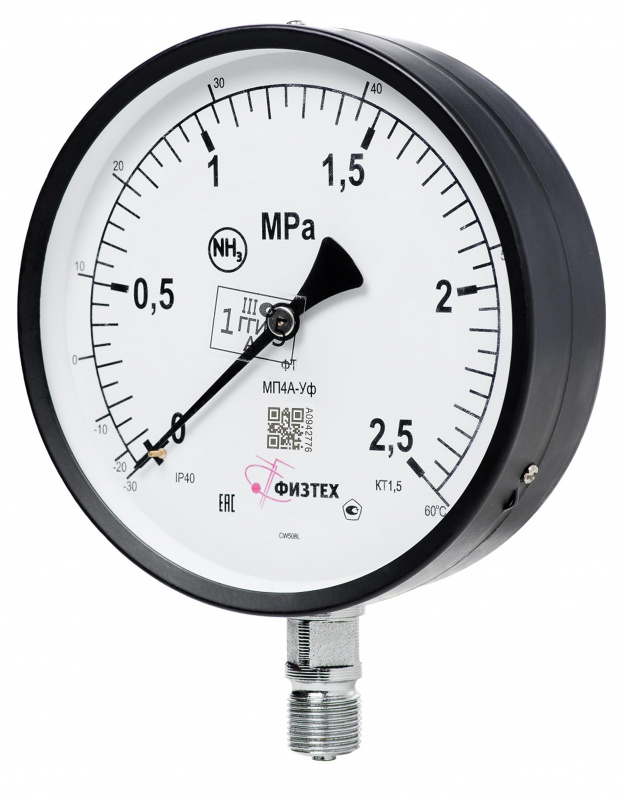

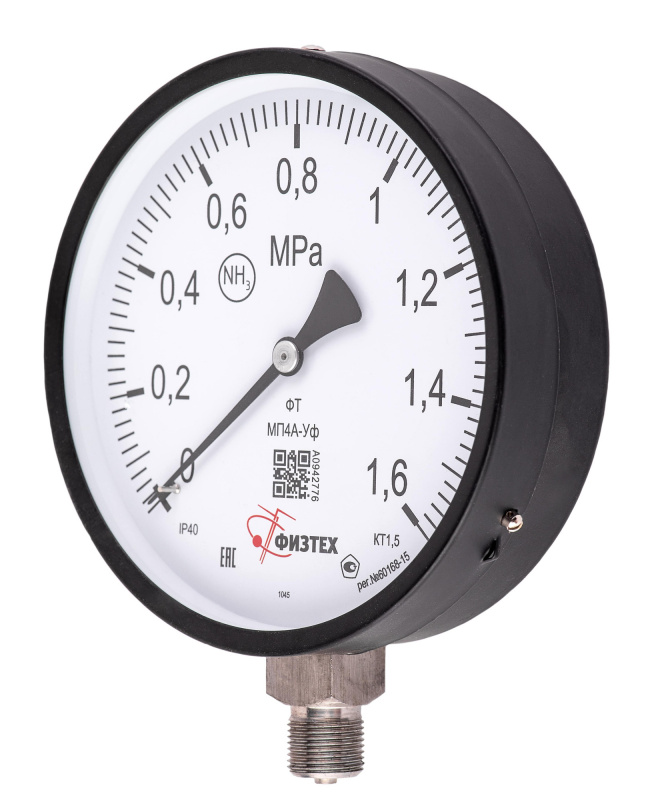

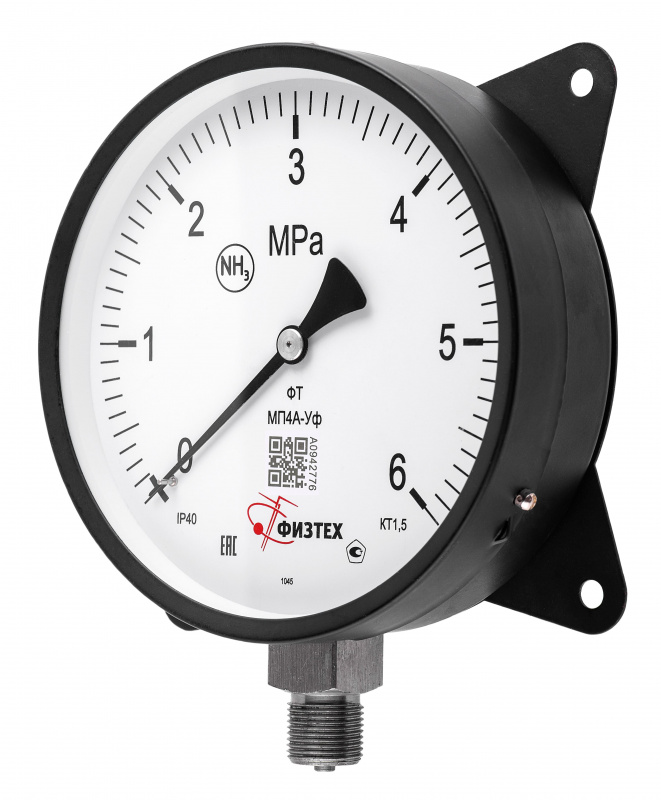

ХарактеристикиВакуумметры, мановакуумметры, манометры аммиачные ВП4А-Уф, МВП4А-Уф, МП4А-Уф предназначены для измерения избыточного и/или вакуумметрического давления аммиаксодержащих сред (жидких и газообразных) с температурой до +150°С.Номинальный диаметр корпуса160 ммКласс точности– 1,5 (базовый)
– 1,0 (по заказу)Степень пылевлагозащитыIP40Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Максимальный диапазон измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса не более0,9 кгМатериал корпуса– до 10 МПа: сталь, окрашенная в черный цвет

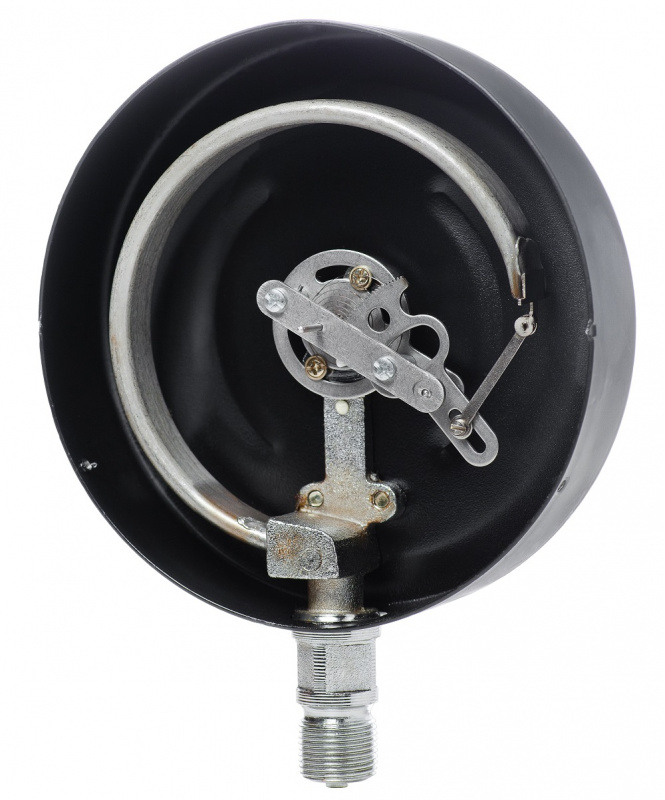

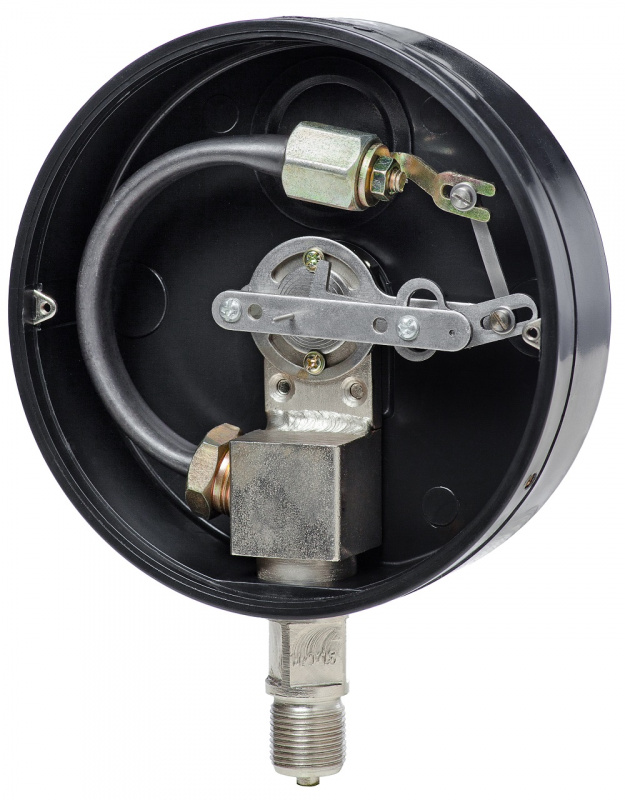

– от 16 до 60 МПа: пластик, окрашенный в черный цветОбечайкасталь, окрашенная в черный цвет, крепление винтамиСтеклотехническоеТрубчатая пружинаполувитковая:
– до 10 МПа: нержавеющая сталь
– от 16 до 60 МПа: сталь 38ХМШтуцер, трибко-секторный механизмконструкционная сталь – Ст.45Циферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВП4А-Уф (вакуумметр) -100 – 0 кПа МВП4А-Уф (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
МП4А-Уф (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
украинское
Размер:
252,7 кбказахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,5
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры аммиачные ВП4А-Уф, МВП4А-Уф, МП4А-Уф
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
– 1,5 (базовый)
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ВП4А-Уф (вакуумметр) | -100 – 0 кПа |
| МВП4А-Уф (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| МП4А-Уф (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
