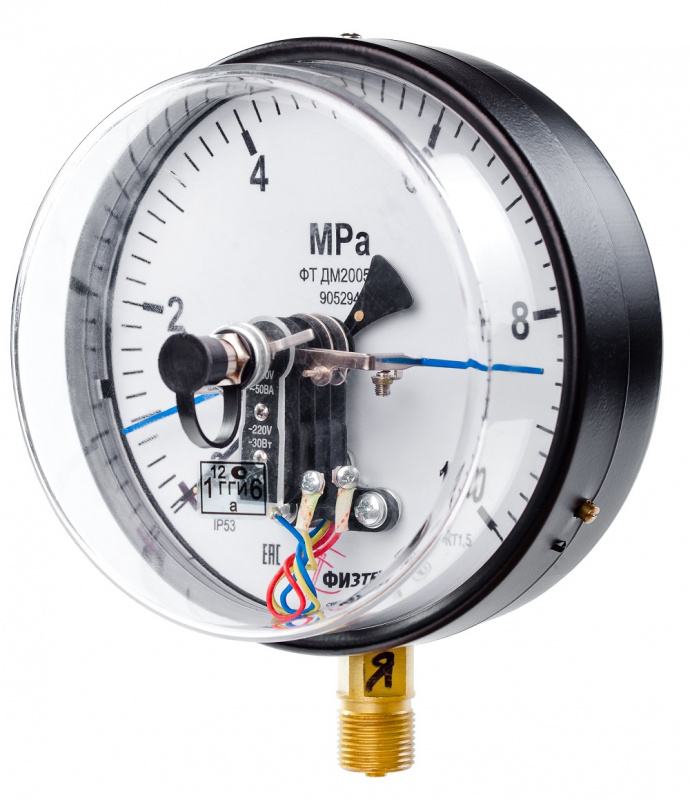

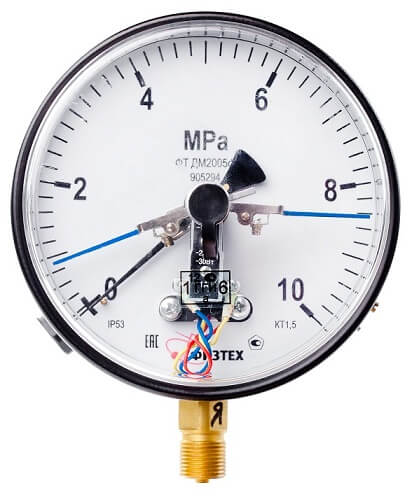

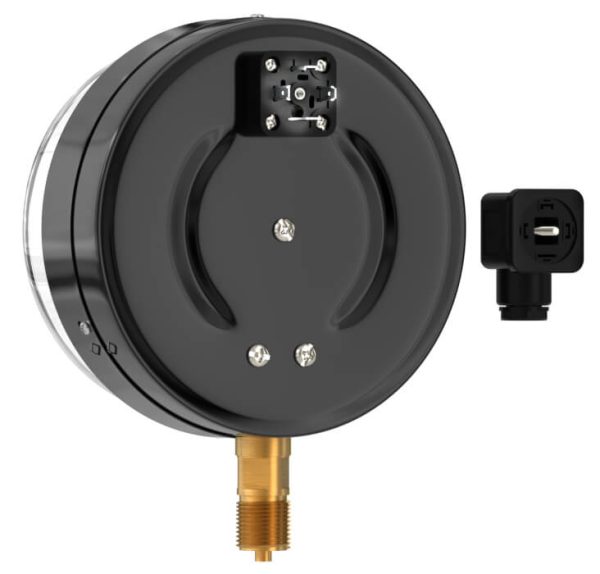

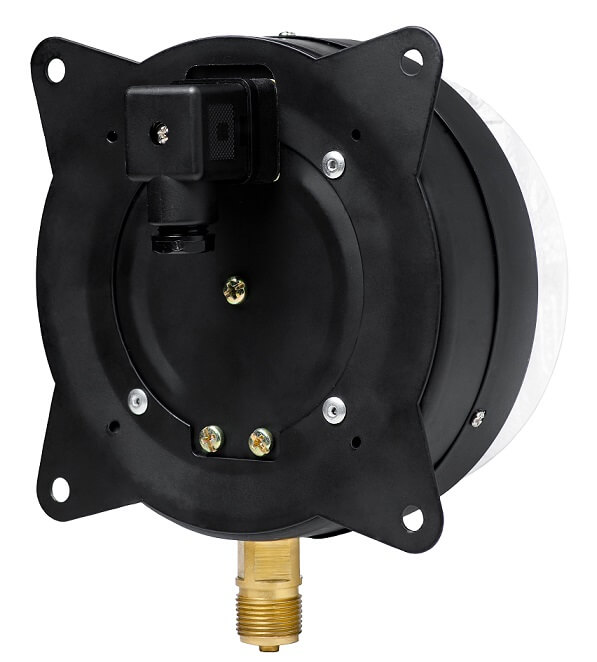

ХарактеристикиВакуумметры, мановакуумметры, манометры электроконтактные пылевлагозащищенные сигнализирующие ДВ2005ф, ДА2005ф, ДМ2005ф IP53 предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в процессе.Полезная статья: Электроконтактные манометры и работа исполнений контактных групп
Номинальный диаметр корпуса160 ммКласс точности– 1,5 (базовый)
– 1,0 (по заказу)Степень пылевлагозащитыIP53Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более0,8 кгТип контактов– с магнитным поджатием (базовый)
– скользящие контакты (по заказу)Коммутируемое напряжение12-220В постоянного тока
12-380В переменного токаСила тока, не более– 1А для контактов с магнитным поджатием
– 0,5А для скользящих контактовМаксимальная разрывная мощность контактовс магнитным поджатием:
– 30Вт постоянного тока
– 50ВА переменного тока
для скользящих контактов:
– 10Вт постоянного тока
– 20ВА переПределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

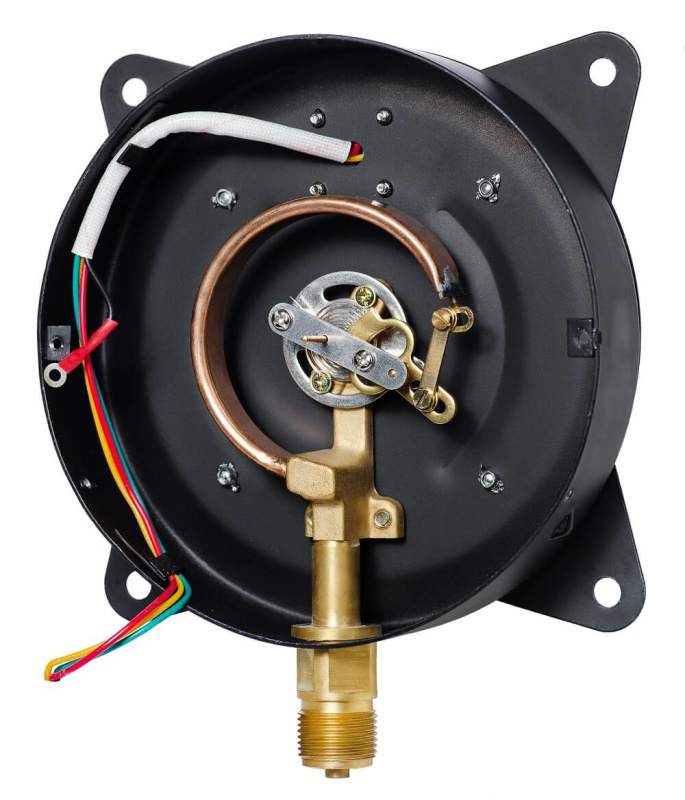

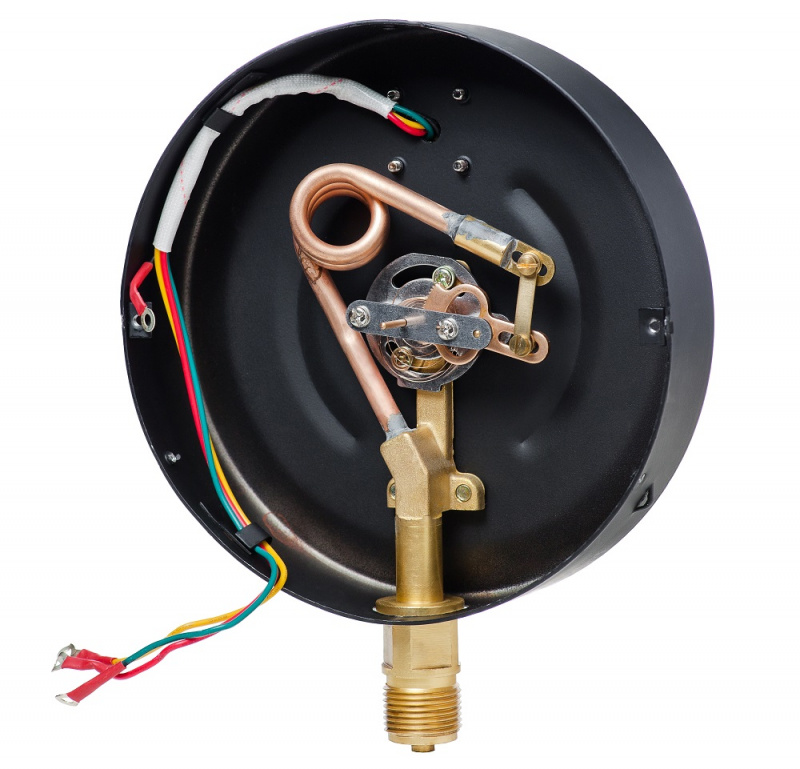

– для скользящих контактов +/- 2,5%Материал корпусасталь, окрашенная в черный цветОбечайкасталь, окрашенная в черный цвет, крепление винтамиСтеклоорганическоеТрубчатая пружинамедный сплав:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2005ф IP53 (вакуумметр) -100 – 0 кПа ДА2005ф IP53 (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
ДМ2005ф IP53 (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
Исполнение электроконтактных группВ манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) – синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
– до первой (min) уставки оба контакта замкнуты;
– между уставками первый контакт разомкнут, второй замкнут;
– после второй (max) уставки оба контакта разомкнуты.Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) – синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
– до первой (min) уставки первый контакт замкнут, второй разомкнут;
– междууставками оба контакта разомкнуты;
– после второй (max) уставки первый контакт разомкнут, второй замкнут.Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) – красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
– до первой (min) уставки оба контакта разомкнуты;
– между уставками первый контакт замкнут, второй разомкнут;
– после второй (max) уставки оба контакта замкнуты.Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) – красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
– до первой (min) уставки первый контакт разомкнут, второй замкнут;
– между уставками оба контакта замкнуты;
– после второй (max) уставки первый контакт замкнут, второй разомкнут. -
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДС ТР ТС004 020 Манометры ФТ
Размер:
412,9 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбОтказное письмо ТР ТС 010 ЭКМ ФТ
Размер:
255,3 кбДСC ТР ТС 004 020 ЭКМ ФТ до 02 2030
Размер:
899,7 кбДокументы СНГ
украинское
Размер:
258,4 кбказахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,5
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры электроконтактные пылевлагозащищенные ДВ2005ф, ДА2005ф, ДМ2005ф IP53
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
– 1,5 (базовый)
Степень пылевлагозащиты
IP53
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ2005ф IP53 (вакуумметр) | -100 – 0 кПа |
| ДА2005ф IP53 (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| ДМ2005ф IP53 (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
