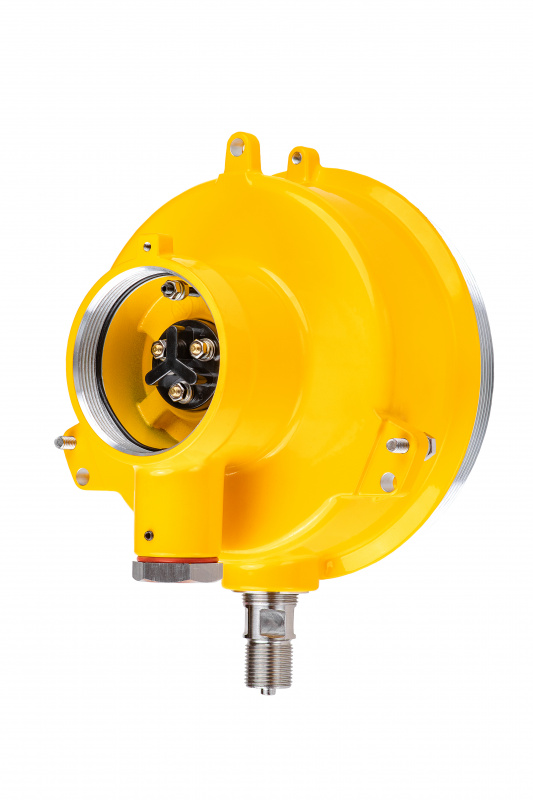

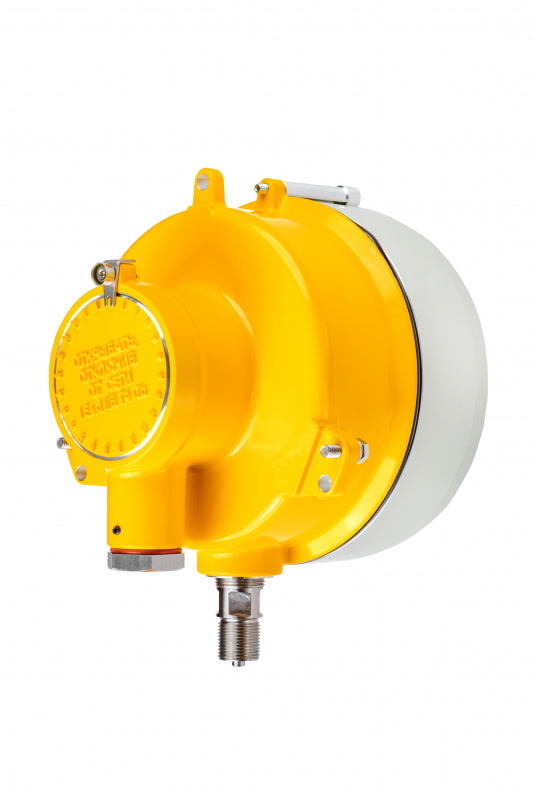

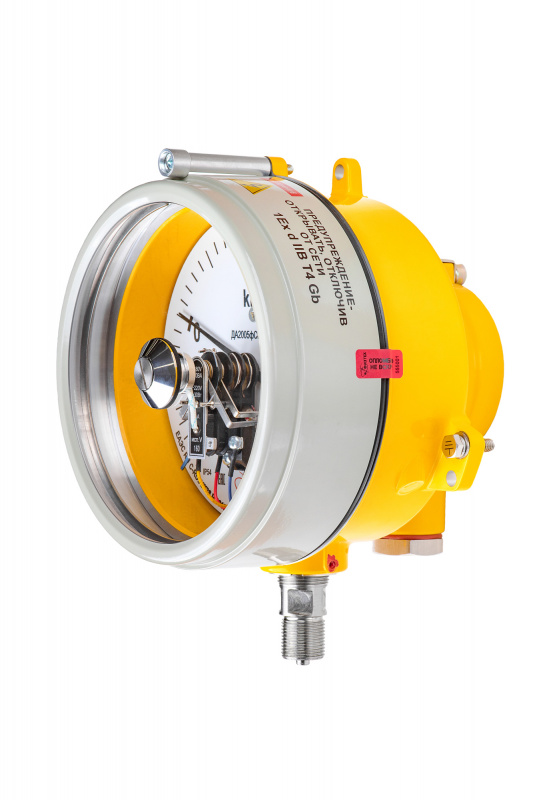

ХарактеристикиВакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды.Полезная статья: Электроконтактные манометры и работа исполнений контактных групп
Номинальный диаметр корпуса160 ммКласс точности1,5Вид взрывозащитывзрывонепроницаемая оболочкаМаркировка взрывозащиты1Ех d IIВ Т4 GbВзрывоопасные зоны помещений и наружных установоккласс 1 и 2 по ГОСТ Р 51330.9-99Взрывоопасные смесикатегории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010Степень пылевлагозащитыIP54 у вводного и приборного отделения манометраРезьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение У1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L1 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы6 летМасса, не более3,2 кгТип контактов– с магнитным поджатием (базовый)
– скользящие контакты (по заказу)Коммутируемое напряжение12-220В постоянного тока
12-380В переменного токаСила тока, не более– 1А для контактов с магнитным поджатием
– 0,5А для скользящих контактовМаксимальная разрывная мощность контактовс магнитным поджатием:
– 30Вт постоянного тока
– 50ВА перем. тока
для скользящих контактов:
– 10Вт пост. тока
– 20ВА перем. токаПределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний– для контактов с магнитным поджатием +/- 4%

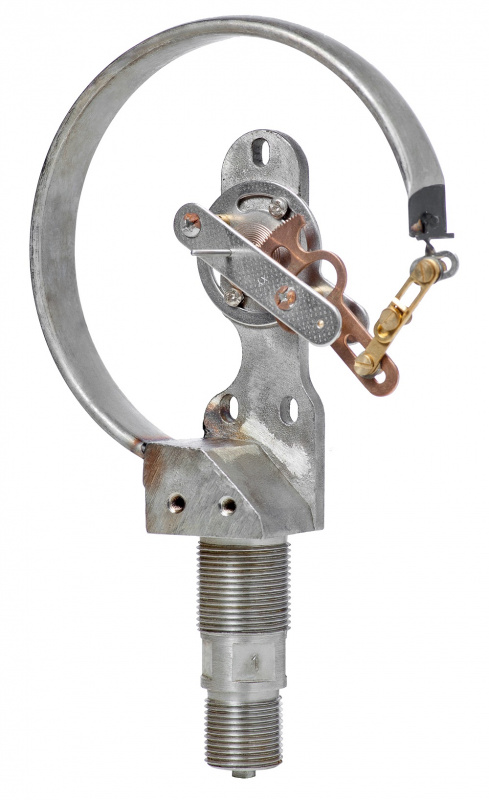

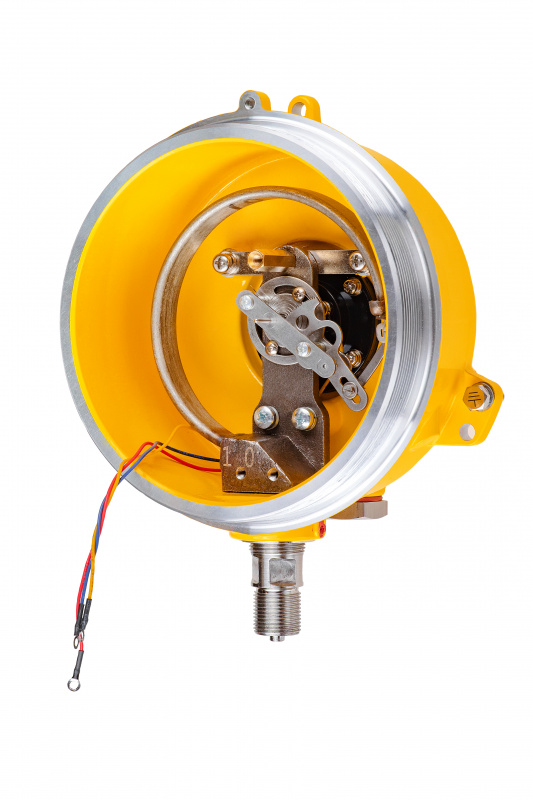

– для скользящих контактов +/- 2,5%Материал корпусаалюминиевый сплав, окрашенный в желтый цветОбечайкасталь, окрашенная в серый цвет, крепление к корпусу по резьбеСтеклоорганическоеТрубчатая пружинанержавеющая сталь:
– до 10 МПа полувитковая

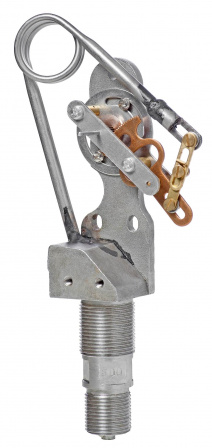

– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизмнержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цветМонтаж кабелятоковый монтаж: винтовой (терминальный) зажим
закрепление кабеля:
– трубная разводка кабеля
– разводка в металорукав -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ2005фСг1Ехd Кс (вакуумметр) -100 – 0 кПа ДА2005фСг1Ехd Кс (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
ДМ2005фСг1Ехd Кс (манометр) 0 – 60; 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
Исполнение электроконтактных группВ манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) – синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
– до первой (min) уставки оба контакта замкнуты;
– между уставками первый контакт разомкнут, второй замкнут;
– после второй (max) уставки оба контакта разомкнуты.Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) – синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
– до первой (min) уставки первый контакт замкнут, второй разомкнут;
– междууставками оба контакта разомкнуты;
– после второй (max) уставки первый контакт разомкнут, второй замкнут.Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) – красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
– до первой (min) уставки оба контакта разомкнуты;
– между уставками первый контакт замкнут, второй разомкнут;
– после второй (max) уставки оба контакта замкнуты.Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) – красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
– до первой (min) уставки первый контакт разомкнут, второй замкнут;
– между уставками оба контакта замкнуты;
– после второй (max) уставки первый контакт замкнут, второй разомкнут. -
ДокументыОтказное письмо (по ТР ТС 004)
Размер:
369,6 кбСертификат соответствия (ТР ТС 020 2011)
Размер:
1,3 мбДС ТР ТС032 Ехи
Размер:
279,3 кбОП Ехи по ТР ТС032
Размер:
1,2 мбСертификат соответствия №ЕАЭС RU C-RU.АЖ58.В.05331:24
Размер:
1,8 мбСертификат УТ Взрывозащищенные
Размер:
466,2 кбСУТ РБ Exd 11.24 – 06.29
Размер:
268,5 кбОписание типа №58991-14 Манометры Взрывозащищенные
Размер:
573,5 кбДСС Сейсмоустойчивость Exd
Размер:
1,9 мбДСС ГОСТ ТУ Манометры Exd
Размер:
1,9 мбСертификат ТР ТС 012 Exd
Размер:
1,8 мбДокументы СНГ
белорусское
Размер:
298 кбказахстанское
Размер:
200,3 кбказахстанское (на кз)
Размер:
201,6 кбтуркменистанское
Размер:
599,9 кбузбекское
Размер:
79,7 кбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,6 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,5
Размер:
1,7 мбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбРЭ Ех 08.07.2024
Размер:
2,1 мб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
1,5
Вид взрывозащиты
взрывонепроницаемая оболочка
Маркировка взрывозащиты
1Ех d IIВ Т4 Gb
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-350-64115539-2014
ТУ 4212-350-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ2005фСг1Ехd Кс (вакуумметр) | -100 – 0 кПа |
| ДА2005фСг1Ехd Кс (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| ДМ2005фСг1Ехd Кс (манометр) |
0 – 60; 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
