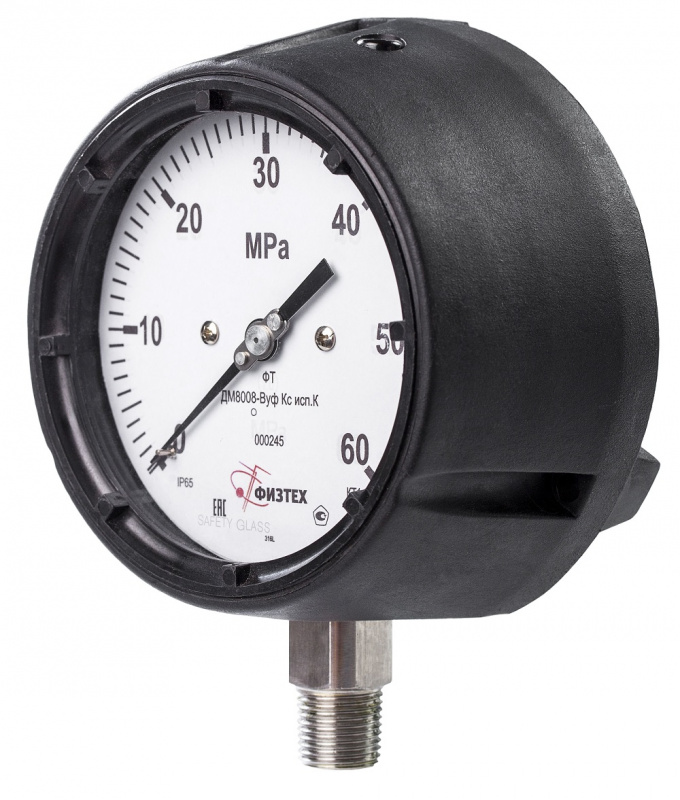

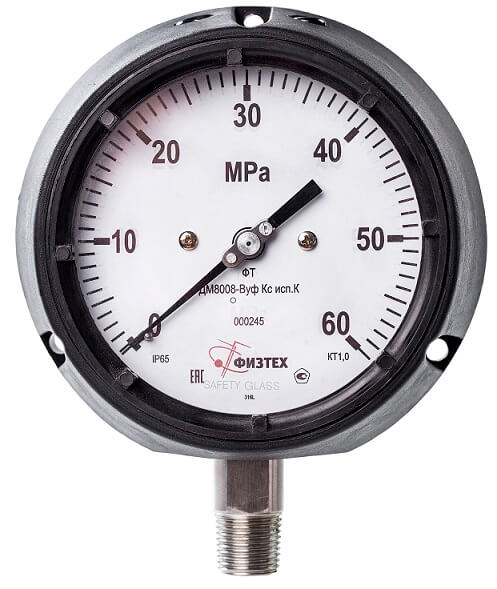

ХарактеристикиВакуумметры, мановакуумметры, манометры кислотостойкие ДВ8008-ВУф Кс исп К, ДА8008-ВУф Кс исп К, ДМ8008-ВУф Кс исп К Без заполнения предназначены для измерения избыточного и/или вакууметрического давления различных агрессивных некристаллизующихся сред (жидких и газообразных), не вступающих в активное взаимодействие с нержавеющей сталью, в условиях нефтеперерабатывающих и химических производств.

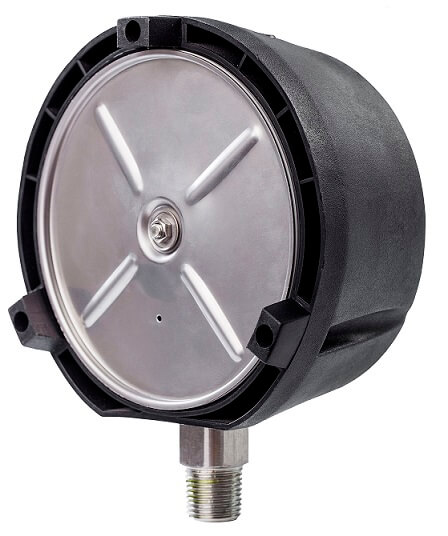

ВАЖНО! Приборы поставляются в корпусе из высокопрочного термопластика, устойчивого к агрессивной внешней среде с высокой температурой. Дополнительная перегородка между шкалой и измерительным элементом увеличивает степень безопасности для обслуживающего персонала. Приборы имеют открывающуюся заднюю стенку и возможность настенного крепления.
ВАЖНО! Приборы поставляются без заполнения полости корпуса демпфирующей жидкостью (“сухие”), имеют степень виброзащиты N2 и климатическое исполнение УХЛ1.Номинальный диаметр корпуса160 ммКласс точности1,0Степень пылевлагозащитыIP65Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм22 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение УХЛ1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +200 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСВиброзащищенностьгруппа N2 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более1,5 кгМатериал корпусавысокопрочный термопластикОбечайкавысокопрочный термопластик, крепление к корпусу по резьбеСтекломногослойное безопасноеТрубчатая пружинанержавеющая сталь:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизмнержавеющая стальЦиферблат– алюминиевый сплав, окрашенный в белый цвет (базовый)
– алюминиевый сплав, окрашенный в черный цвет (по заказу) -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф Кс исп К Б/запол (вакуумметр) -100 – 0 кПа ДА8008-ВУф Кс исп К Б/запол (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп К Б/запол (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
украинское
Размер:
254,2 кбказахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
971,5 кбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,0
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры кислотостойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп К Без заполнения
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
1,0
Степень пылевлагозащиты
IP65
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — до 2 месяцев
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ8008-ВУф Кс исп К Б/запол (вакуумметр) | -100 – 0 кПа |
| ДА8008-ВУф Кс исп К Б/запол (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| ДМ8008-ВУф Кс исп К Б/запол (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
