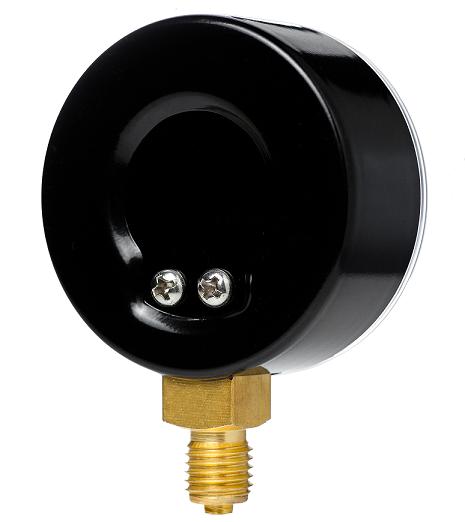

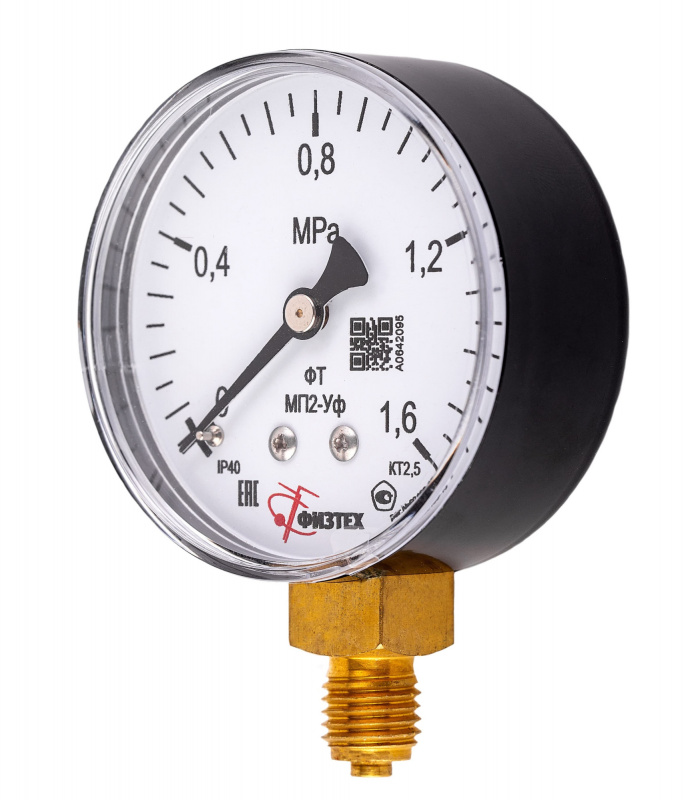

ХарактеристикиВакуумметры, мановакуумметры, манометры общетехнические ВП2-Уф, МВП2-Уф, МП2-Уф d.63 предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).Номинальный диаметр корпуса63 ммКласс точности– 2,5 (базовый)
– 1,5 (по заказу)Степень пылевлагозащитыIP40Резьба присоединительного штуцера– М12*1,5 (базовая)

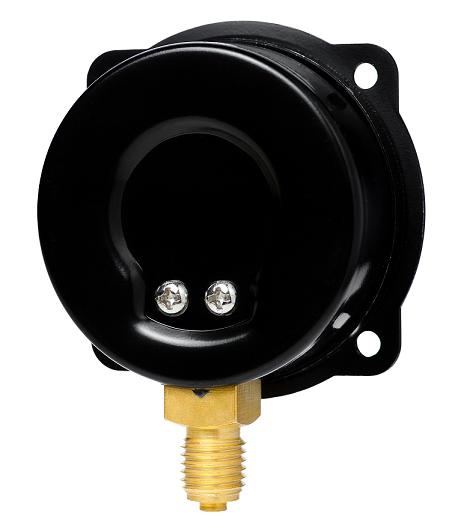

– другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцера– радиальное

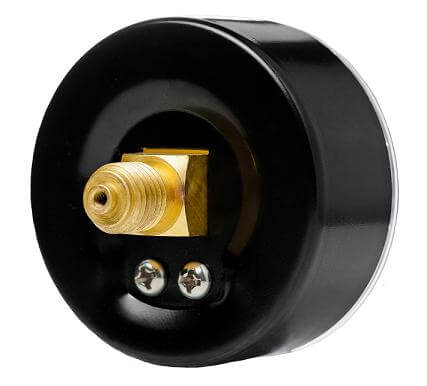

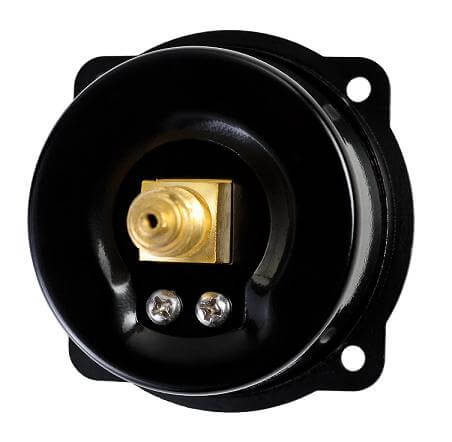

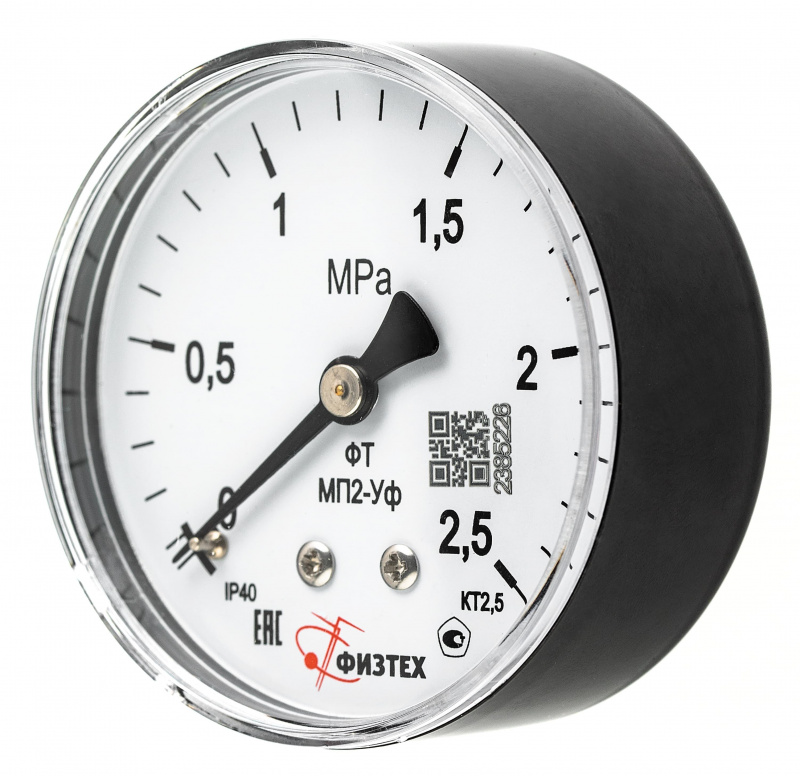

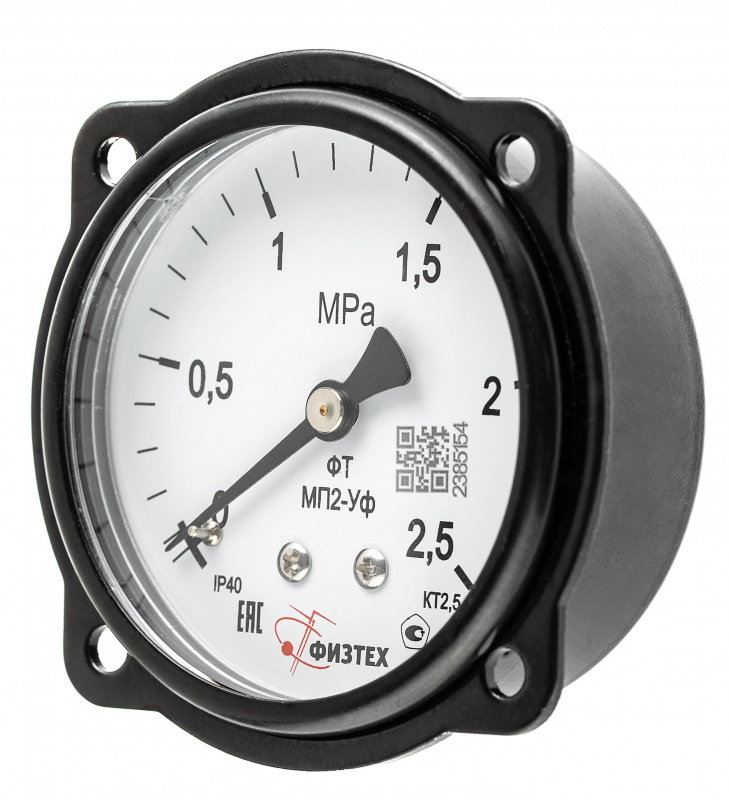

– центрально-осевоеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более0,15 кгМатериал корпуса– сталь, окрашенная в черный цвет (базовый)
– для приборов с РШ в исполнении:

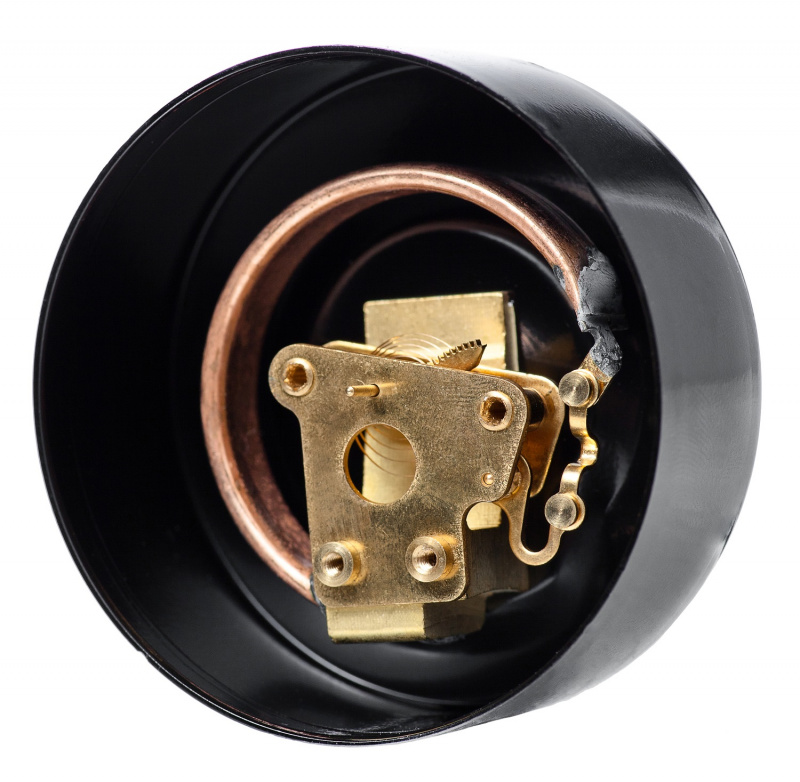

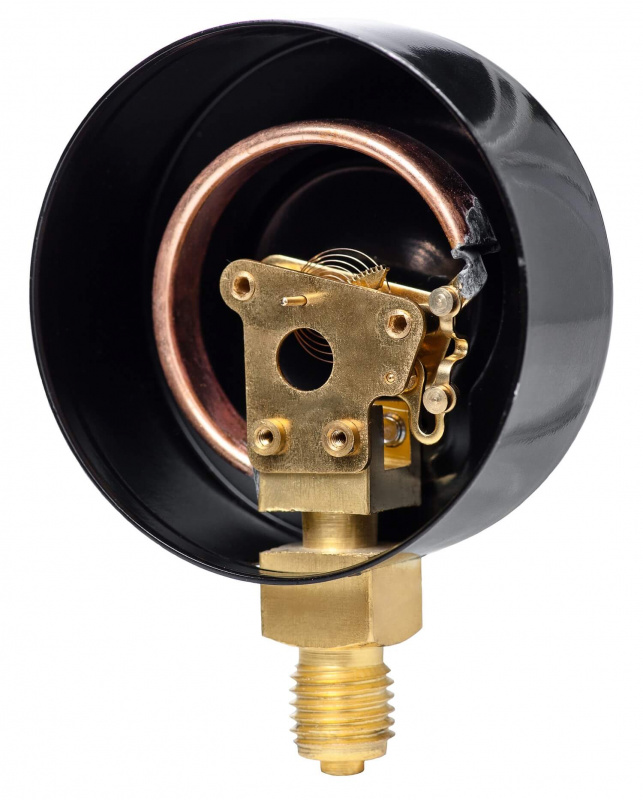

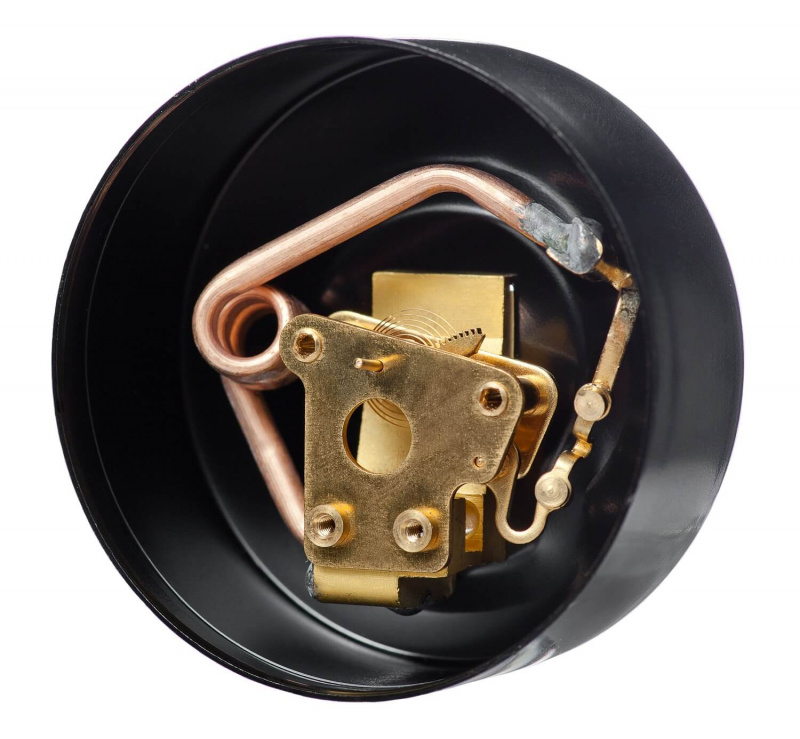

КислородОбечайканетСтеклоорганическоеТрубчатая пружинамедный сплав:
– до 10 МПа полувитковая

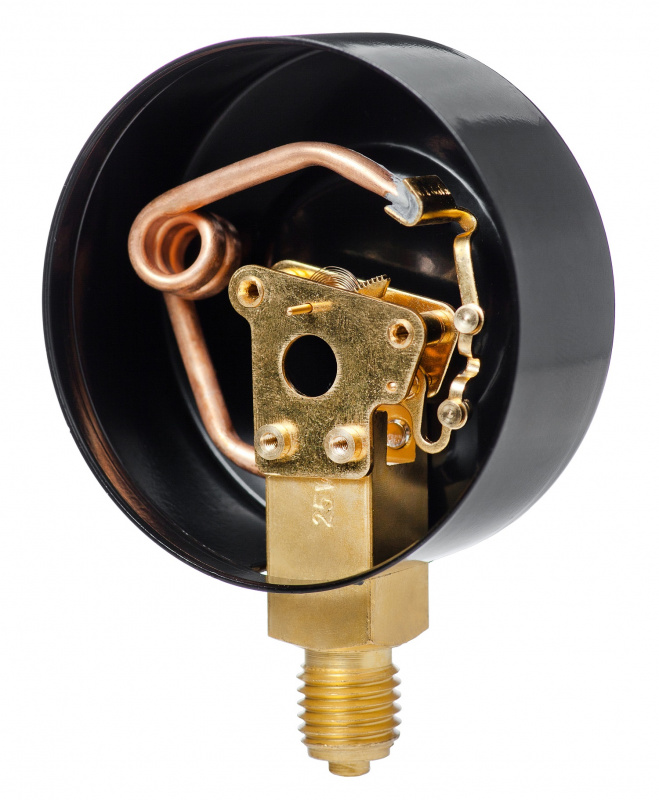

– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)

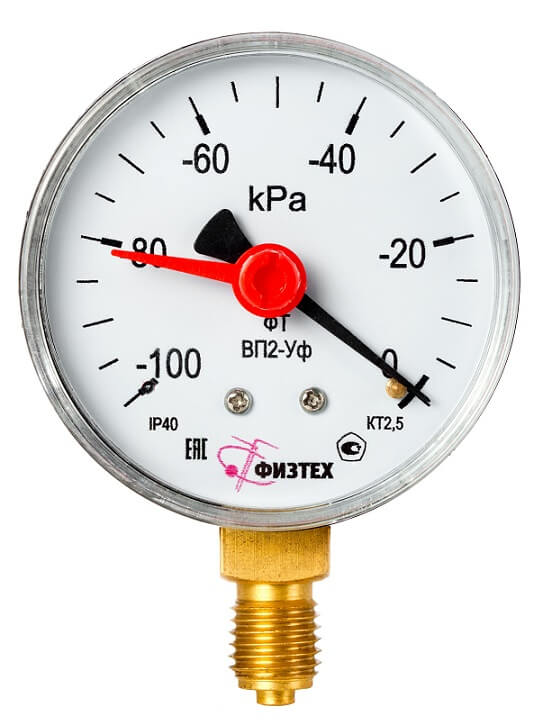

ВП2-Уф d.63 (вакуумметр) -100 – 0 кПа МВП2-Уф d.63 (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа

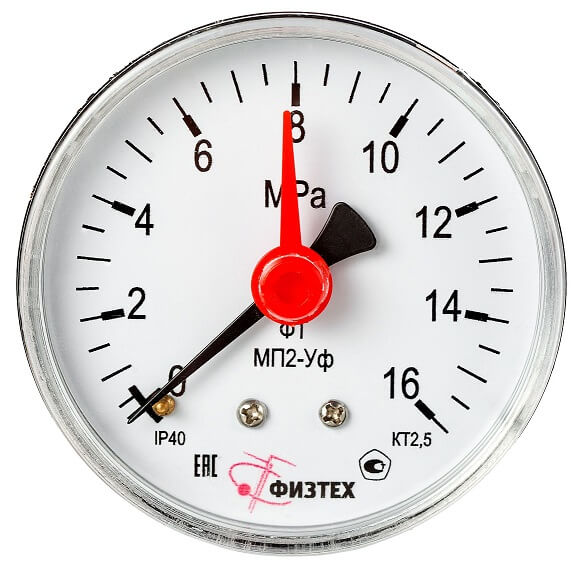

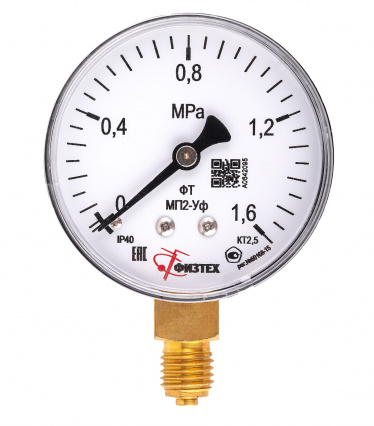

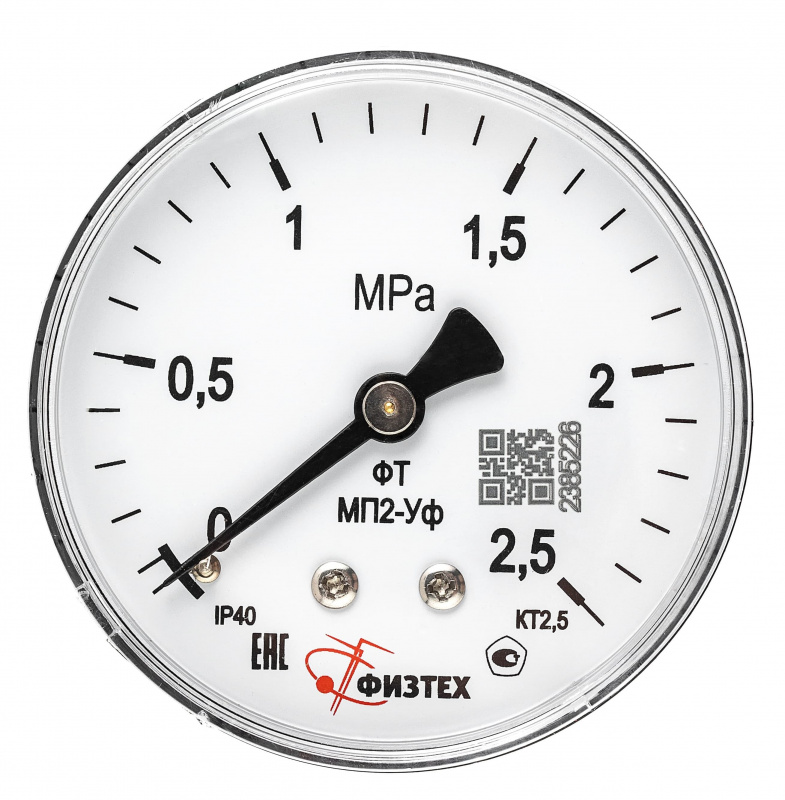

МП2-Уф d.63 (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОТ Манометры ФТ 2023
Размер:
361,7 кбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
украинское
Размер:
257,5 кбказахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Исполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбРЭ ФТ 2022
Размер:
829,1 кбОбразцы шкал для кт.2,5
Размер:
564,3 кбГабаритные чертежи прибора
Размер:
1,4 мбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбМП 4212-114-64115539-2022
Размер:
3,4 мбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

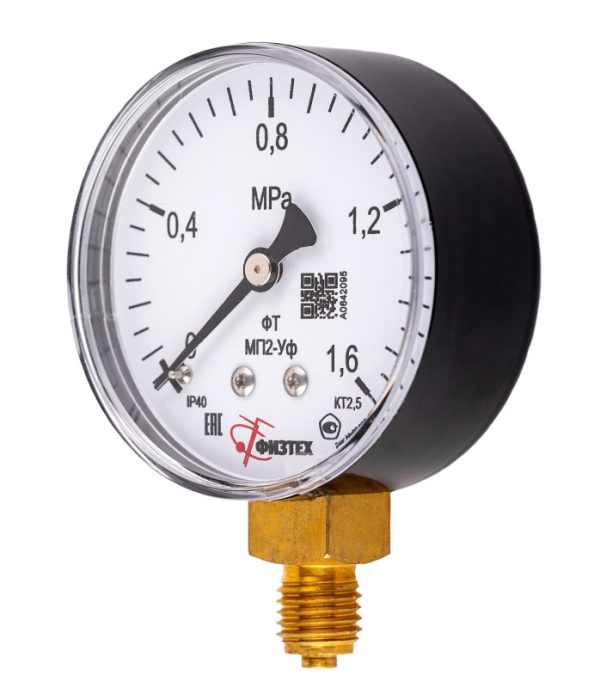

Вакуумметры, мановакуумметры, манометры общетехнические ВП2-Уф, МВП2-Уф, МП2-Уф
Доступность:
Нет в наличии
Номинальный диаметр корпуса
63 мм
Класс точности
– 2,5 (базовый)
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
– М12*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ВП2-Уф d.63 (вакуумметр) | -100 – 0 кПа |
| МВП2-Уф d.63 (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| МП2-Уф d.63 (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа |
