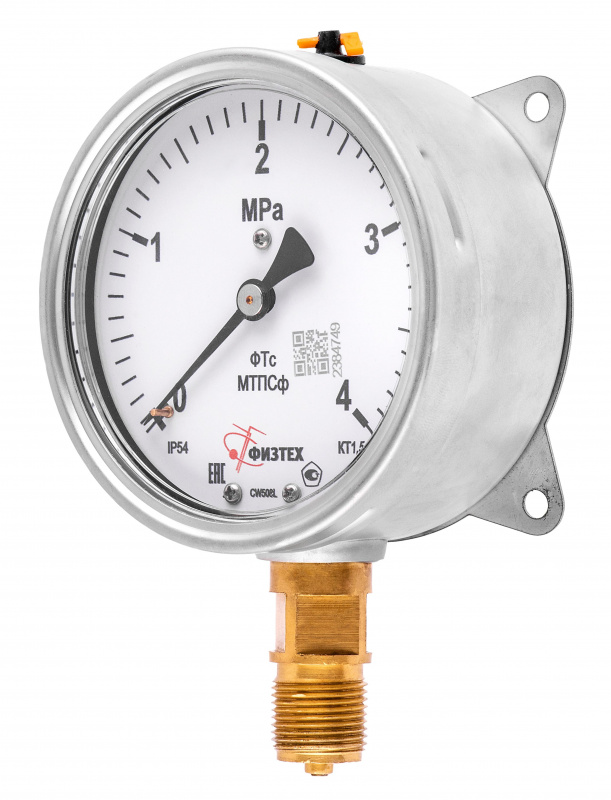

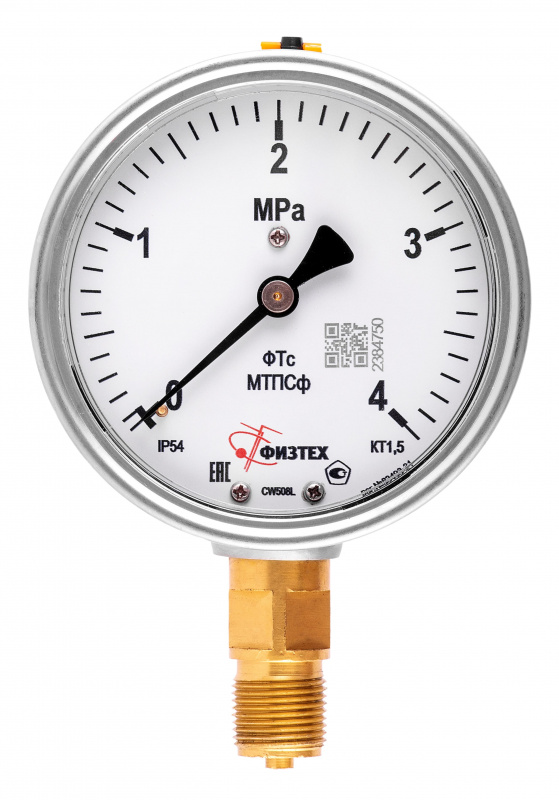

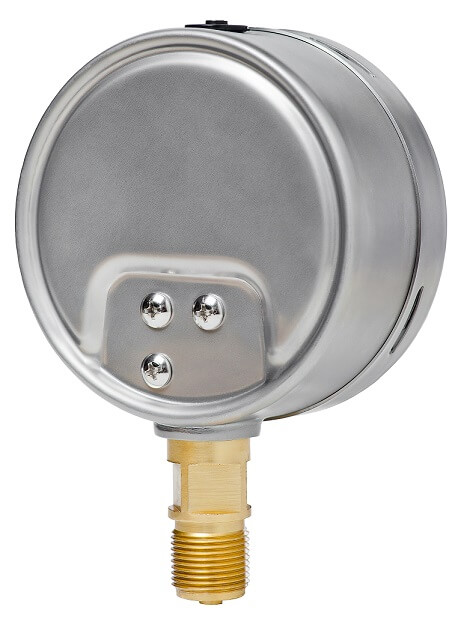

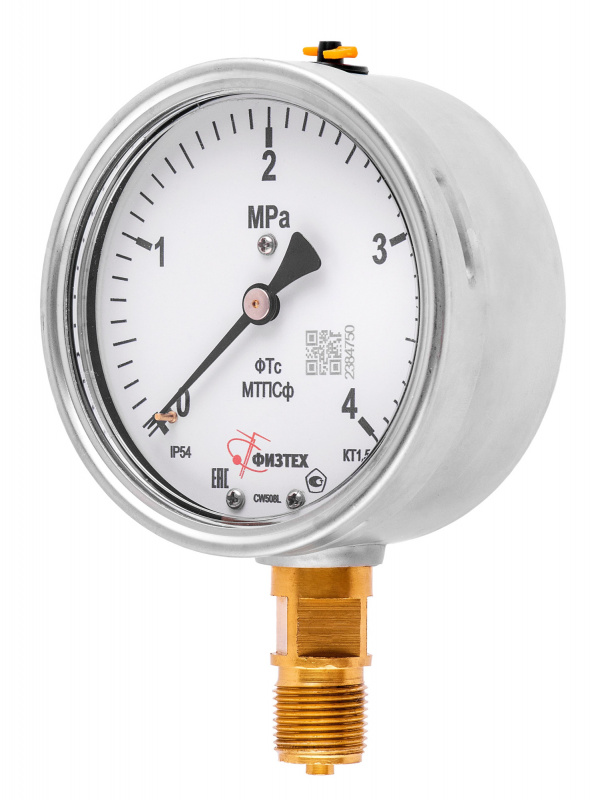

ХарактеристикиВакуумметры, мановакуумметры, манометры судовые ВТПСф-100-ОМ2, МВТПСф-100-ОМ2, МТПСф-100-ОМ2 предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, невязких, неагресcивных по отношению к медным сплавам сред (жидких и газообразных), в т.ч. дизельного топлива, масла, воды, морской воды – с температурой до 150°C, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.
Приборы могут изготавливаться для измерения давления хладонов, а также кислорода.Номинальный диаметр корпуса100 ммКласс точности– 1,5 (базовый)
– 1,0 (по заказу)Степень пылевлагозащиты– IP54 (базовая)
– IP65 (по заказу)Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение ОМ2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +65 оСВиброзащищенностьгруппа N3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 3/4 шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса не более0,7 кгМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекло– органическое (базовое)

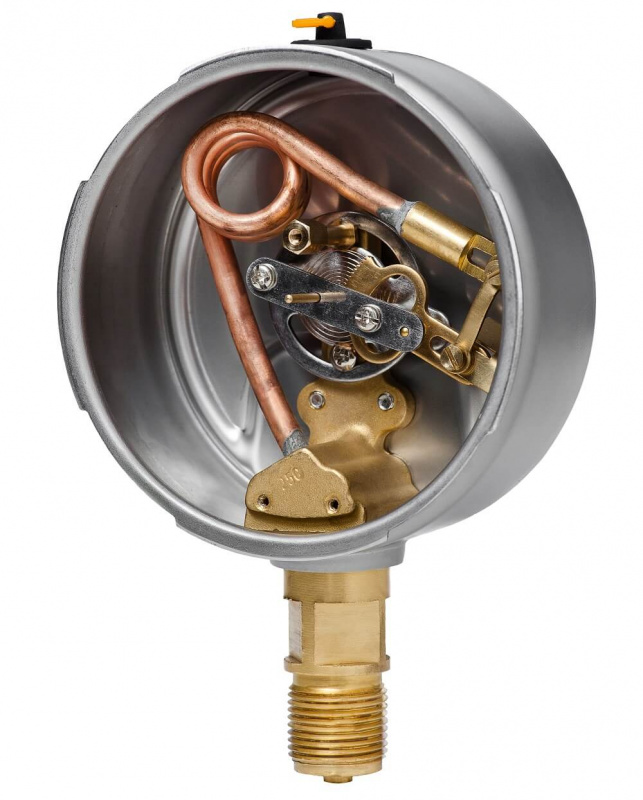

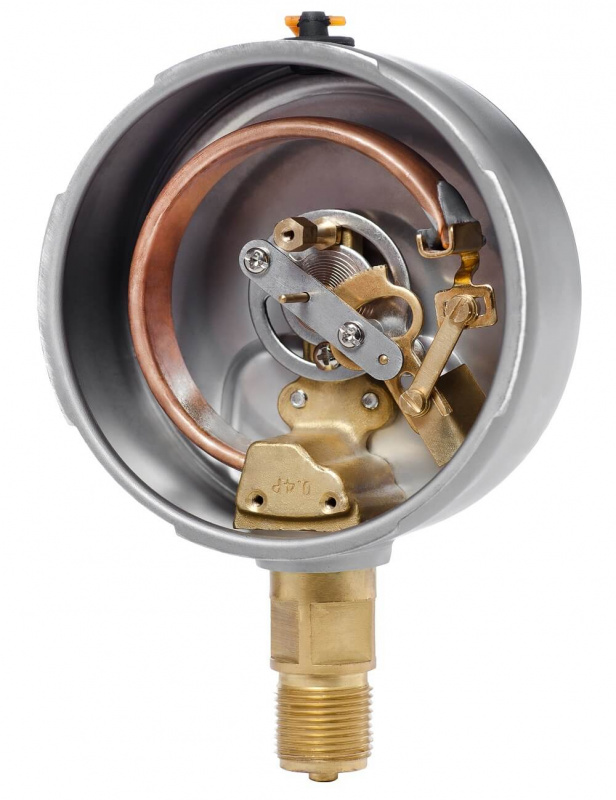

– многослойное безопасное (по заказу)Трубчатая пружинамедный сплав:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цветДополнительная опциястрелка с корректором “0” -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТПСф-100-ОМ2 (вакуумметр) -100 – 0 кПа МВТПСф-100-ОМ2 (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
МТПСф-100-ОМ2 (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОтказное письмо для типа ФТс по ТРТС032
Размер:
1,7 мбОтказное письмо Морской регистр судоходства
Размер:
203,2 кбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбСертификат об утверждении типа
Размер:
575,3 кбОписание типа
Размер:
433,7 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДСС сейсмостойкости Манометры ФТс
Размер:
1,8 мбДокументы СНГ
белорусское
Размер:
490,9 кбтуркменистанское
Размер:
599,9 кбСертификат о признании (Казахстан)
Размер:
178,3 кбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,5
Размер:
1,5 мбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбРЭ ФТc 28.02.2024 с Ех
Размер:
460,9 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры судовые ВТПСф-100-ОМ2, МВТПСф-100-ОМ2, МТПСф-100-ОМ2
Доступность:
Нет в наличии
Номинальный диаметр корпуса
100 мм
Класс точности
– 1,5 (базовый)
Степень пылевлагозащиты
– IP54 (базовая)
Резьба присоединительного штуцера
– М20*1,5 (базовая)
ГОСТ 2405-88
ТУ 26.51.52-116-64115539-2021
ТУ 26.51.52-116-64115539-2021
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ВТПСф-100-ОМ2 (вакуумметр) | -100 – 0 кПа |
| МВТПСф-100-ОМ2 (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| МТПСф-100-ОМ2 (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
