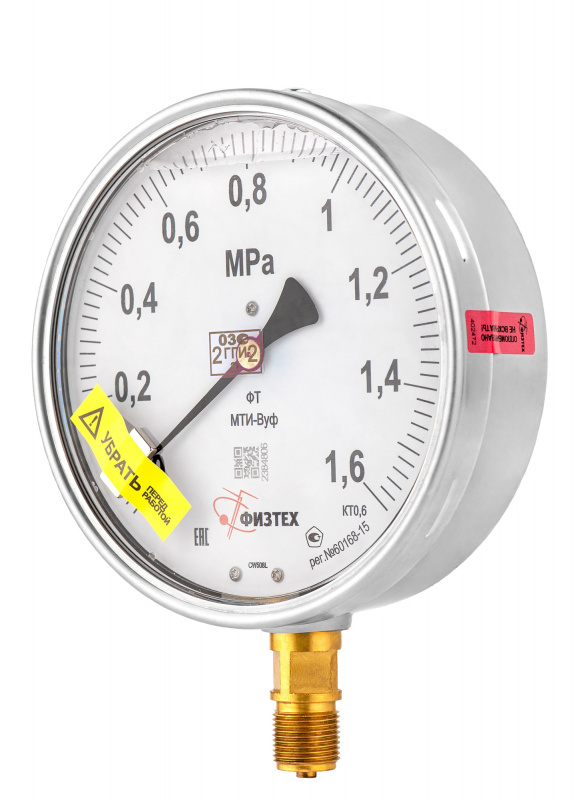

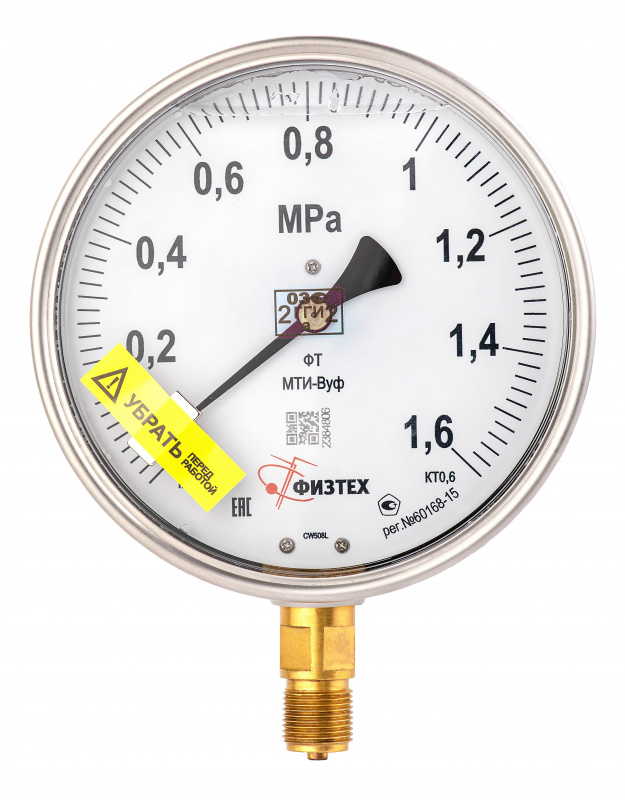

ХарактеристикиВакуумметры, мановакуумметры, манометры точных измерений виброустойчивые ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф Без корр.”0″ предназначены для более точного измерения в условиях повышенных вибраций и пульсаций избыточного и/или вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода.
Полезная статья: Применение манометров точных измерений
Номинальный диаметр корпуса160 ммКласс точности– 0,6
– 1,0Степень пылевлагозащиты– IP54 (базовая)
– IP65 (по заказу)Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеШкала прибора– аналоговая (базовая)
– условная (по заказу)Внешний корректор “0” на циферблате– нет (базовое исполнение)
– стрелка с корректором “0” (по заказу)Устойчивость к климатическим воздействиям– исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
– исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)– от -50 до +120 оС (при заполнении глицерином)
– от -50 до +150 оС (при заполнении ПМС-300)Диапазон температуры окружающей среды, оС– от -40 до +60 оС (при заполнении глицерином)
– от -60 до +50 оС (при заполнении ПМС-300)Демпфирующая жидкость– глицерин
– ПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы

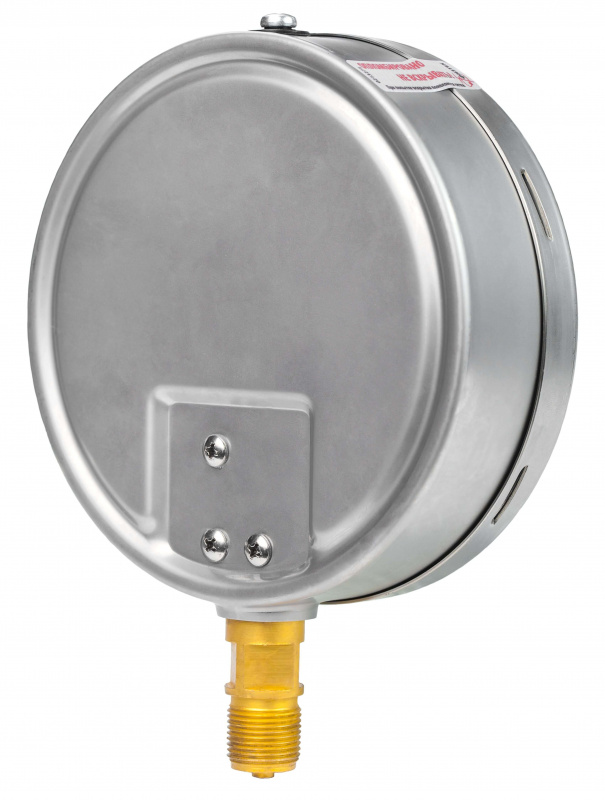

– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более1,8 кгМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекло– органическое (базовое)

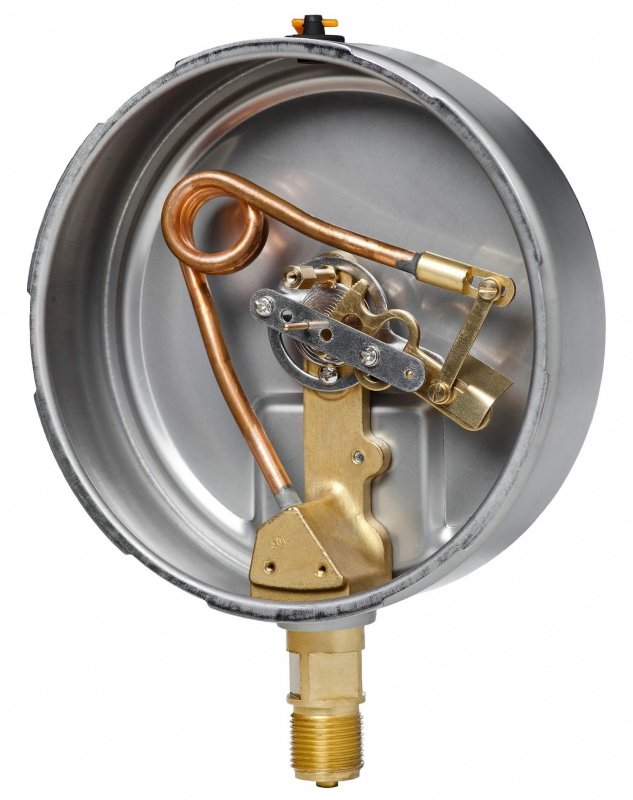

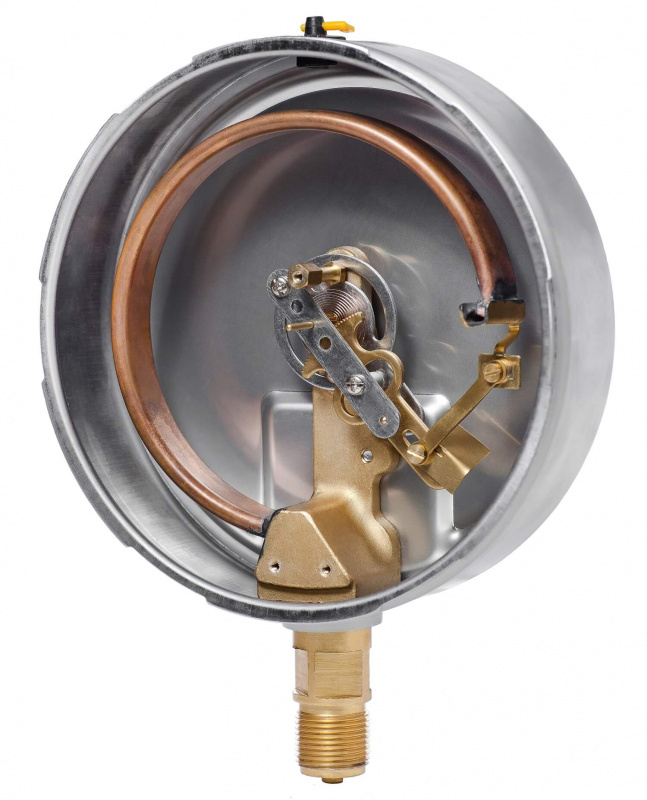

– многослойное безопасное (по заказу)Трубчатая пружинамедный сплав:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТИ-ВУф Без корр.”0″ (вакуумметр) Временно продукция не выпускается МВТИ-ВУф Без корр.”0″ (мановакуумметр) -100; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
МТИ-ВУф Без корр.”0″ (манометр) 0; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
казахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки кт. 1,0 и 0,6
Размер:
1,4 мбОбразцы шкал для кт. 1,0
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры точных измерений виброустойчивые ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф Без корр.”0″
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
– 0,6
Степень пылевлагозащиты
– IP54 (базовая)
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ВТИ-ВУф Без корр.”0″ (вакуумметр) | Временно продукция не выпускается |
| МВТИ-ВУф Без корр.”0″ (мановакуумметр) |
-100; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| МТИ-ВУф Без корр.”0″ (манометр) |
0; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
