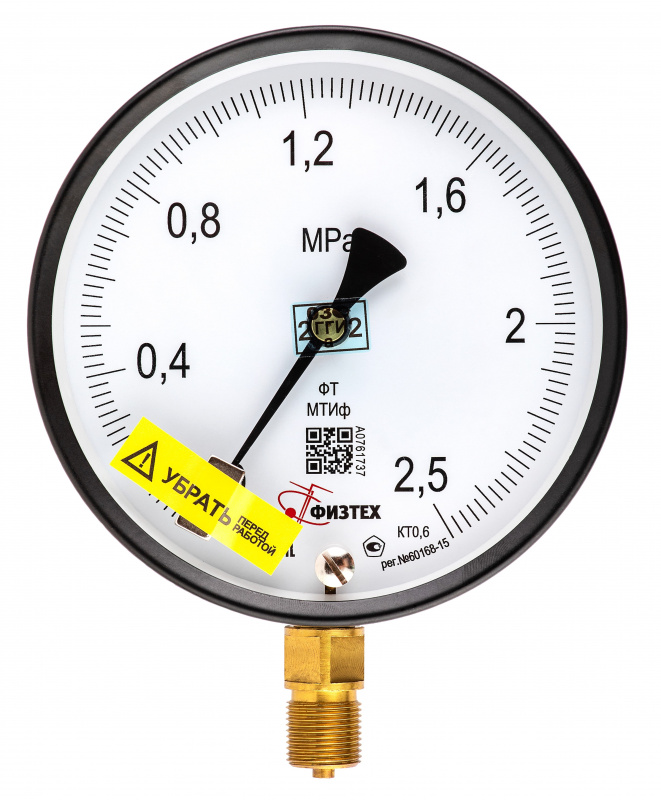

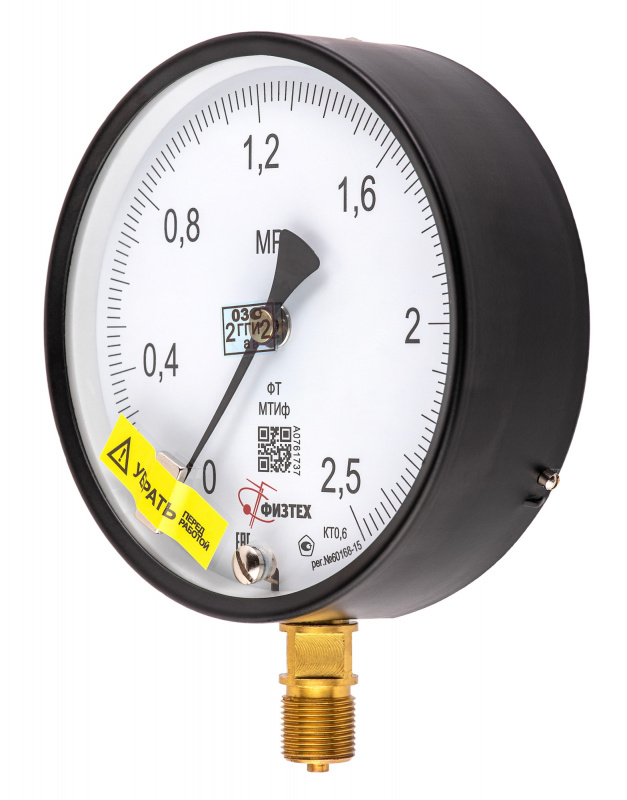

ХарактеристикиВакуумметры, мановакуумметры, манометры точных измерений ВТИф, МВТИф, МТИф Корр.”0″ предназначены для измерения с повышенной точностью избыточного и/или вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода.
Полезная статья: Применение манометров точных измерений
Номинальный диаметр корпуса160 ммКласс точности– 0,6
– 1,0Степень пылевлагозащитыIP40Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеШкала прибора– аналоговая (базовая)

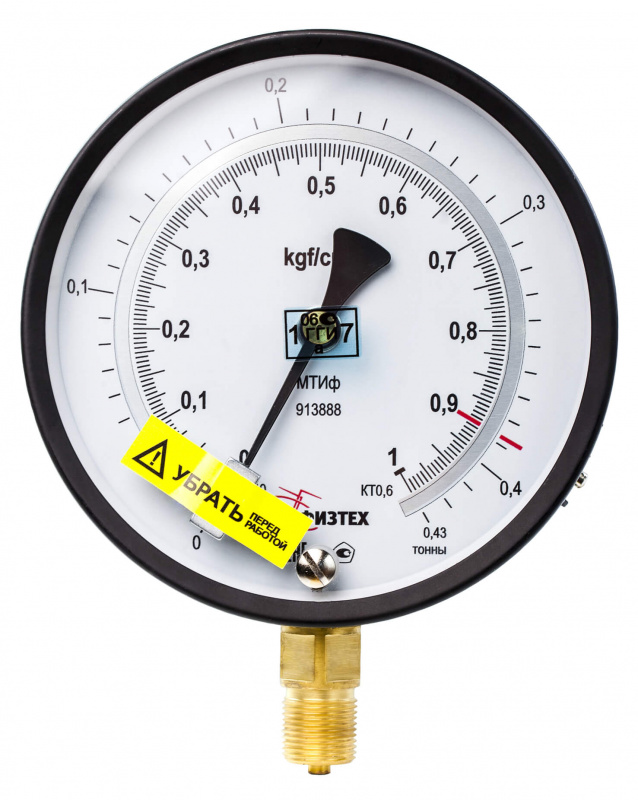

– условная (по заказу)Внешний корректор “0” на циферблатедаУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы

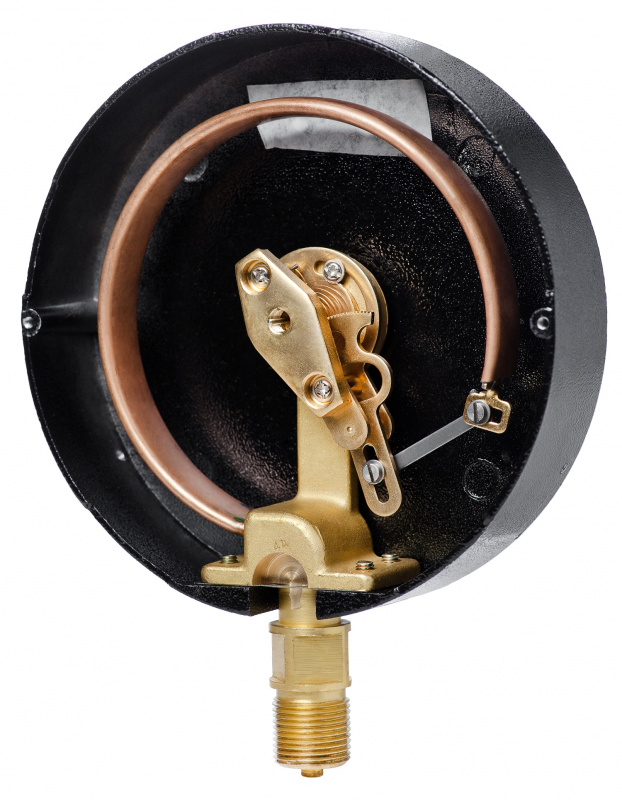

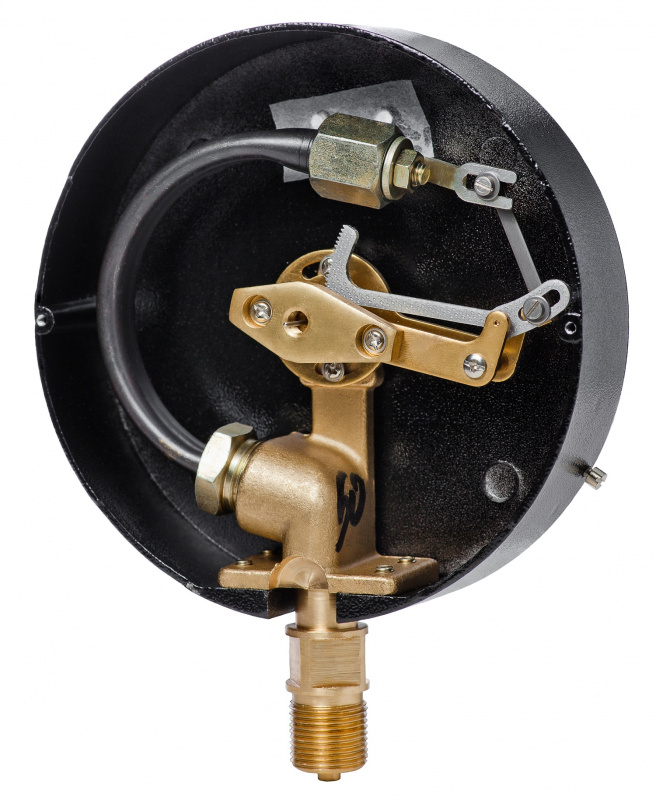

– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более1,5 кгМатериал корпусаалюминиевый сплав, окрашенный в черный цветОбечайкасталь, окрашенная в черный цвет, крепление винтамиСтеклотехническоеТрубчатая пружинаполувитковая:
– до 10 МПа медный сплав
– от 16 до 60 МПа сталь 38XМШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТИф Корр.”0″ (вакуумметр) -100 – 0 кПа МВТИф Корр.”0″ (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
МТИф Корр.”0″ (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбДокументы СНГ
казахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,3 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки кт. 0,6
Размер:
1,4 мбОбразцы шкал для кт. 0,6
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры
Вакуумметры, мановакуумметры, манометры точных измерений ВТИф, МВТИф, МТИф Корр.”0″
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
– 0,6
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ВТИф Корр.”0″ (вакуумметр) | -100 – 0 кПа |
| МВТИф Корр.”0″ (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| МТИф Корр.”0″ (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
