ХарактеристикиНоминальный диаметр корпуса63 ммКласс точности1,5Степень пылевлагозащитыIP65Резьба присоединительного штуцера– М12*1,5 (базовая)

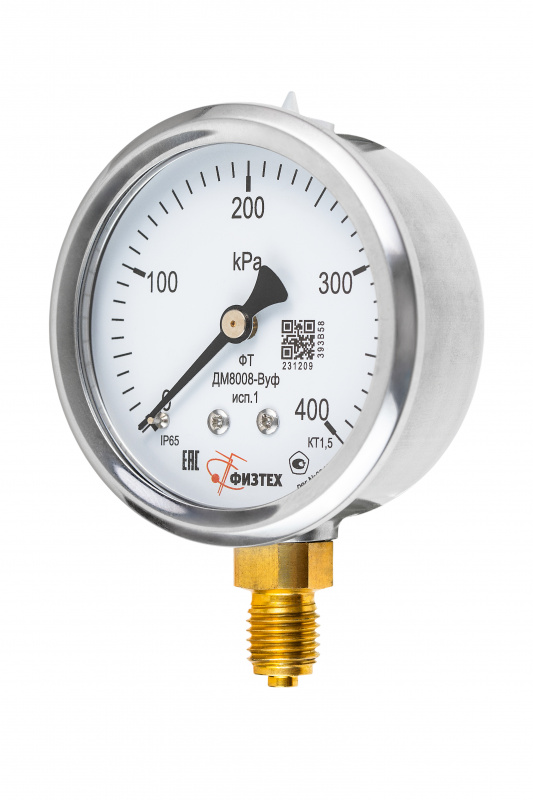

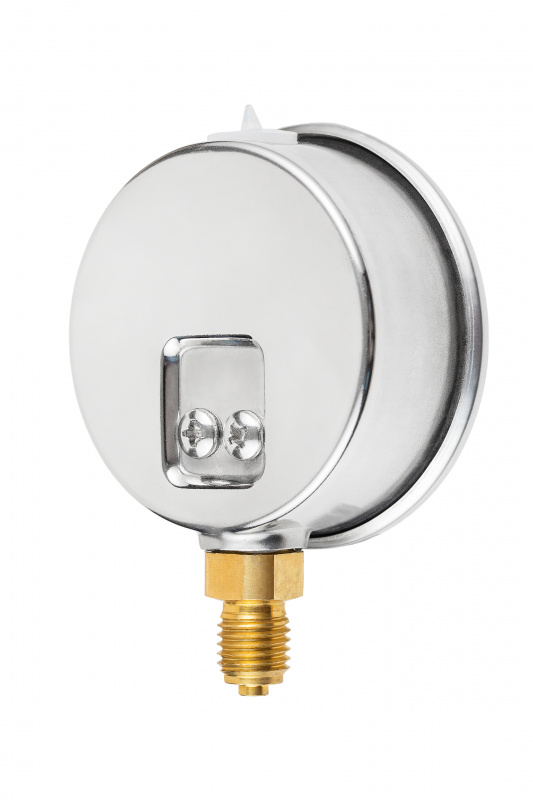

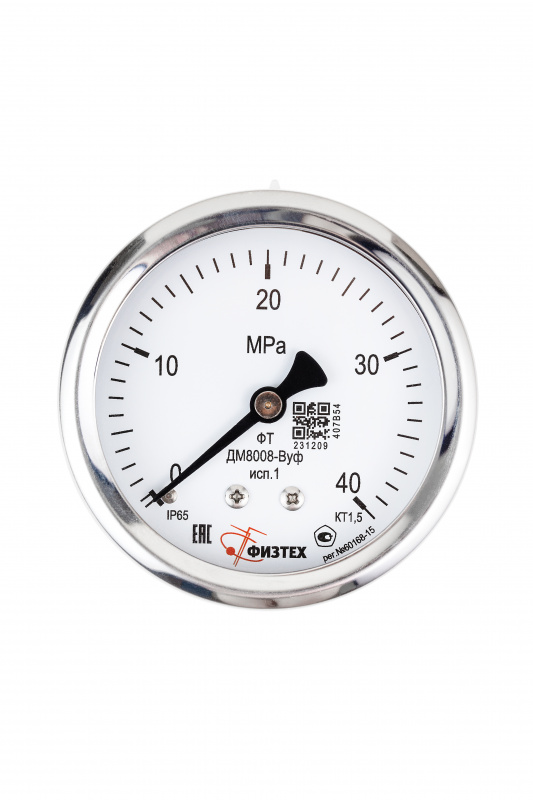

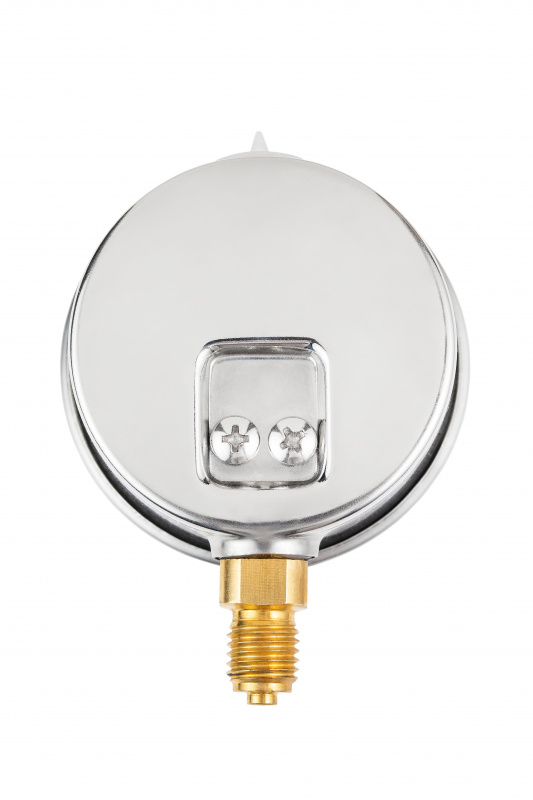

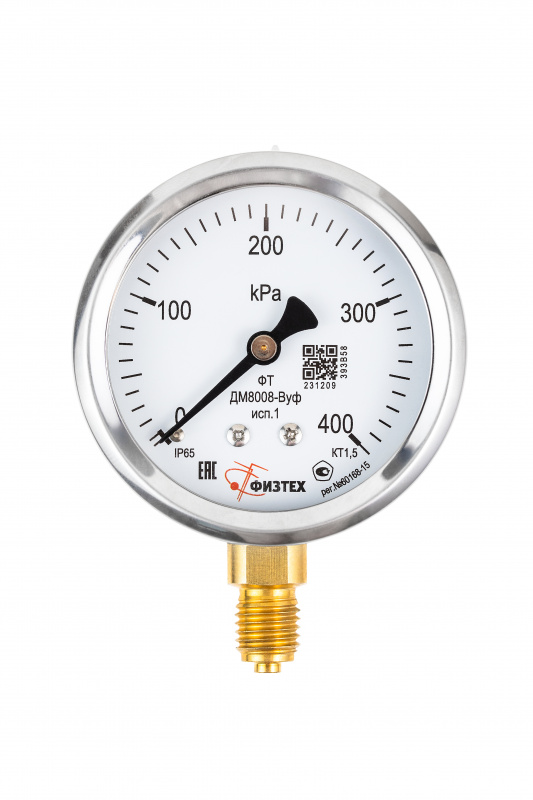

– другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцера– радиальное

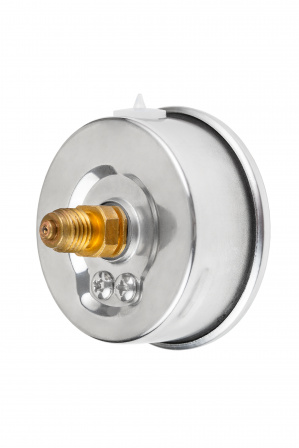

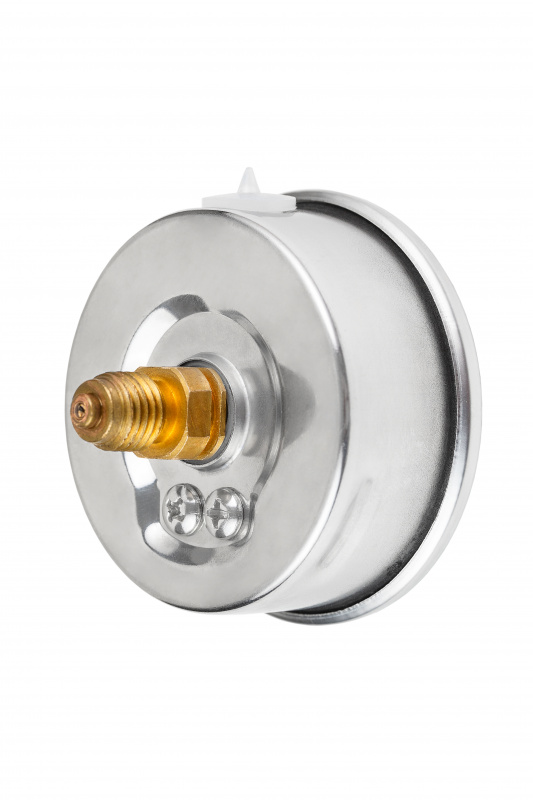

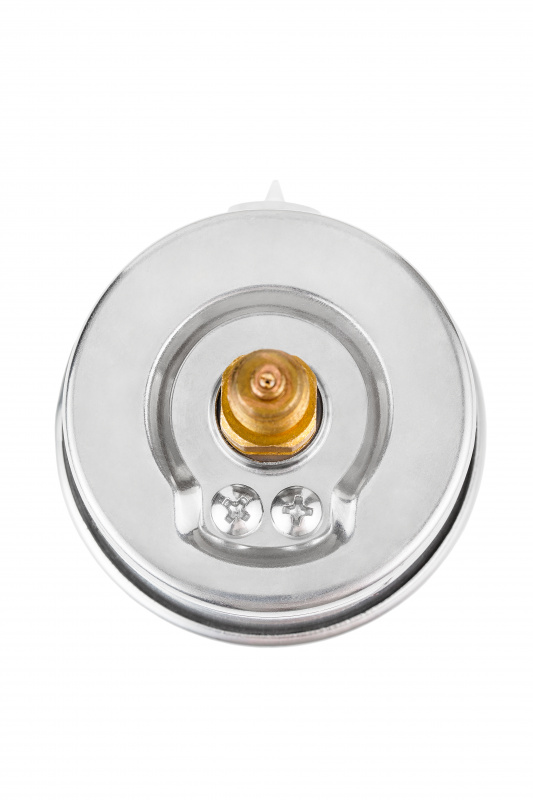

– центрально-осевоеУстойчивость к климатическим воздействиям– исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
– исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)– от -50 до +120 оС (при заполнении глицерином)
– от -50 до +150 оС (при заполнении ПМС-300)Диапазон температуры окружающей среды, оС– от -40 до +60 оС (при заполнении глицерином)
– от -60 до +50 оС (при заполнении ПМС-300)Демпфирующая жидкость– глицерин
– ПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более0,3 кгМатериал корпусанержавеющая стальОбечайказавальцованная, нержавеющая стальСтеклоорганическоеТрубчатая пружинамедный сплав:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф исп 1 (вакуумметр) -100 – 0 кПа ДА8008-ВУф исп 1 (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф исп 1 (манометр) 0 – 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40, 60 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбОписание типа
Размер:
6,2 мбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДМ(А,В)8008-ВУф исп 1 d63 ОШ А1
Размер:
14,7 кбДМ(А,В)8008-ВУф исп 1 d63 РШ A1
Размер:
17,7 кбДокументы СНГ
туркменистанское
Размер:
599,9 кбукраинское
Размер:
173,6 кббелорусское
Размер:
398,4 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кбказахстанское (тип ФТ)
Размер:
180,3 кбКарта заказа манометров ФТ
Размер:
364,4 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Карта заказа манометров ФТ
Размер:
230,4 кбМетодика поверки
Размер:
1,4 мбОбразец паспорта
Размер:
1,1 мбОбразцы шкал для кт.1,5
Размер:
1,6 мбРуководство по эксплуатации
Размер:
744,1 кбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбЦена деления манометров ФТ
Размер:
251,8 кбГабаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбОпросный лист на манометры ФТ
Размер:
92,4 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

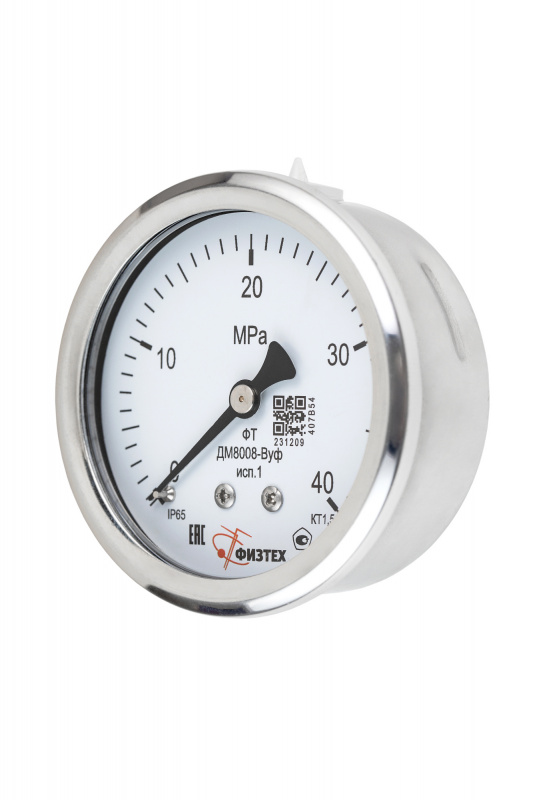

Вакуумметры, мановакуумметры, манометры виброустойчивые ДВ8008-ВУф, ДА8008-ВУф, ДМ8008-ВУф исп 1 А1
Доступность:
Нет в наличии
Номинальный диаметр корпуса
63 мм
Класс точности
1,5
Степень пылевлагозащиты
IP65
Резьба присоединительного штуцера
– М12*1,5 (базовая)
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ8008-ВУф исп 1 (вакуумметр) | -100 – 0 кПа |
| ДА8008-ВУф исп 1 (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| ДМ8008-ВУф исп 1 (манометр) |
0 – 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40, 60 МПа |
