ХарактеристикиВакуумметры, мановакуумметры, манометры виброустойчивые коррозионностойкие ДВ8008-ВУф Кс исп 2, ДА8008-ВУф Кс исп 2, ДМ8008-ВУф Кс исп 2 Б160 предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред (жидкостей, газов), не вступающих в активное взаимодействие с нержавеющей сталью, в условиях повышенных внешних вибраций и пульсаций среды.
Полезная статья: Гидрозаполнение манометров
Номинальный диаметр корпуса160 ммКласс точности– 1,0 (≤ 60 МПа)
– 1,5 (100; 160 МПа)Степень пылевлагозащиты– IP65 (базовая)
– IP67 (по заказу, специальные условия)Резьба присоединительного штуцера– М20*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиям– исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
– исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)– от -50 до +120 оС (при заполнении глицерином)
– от -50 до +150 оС (при заполнении ПМС-300)Диапазон температуры окружающей среды, оС– от -40 до +60 оС (при заполнении глицерином)
– от -60 до +50 оС (при заполнении ПМС-300)Демпфирующая жидкость– глицерин
– ПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы

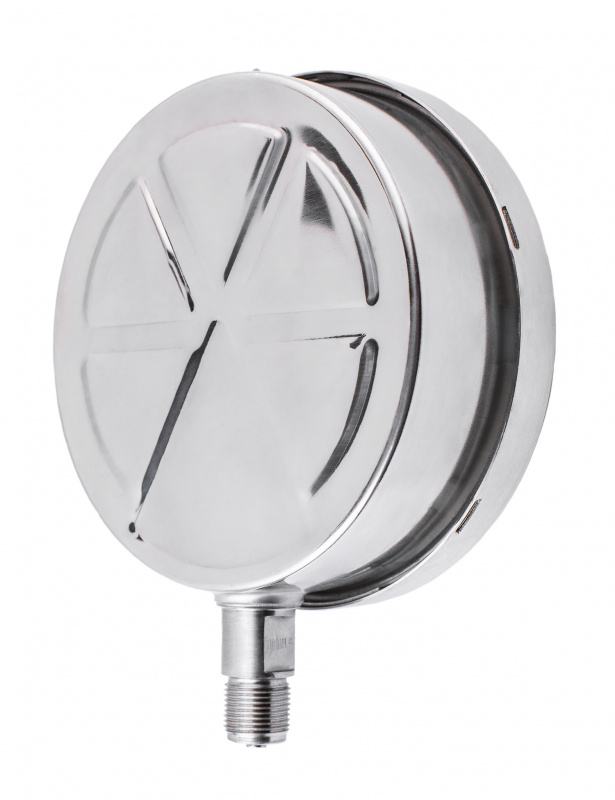

– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более1,8 кгМатериал корпусанержавеющая стальОбечайкабайонетная d.160, нержавеющая стальСтекло– органическое (базовое)
– минеральное многослойное безопасное-триплекс (по заказу)Трубчатая пружинанержавеющая сталь:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизмнержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цветДополнительная опциястрелка с корректором “0” -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф Кс исп 2 Б160 (вакуумметр) -100 – 0 кПа ДА8008-ВУф Кс исп 2 Б160 (мановакуумметр) -100 – 60; 150; 300; 500 кПа;
-0,1 – 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 2 Б160 (манометр) 0 – 60; 100; 160; 250; 400; 600 кПа;
0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
украинское
Размер:
254,2 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кбказахстанское (тип ФТ)
Размер:
180,3 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Цена деления манометров ФТ
Размер:
251,8 кбИсполнения и маркировки
Размер:
425,2 кбКарта заказа манометров ФТ
Размер:
230,4 кбМетодика поверки
Размер:
1,4 мбОпросный лист на манометры ФТ
Размер:
92,4 кбРуководство по эксплуатации
Размер:
744,1 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

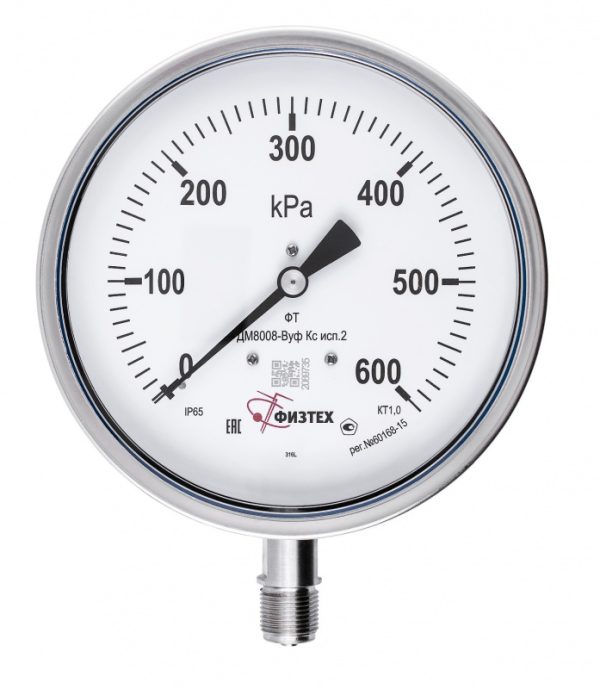

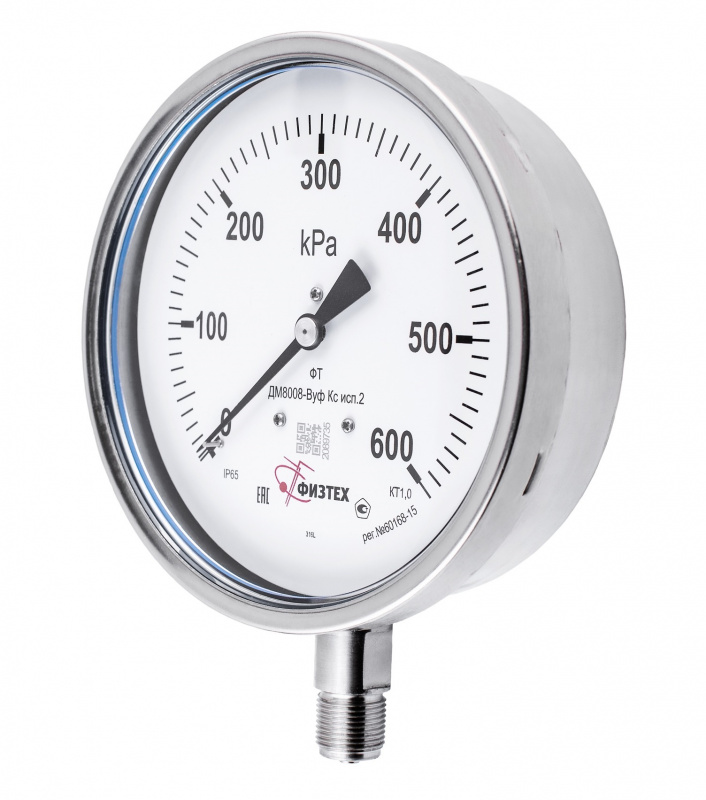

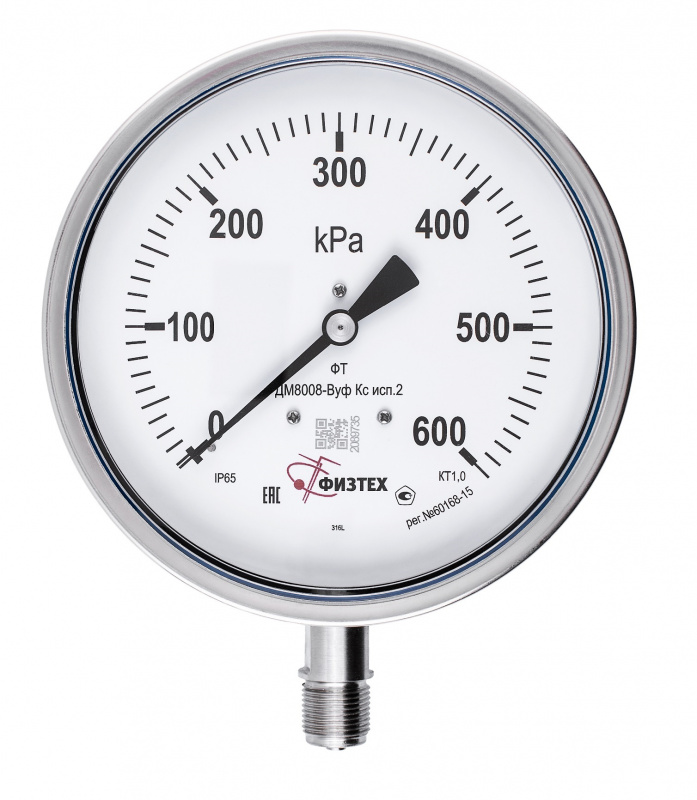

Вакуумметры, мановакуумметры, манометры виброустойчивые коррозионностойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп 2 Б160
Доступность:
Нет в наличии
Номинальный диаметр корпуса
160 мм
Класс точности
– 1,0 (≤ 60 МПа)
Степень пылевлагозащиты
– IP65 (базовая)
Резьба присоединительного штуцера
– М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДВ8008-ВУф Кс исп 2 Б160 (вакуумметр) | -100 – 0 кПа |
| ДА8008-ВУф Кс исп 2 Б160 (мановакуумметр) |
-100 – 60; 150; 300; 500 кПа; -0,1 – 0,9; 1,5; 2,4 МПа |
| ДМ8008-ВУф Кс исп 2 Б160 (манометр) |
0 – 60; 100; 160; 250; 400; 600 кПа; 0 – 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа |
